L4: Georeferencing - Skript¶
Georeferenzierung ist das Fundament, auf dem sämtliche räumliche Analyse in einem Geographischen Informationssystem (GIS) aufbaut. Ohne eine eindeutige, geteilte Verortung im Raum lassen sich geographische Daten weder miteinander verschneiden noch sinnvoll vergleichen. Der Prof eröffnet die Vorlesung mit einer eindrücklichen Analogie: Man nehme eine Orange und versuche, die Schale flach auf den Tisch zu legen. Es geht nicht, ohne sie zu zerreißen, zu stauchen oder zu dehnen. Genau das ist das grundlegende Problem der Kartographie und Georeferenzierung - eine Kugeloberfläche lässt sich nicht verzerrungsfrei auf eine ebene Fläche abbilden. Diese Erkenntnis zieht sich wie ein roter Faden durch die gesamte Lecture.
Einführung Georeferenzierung und GIS¶

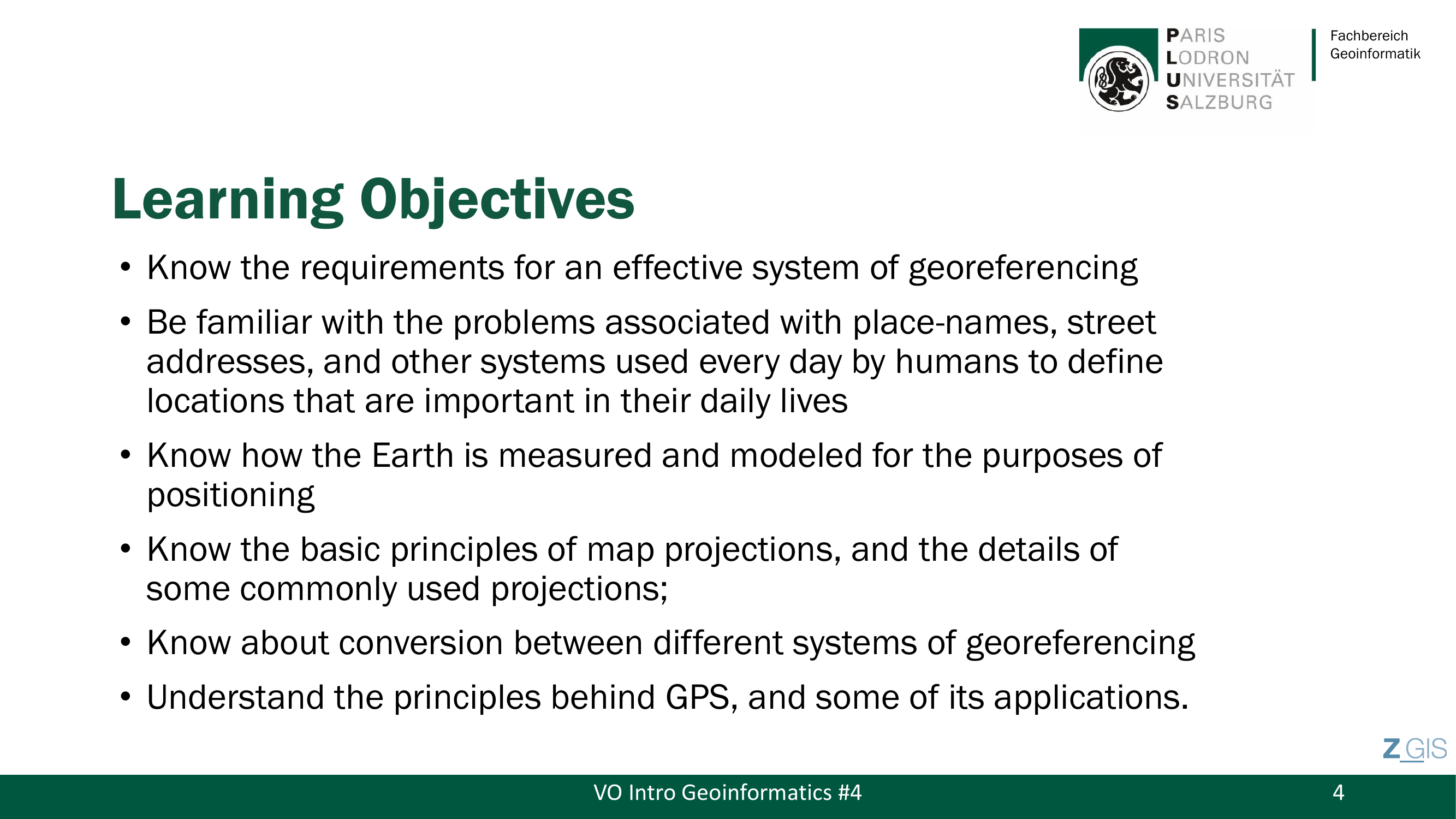

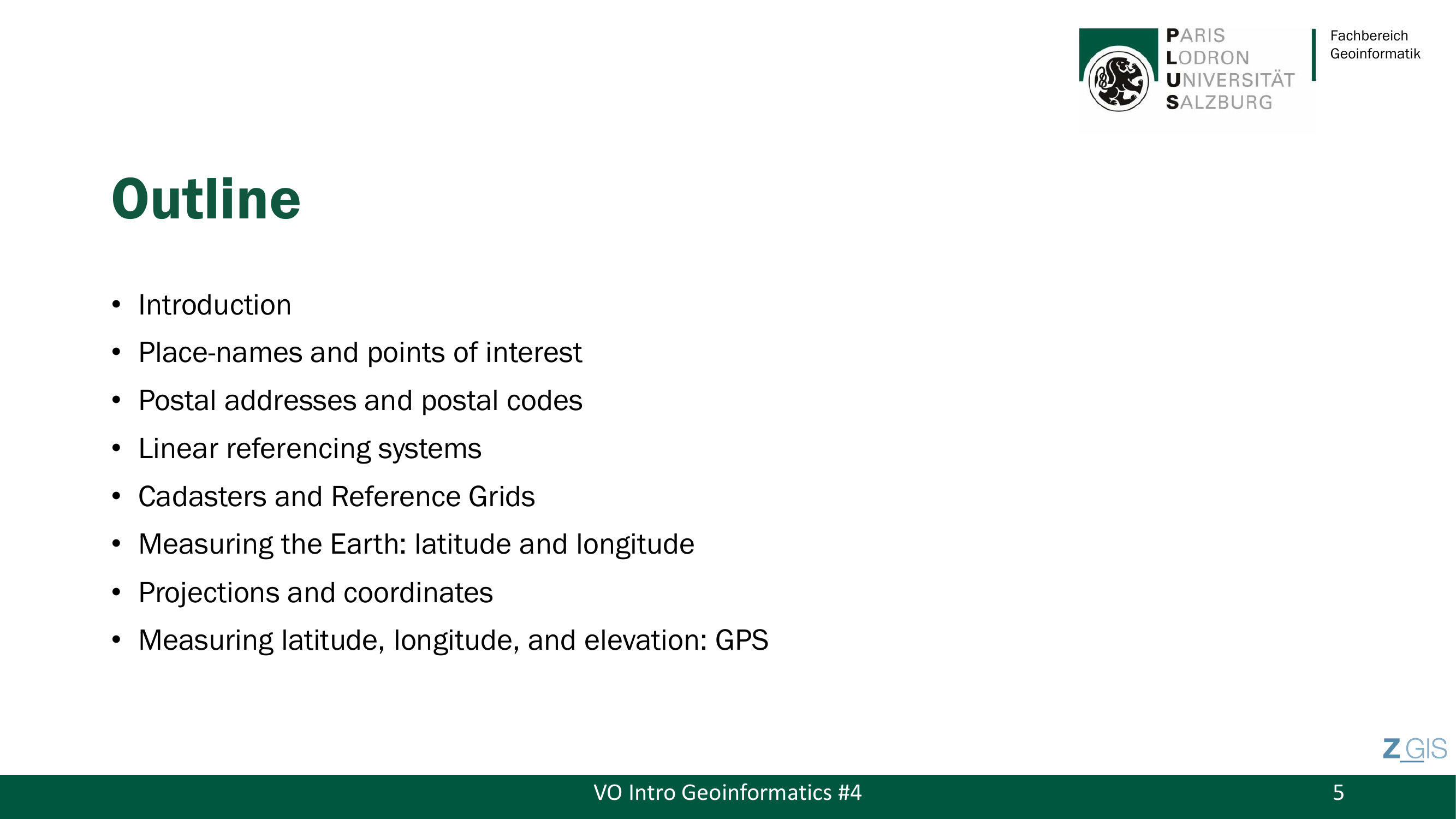

Die Lernziele der Lecture sind breit gefächert: Es geht um die Anforderungen an Georeferenzierung, die Probleme mit Ortsnamen, die Vermessung und Modellierung der Erde, Kartenprojektionen, die Umrechnung zwischen Koordinatensystemen und das Global Positioning System (GPS). Diese Themen bauen aufeinander auf und bilden zusammen das Handwerkszeug, das man braucht, um geographische Daten korrekt zu verorten und zu analysieren.

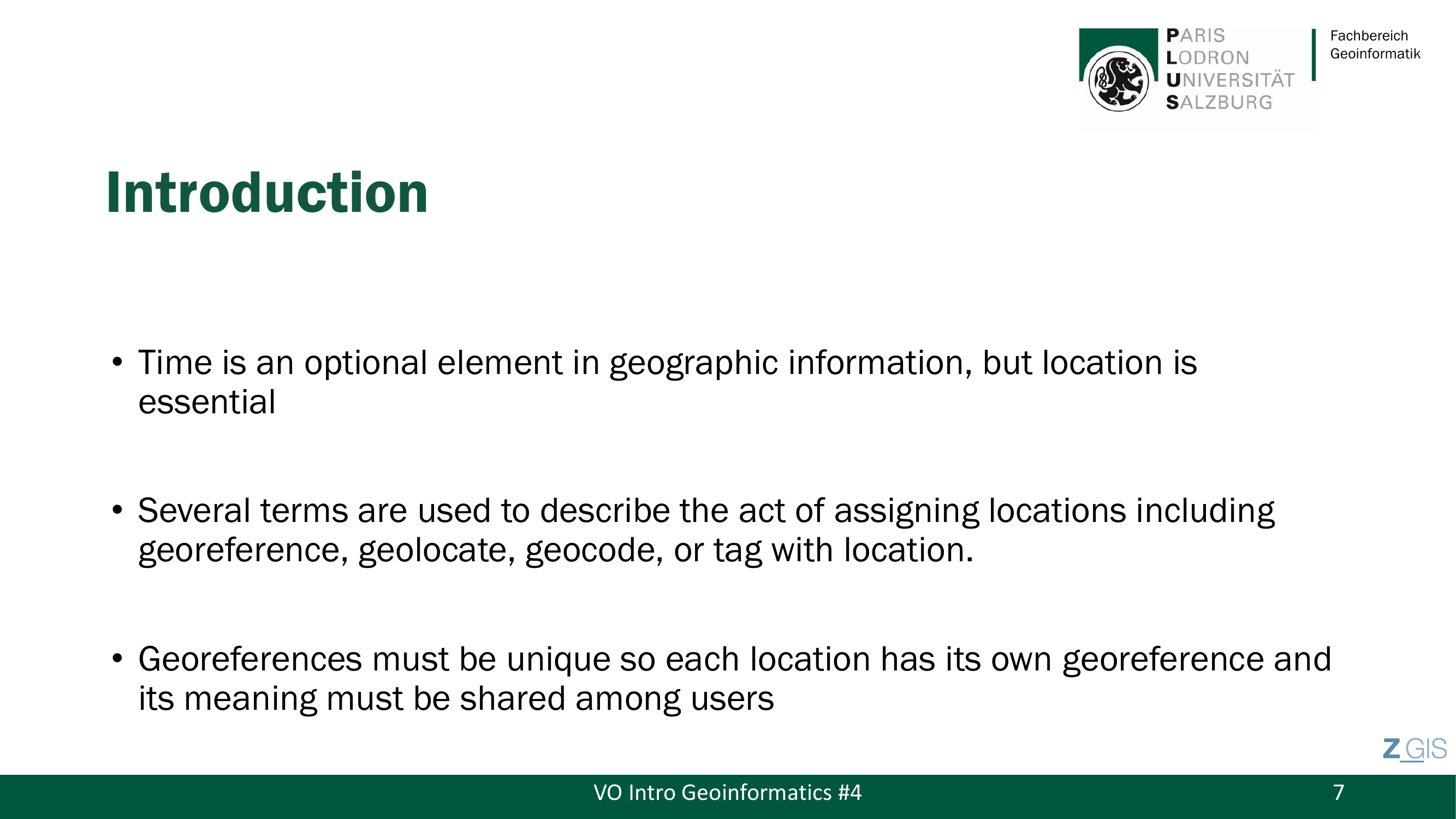

Der zentrale Ausgangspunkt ist, dass Lage (Location) die essentielle Eigenschaft geographischer Information ist. Ohne Ortsangabe ist ein Datensatz für ein GIS schlicht nicht verwendbar. Zeit ist dagegen optional - sie kann eine zusätzliche Dimension liefern, ist aber keine zwingende Voraussetzung. Die Zuweisung einer Lage zu einem Datensatz wird mit verschiedenen Begriffen beschrieben: Georeferenzierung (Georeferencing), Geolokalisierung (Geolocating), Geokodierung (Geocoding) oder einfach das Versehen mit einer Ortsangabe (Tagging with Location). All diese Begriffe beschreiben im Kern denselben Vorgang - die Verknüpfung von Information mit einem definierten Ort auf der Erdoberfläche.
Dabei müssen zwei fundamentale Anforderungen an jede Georeferenz erfüllt sein. Erstens muss sie eindeutig (Unique) sein - ein Georeference darf nur auf genau einen Ort verweisen, nicht auf mehrere. Zweitens muss ihre Bedeutung unter allen Nutzern geteilt (Shared) sein - alle Beteiligten müssen dasselbe darunter verstehen. Diese beiden Anforderungen klingen trivial, sind es aber in der Praxis keineswegs, wie sich im Folgenden zeigen wird.

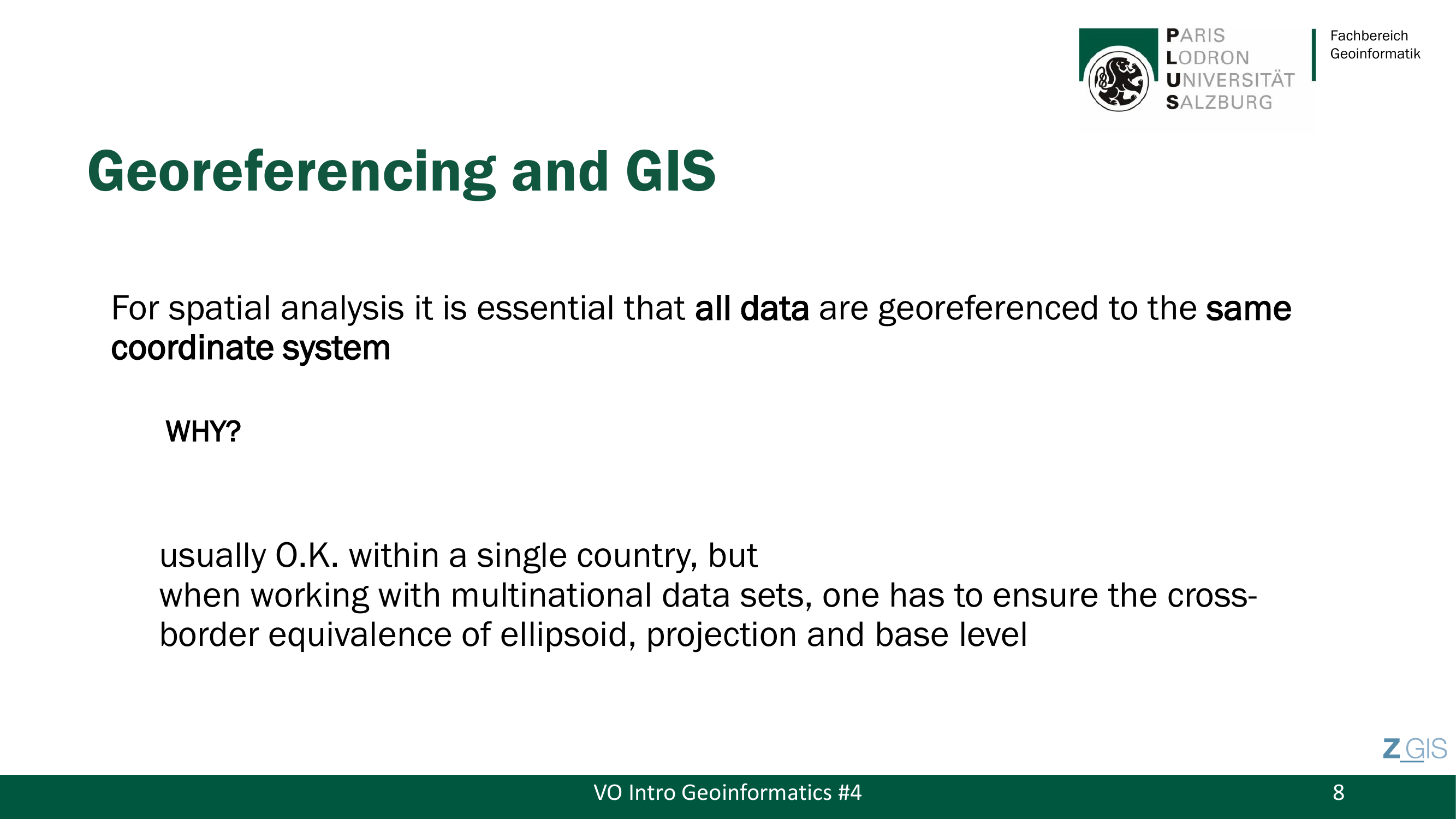

Für die räumliche Analyse in einem GIS gilt eine unverhandelbare Grundregel: Alle Daten müssen im selben Koordinatensystem georeferenziert sein. Sind sie das nicht, kommt es zu grotesken Fehlern. Der Prof erzählt dazu eine eindrückliche Geschichte aus einem grenzüberschreitenden Projekt zwischen Italien, Slowenien und Österreich. Die drei Länder lieferten ihre Geodaten jeweils in ihrem nationalen Referenzsystem. Als die Daten zusammengeführt wurden, landete ein Datensatz am Nordpol, einer am Äquator und einer irgendwo dazwischen. Der Projektpartner kommentierte trocken: "Oh nice, but shouldn't they be close to each other?" Diese Anekdote illustriert perfekt, warum die Harmonisierung von Koordinatensystemen keine akademische Übung ist, sondern praktische Notwendigkeit.

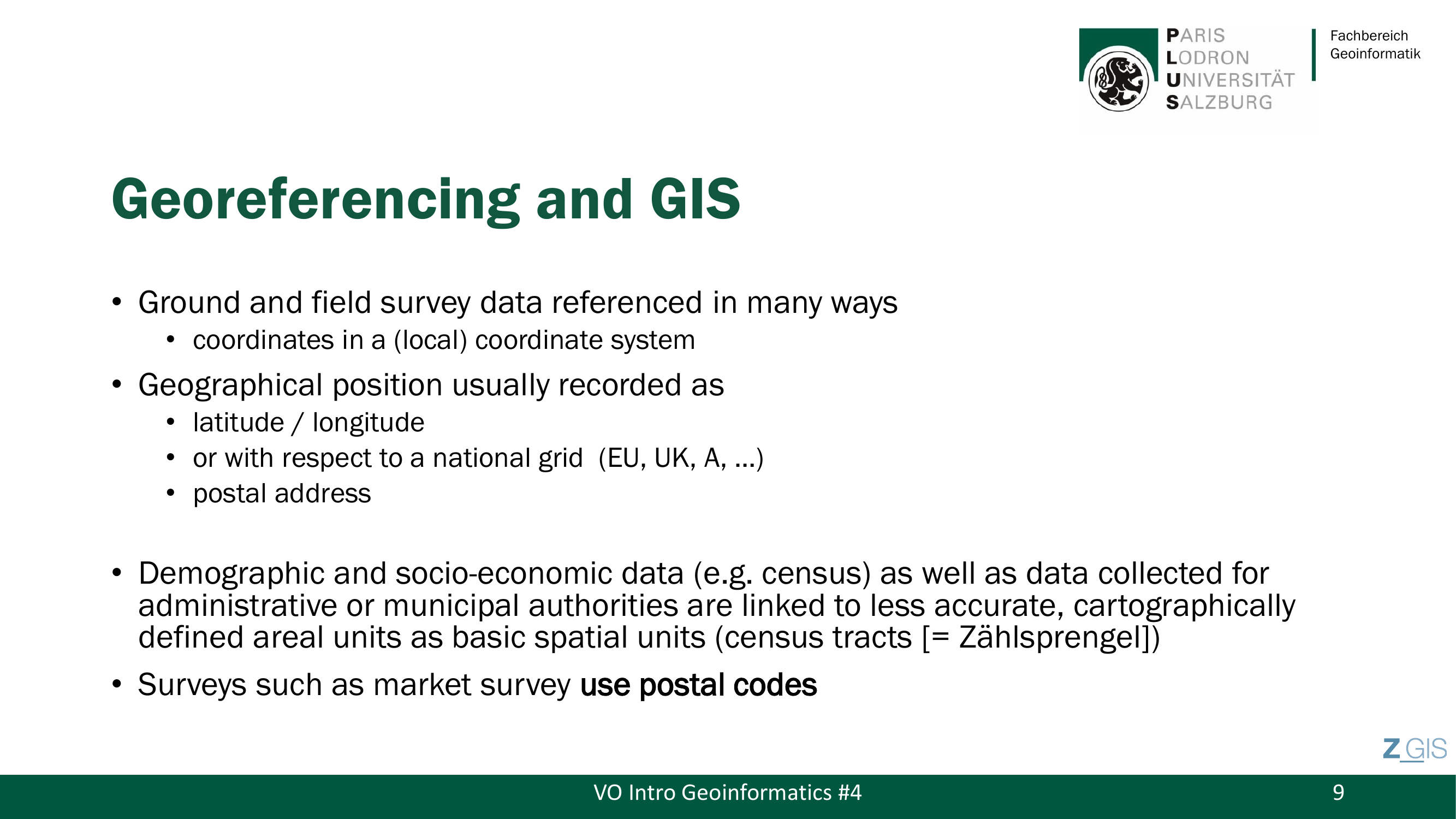

In der Praxis werden geographische Daten auf die unterschiedlichsten Weisen referenziert. Vermessungs- und Felddaten können in lokalen Koordinaten, in geographischer Länge und Breite (Latitude/Longitude), in nationalen Gittersystemen oder als Postadressen vorliegen. Demographische und sozioökonomische Daten sind häufig an administrative Gebietseinheiten gekoppelt, etwa an Zählsprengel (Census Tracts). Marktforschungsdaten verwenden oft Postleitzahlen als räumliche Referenz. Diese Vielfalt der Referenzierungsarten ist eine der großen Herausforderungen bei der Integration von Geodaten aus verschiedenen Quellen.

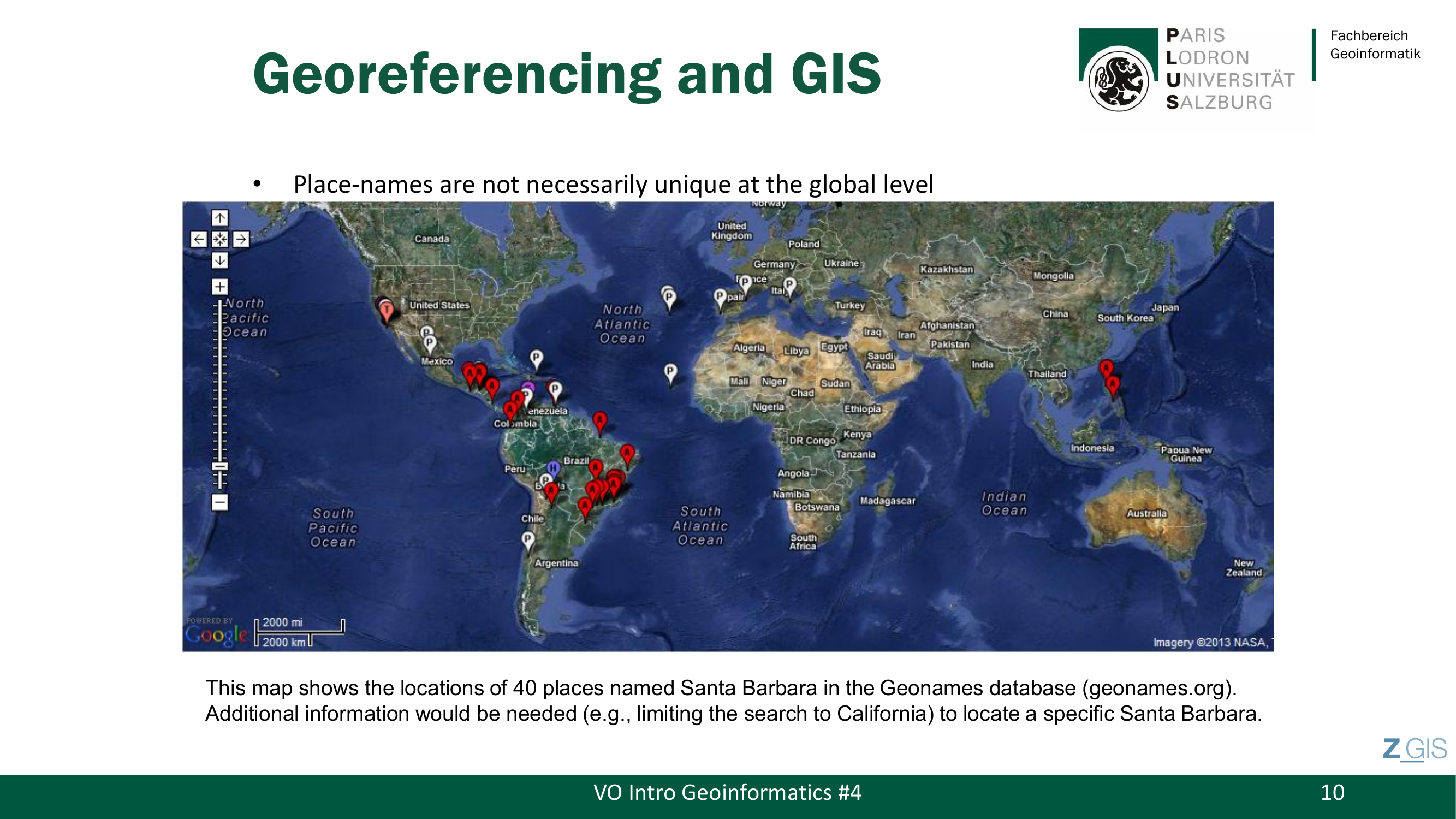

Ein besonders tückisches Problem sind Ortsnamen (Place Names). Der Prof bezeichnet sie als "wishy washy", und das aus gutem Grund: Sie sind global nicht eindeutig. Es gibt weltweit 40 Orte namens Santa Barbara, wie man auf geonames.org nachprüfen kann. Allein in Österreich existieren neun Gemeinden mit dem Namen "Dellach". Wenn jemand sagt "Ich fahre nach Dellach", ist damit ohne Kontext keine eindeutige Ortsangabe gemacht. Ortsnamen erfüllen also die erste Grundanforderung an Georeferenzen - die Eindeutigkeit - in vielen Fällen nicht.

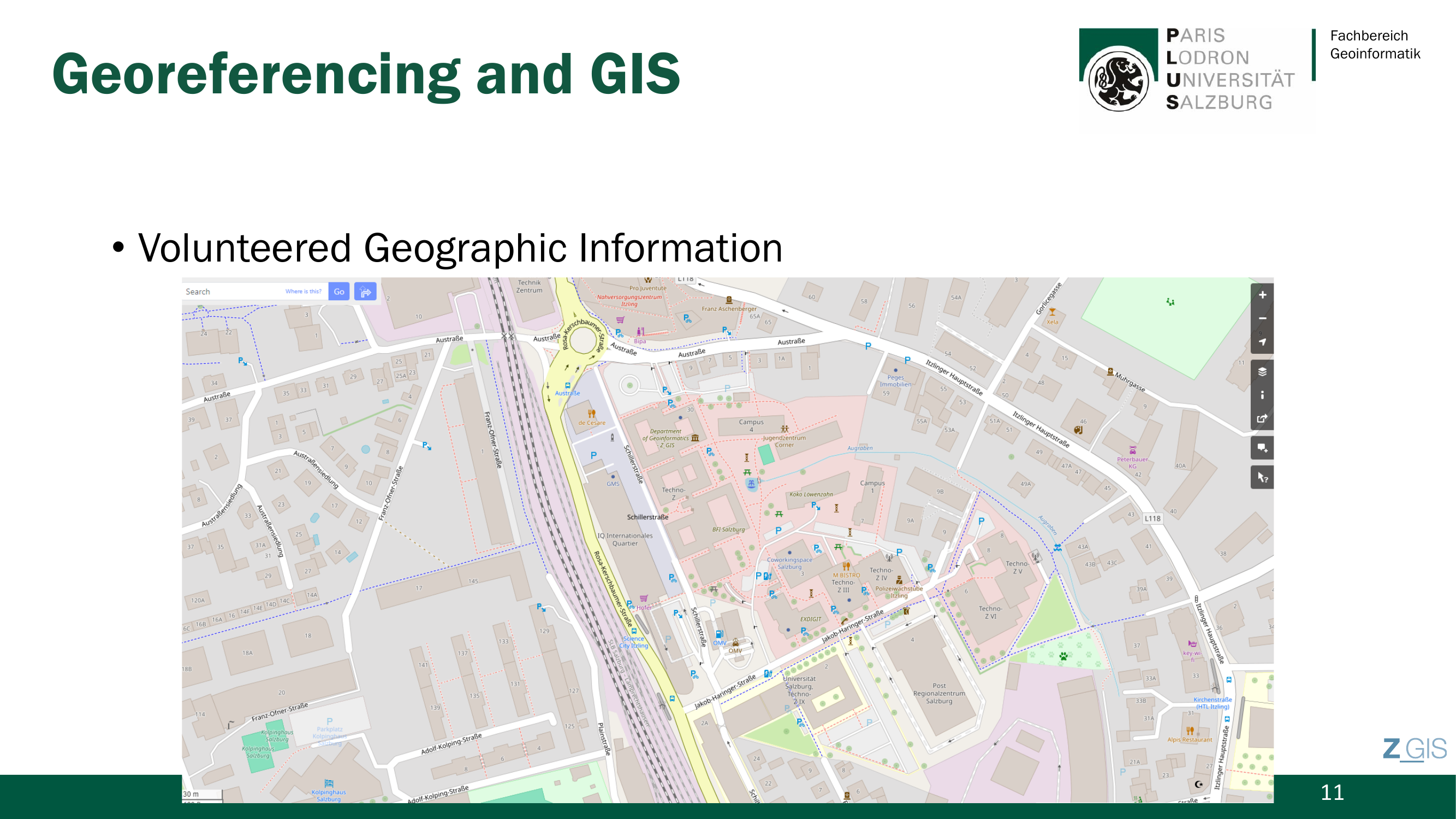

Ein moderner Ansatz zur Georeferenzierung ist Volunteered Geographic Information (VGI), also freiwillig von Nutzern beigesteuerte geographische Daten. Das prominenteste Beispiel ist OpenStreetMap, wo Freiwillige weltweit Gebäude, Straßen und Adressen kartieren. Jedes Gebäude erhält dabei eine eigene Adresse als Georeferenz, was eine enorm detaillierte und flächendeckende Datenbasis schafft.
Postleitzahlen (Postal Codes) und Adressen (Addresses) sind ein weiteres gängiges Georeferenzierungssystem. In Großbritannien etwa bestehen Postleitzahlen aus einem Outward Code (der das Zustellgebiet identifiziert) und einem Inward Code. Postleitzahlen sind für die räumliche Analyse besonders interessant, weil sie flächendeckend verfügbar und relativ eindeutig sind. Der Prof erklärt, warum Supermärkte an der Kasse nach der Postleitzahl fragen: Sie wollen herausfinden, woher ihre Kunden kommen, und können dann anhand der Soziodemographie des jeweiligen Postleitzahlengebiets ihr Sortiment anpassen. Das ist angewandte Georeferenzierung im Marketing.

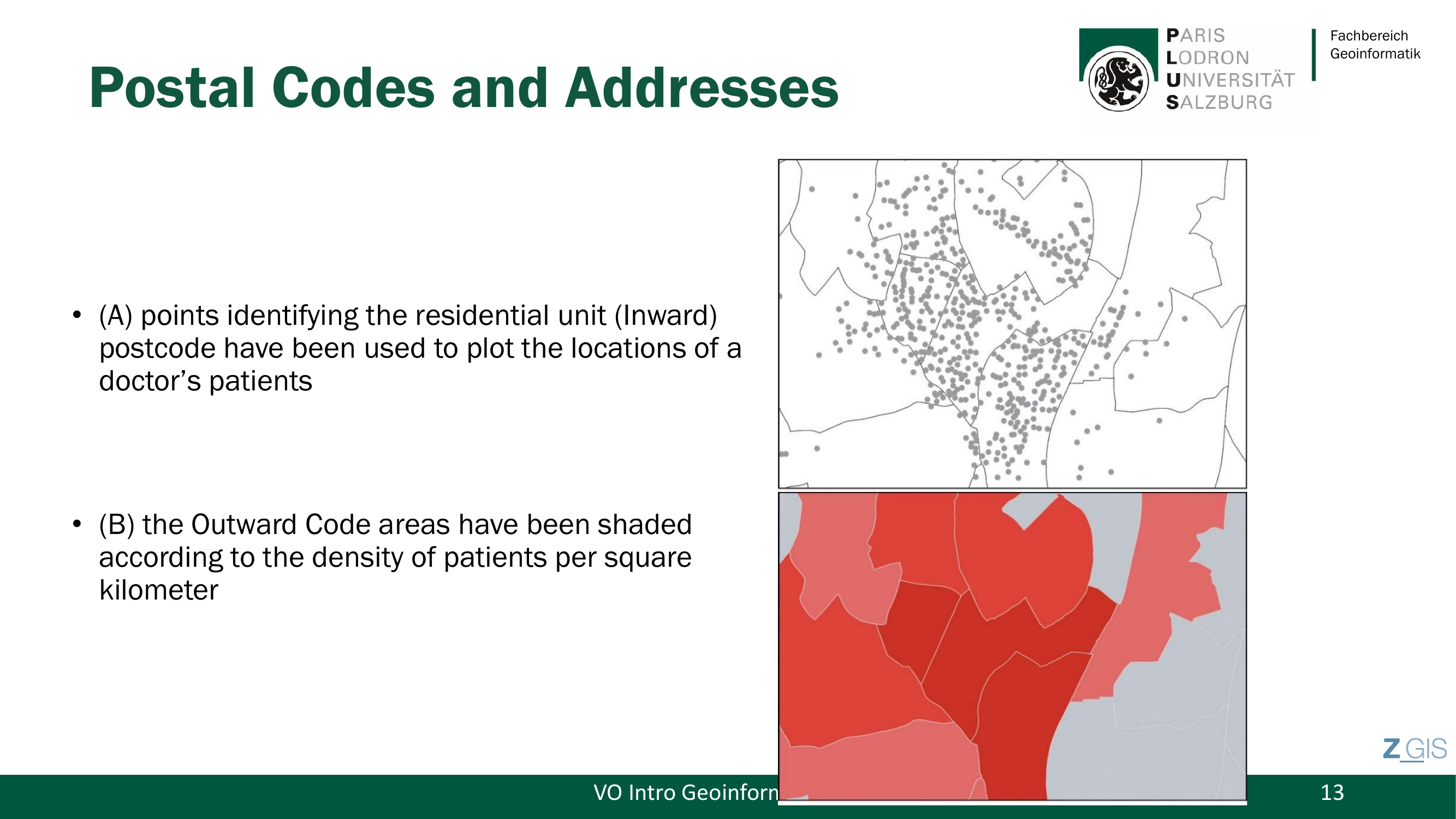

Die Art der Georeferenzierung beeinflusst auch die Darstellung und Analyse der Daten erheblich. Slide 13 zeigt am Beispiel von Patientendaten zwei Ansätze: eine Punktkartierung, bei der jeder Patient als einzelner Punkt auf der Karte erscheint, und eine Flächendichtekartierung, bei der die Patientenzahl pro Gebiet aggregiert wird. Beide Darstellungen basieren auf denselben Daten, vermitteln aber unterschiedliche Einsichten - die Punktkartierung zeigt individuelle Muster, die Flächenkartierung räumliche Dichten.
Lineare Referenzierung¶

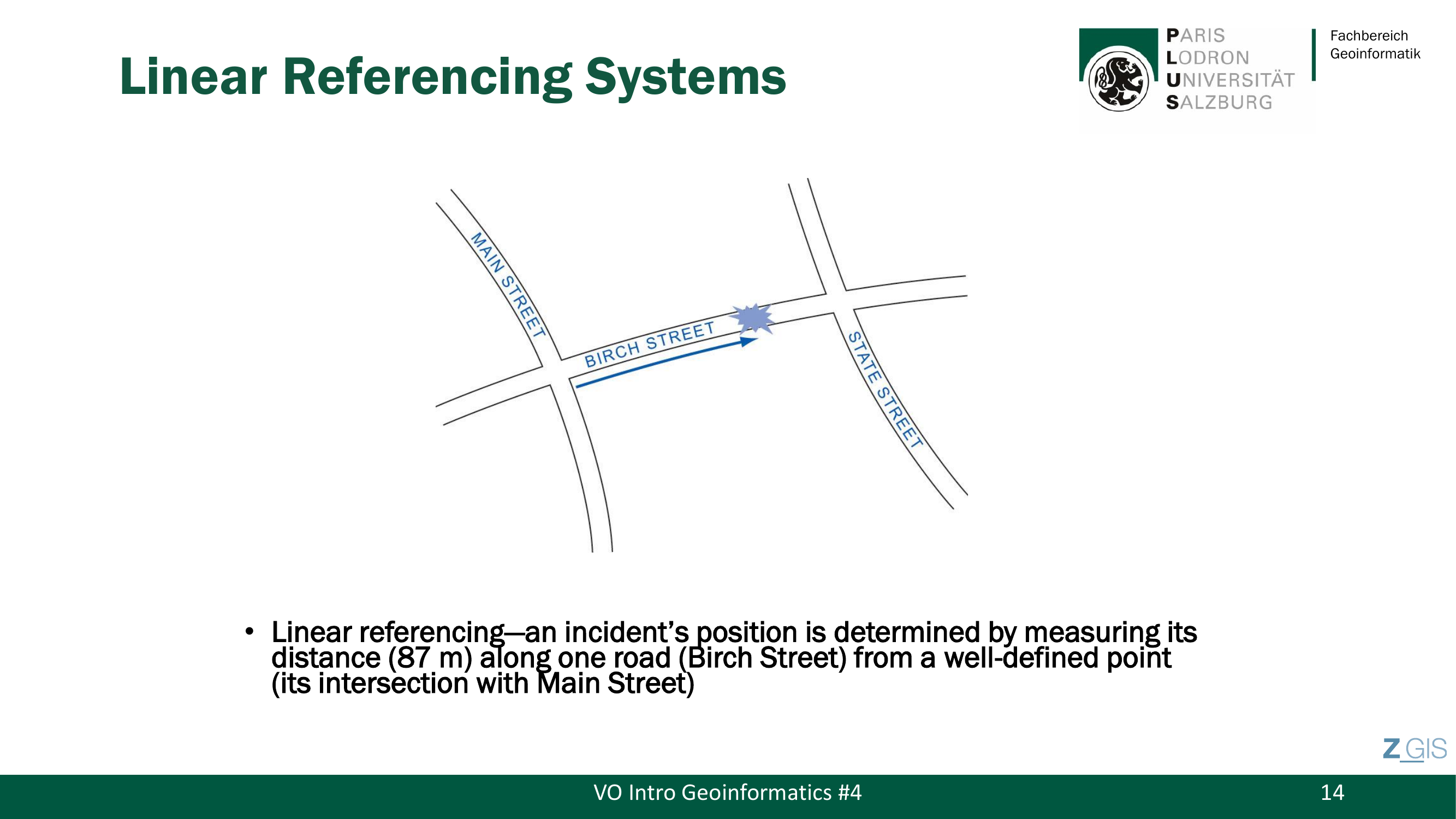

Nicht jede Ortsangabe verwendet Koordinaten. Die lineare Referenzierung (Linear Referencing) bestimmt eine Position durch den Abstand entlang einer bekannten Geometrie von einem klar definierten Ausgangspunkt. Das Prinzip ist denkbar einfach: Man gibt an, wie weit man entlang einer Linie von einem Referenzpunkt entfernt ist. Slide 14 zeigt ein Beispiel: Ein Vorfall ereignete sich 87 Meter entlang der Birch Street, gemessen von der Kreuzung mit der Main Street. Die Position ist damit eindeutig bestimmt, ohne dass man je eine Koordinate nennen muss.
Der Prof bringt dazu eine Anekdote aus dem eigenen Leben: "I got a speeding ticket today - 18 km/h too fast on the A2 highway direction Italy, 40 Euro for the state of Austria. They told me exactly: street X, kilometer Y, direction Z. That's linear referencing!" Die Polizei beschreibt den Ort des Verstoßes nicht mit Koordinaten, sondern mit Straßenname, Kilometrierung und Fahrtrichtung - ein klassisches Beispiel linearer Referenzierung im Alltag.

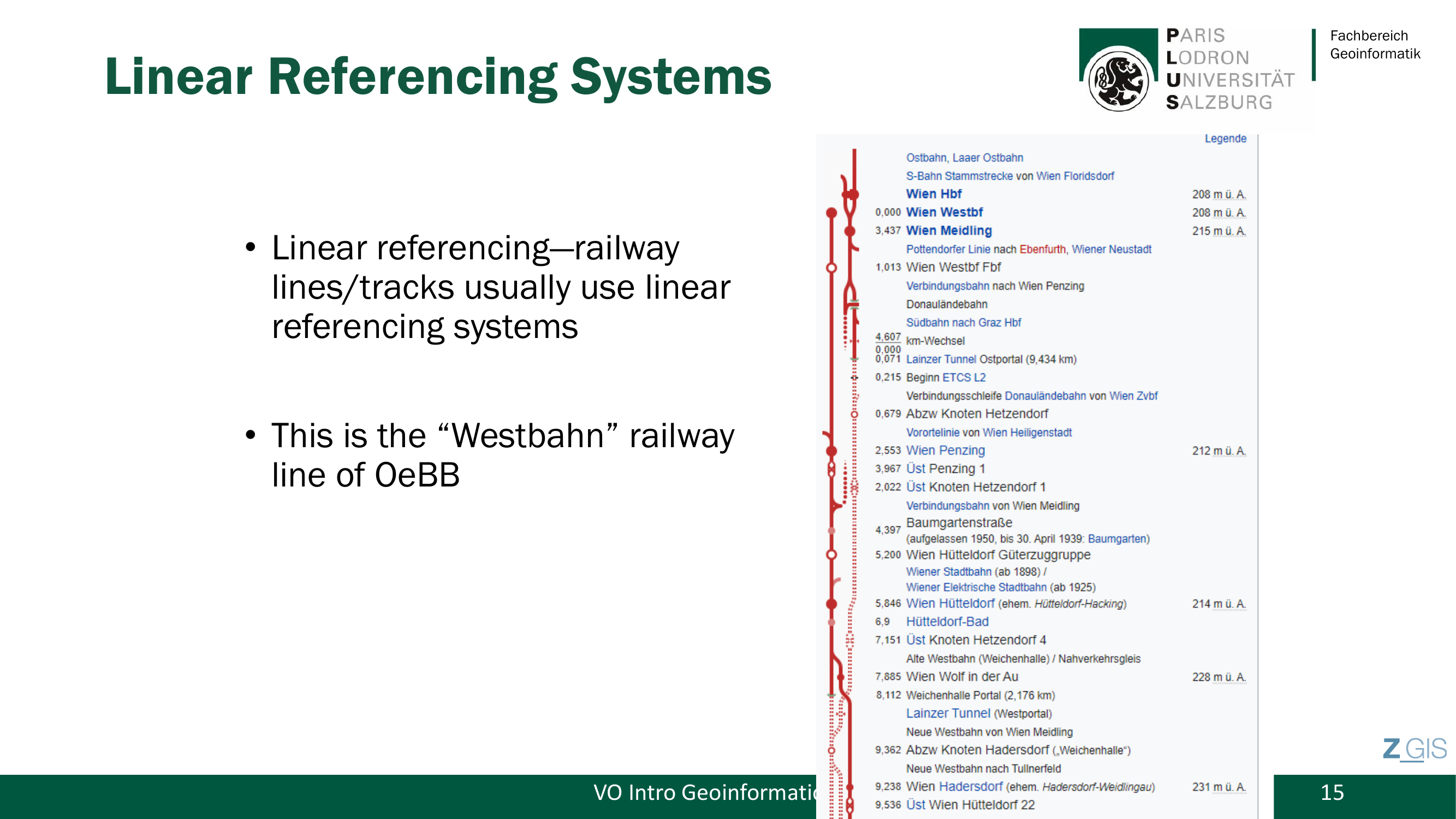

Besonders verbreitet ist die lineare Referenzierung bei Eisenbahnen und Straßeninfrastruktur. Slide 15 zeigt die ÖBB-Westbahn als Beispiel aus Wikipedia: Jeder Bahnhof und jeder Punkt entlang der Strecke wird durch seinen Abstand vom Startpunkt der Linie angegeben. Dieses System ist über 150 Jahre alt und wurde lange vor der Erfindung von GPS entwickelt. Es wird bis heute von Eisenbahn- und Straßeninfrastrukturbetreibern verwendet, weil es für linienhafte Infrastruktur intuitiv und praktisch ist. Wenn ein Gleisarbeiter meldet, dass bei Kilometer 187,3 der Westbahn ein Schaden vorliegt, weiß jeder Kollege sofort, wo das ist.
Kataster und Referenzgitter¶

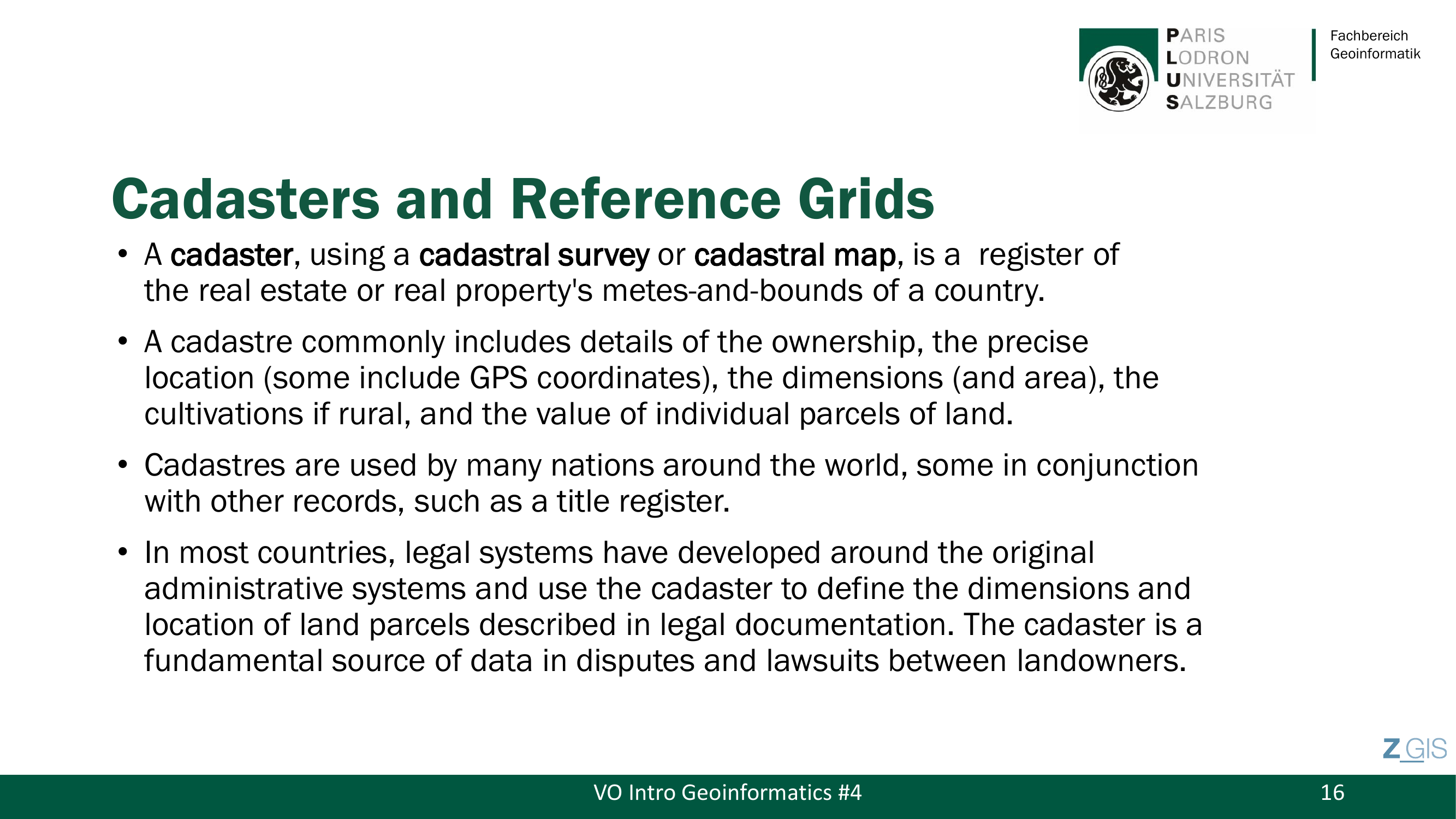

Der Kataster (Cadaster) ist ein amtliches Verzeichnis von Grundstücken, das Eigentum, Lage, Abmessungen und Wert von Liegenschaften erfasst. Er ist eines der ältesten und wichtigsten Georeferenzierungssysteme überhaupt, denn er schafft Rechtssicherheit (Legal Security) für Grundeigentum. Die Grundstücksgrenzen, die im Kataster eingetragen sind, sind rechtlich bindend. Das bedeutet: Was im Kataster steht, gilt vor Gericht.

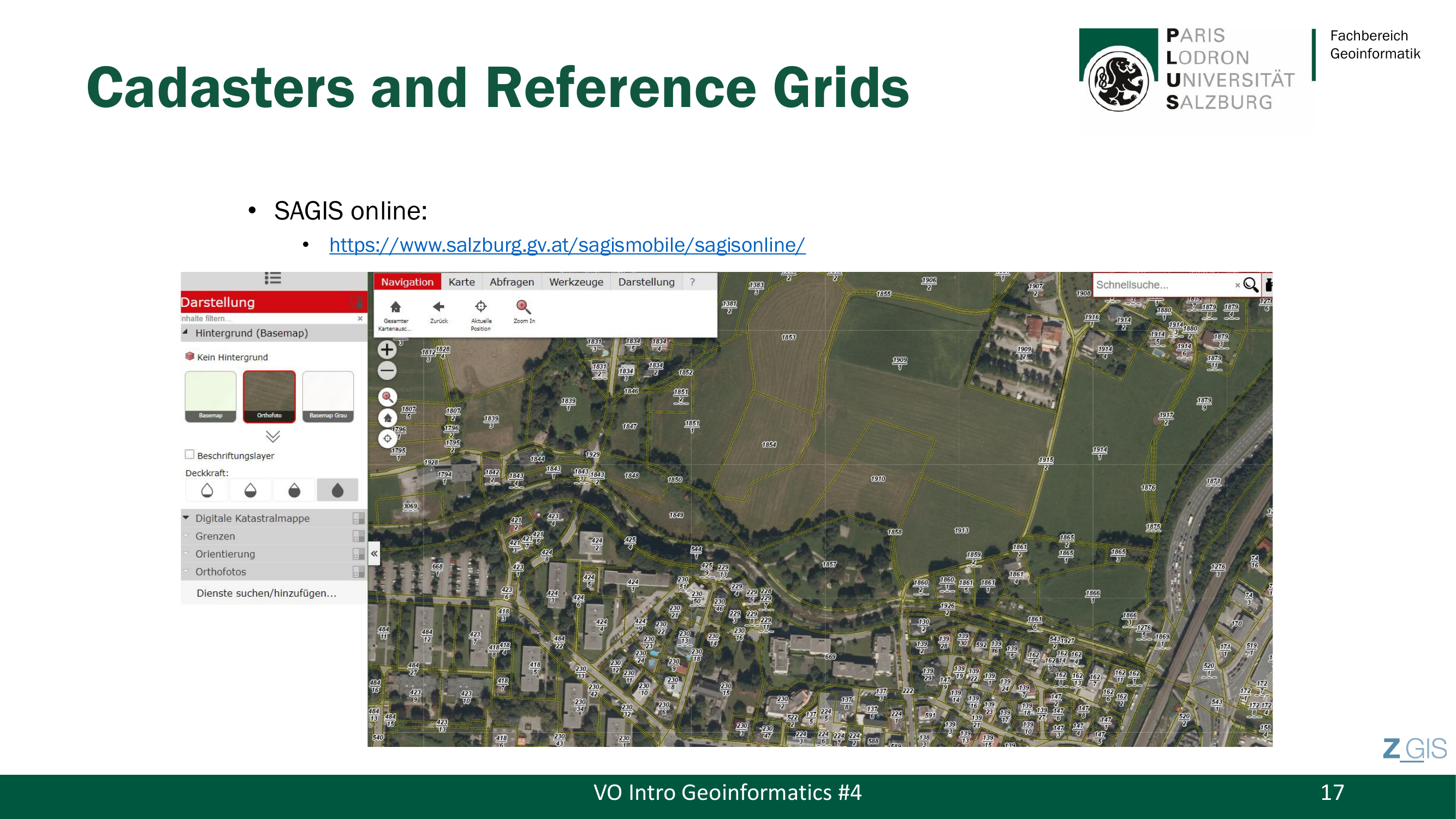

Der österreichische Kataster ist über 200 Jahre alt und geht auf das Jahr 1811 zurück, als er im Rahmen der Habsburgermonarchie eingeführt wurde. Dieses Erbe wirkt bis heute nach: Dasselbe Katastersystem wird in leicht abgewandelter Form noch immer in Tschechien, der Slowakei, Ungarn, Westrumänien und Teilen Polens und der Ukraine verwendet. In Österreich verwaltet das BEV (Bundesamt für Eich- und Vermessungswesen) den Kataster, und über Systeme wie SAGIS kann man online auf Katasterdaten zugreifen.

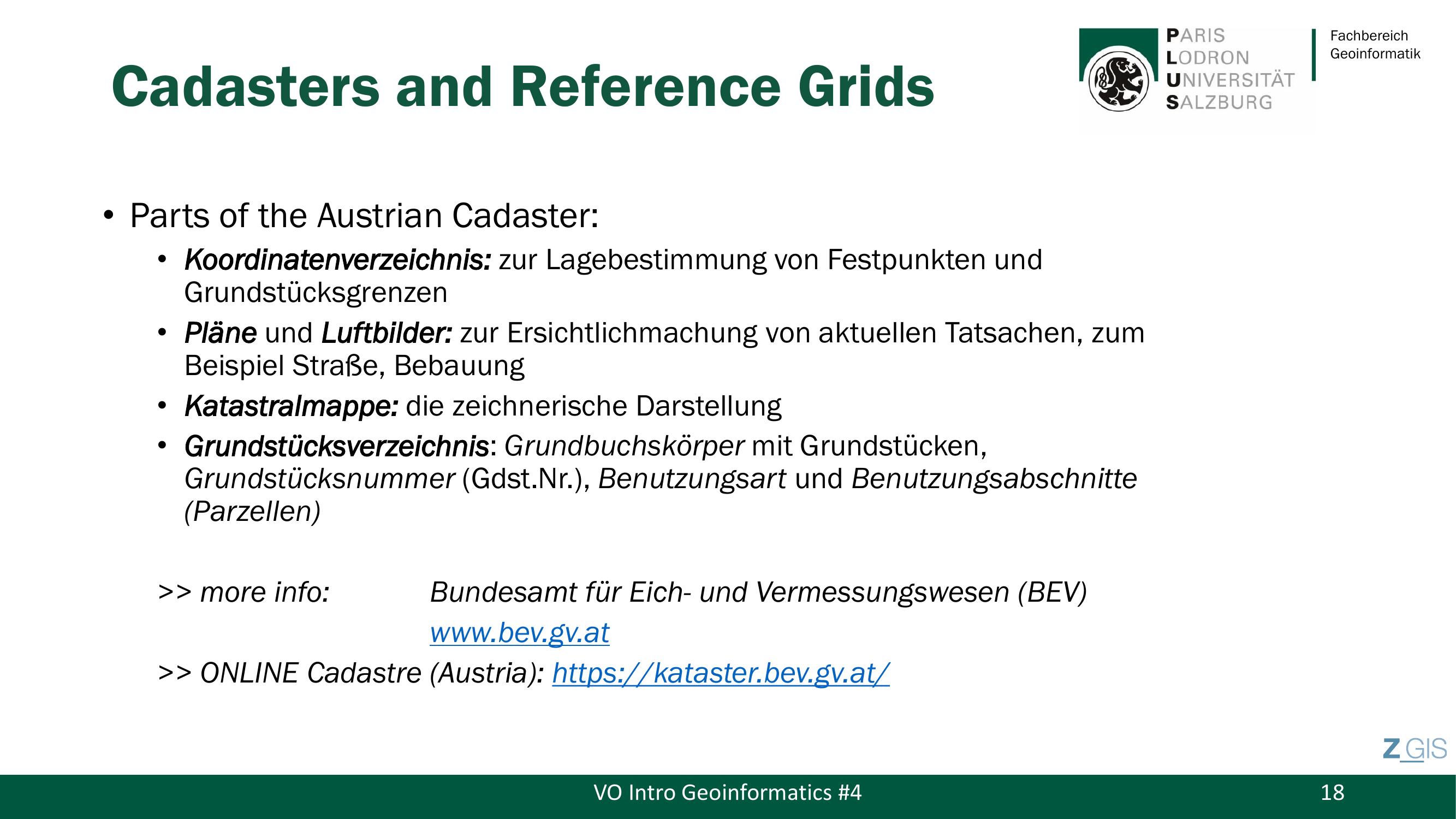

Der österreichische Kataster besteht aus mehreren Teilen: dem Koordinatenverzeichnis, das die Vermessungspunkte enthält, den Plänen und Luftbildern, die die visuelle Grundlage bilden, der Katastralmappe, die die Grundstücksgrenzen graphisch darstellt, und dem Grundstücksverzeichnis, das die rechtlichen und beschreibenden Informationen zu jedem Grundstück enthält. Diese Bestandteile zusammen bilden ein umfassendes räumliches Informationssystem, das Eigentumsverhältnisse lückenlos dokumentiert.
Der Prof erzählt dazu eine eindringliche Geschichte aus Griechenland: Dort existiert kein flächendeckendes Katastersystem. Grundstücke werden in analogen Büchern mündlich beschrieben - "Grundstück 145 beginnt an einem Graben an der Kreuzung von Straße A und B und reicht bis zum dritten Olivenbaum in der zweiten Reihe." Was passiert, wenn jemand den Olivenbaum fällt oder eine Steinmauer versetzt? Rechtsstreitigkeiten sind programmiert. Deshalb gilt in Ländern ohne Kataster die ungeschriebene Regel: Nach dem Grundstückskauf als erstes eine Mauer bauen, einen Zaun errichten, bellende Hunde anschaffen. Der Prof fasst zusammen: "Legal security is not 100% given in systems where property is orally described. If you ever manage that, go for a cadastral system."

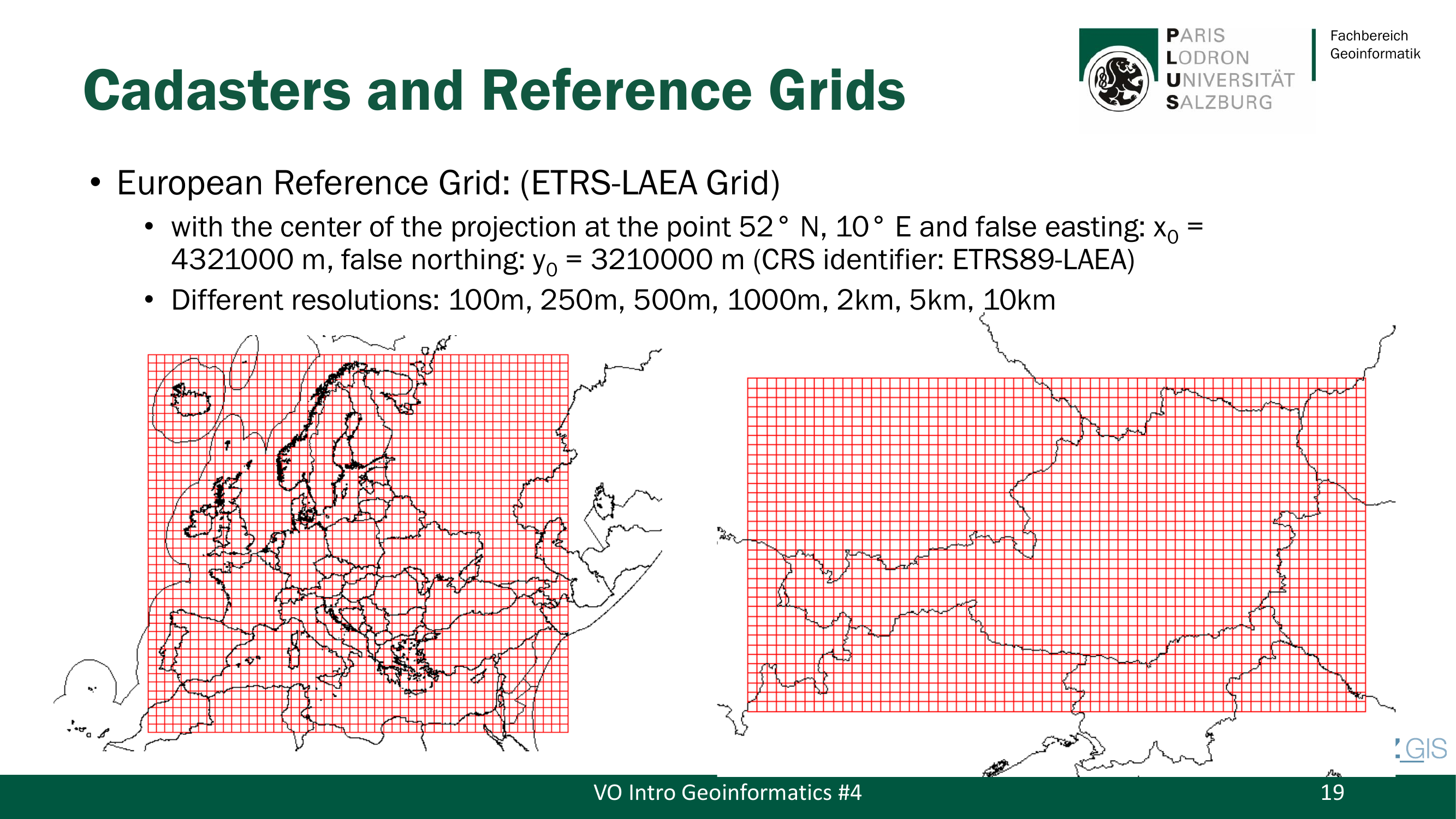

Neben dem Kataster als grundstücksbezogenem Referenzsystem gibt es das Europäische Referenzgitter (European Reference Grid, ETRS-LAEA). Es ist ein einheitliches Gittersystem für ganz Europa mit verschiedenen Auflösungsstufen von 100 Metern bis 10 Kilometern. Alle feineren Gitter sind aus dem 10-Kilometer-Gitter abgeleitet, was nahtloses Zoomen und grenzüberschreitende Kompatibilität ermöglicht. Der Prof zeigt sich "super enthusiastic" über dieses System: "Europe really does a very, very, very good job here." Es löst das Problem, das die Anekdote vom Italien-Slowenien-Österreich-Projekt illustriert hat - grenzüberschreitende Daten passen nahtlos zusammen.
Der wichtigste Grund für die Verwendung von Referenzgittern ist der Datenschutz (Data Privacy). Soziodemographische Daten sind hochsensibel - Einkommen, Altersstruktur, Gesundheitsdaten. Wenn man diese Daten pro Gitterzelle aggregiert und jede Zelle Tausende von Personen umfasst, ist kein Individuum mehr identifizierbar. Das Durchschnittseinkommen einer Gitterzelle mit 5.000 Einwohnern lässt keine Rückschlüsse auf einzelne Personen zu. Dieses Prinzip der statistischen Geheimhaltung ist essentiell für die Veröffentlichung raumbezogener Daten.

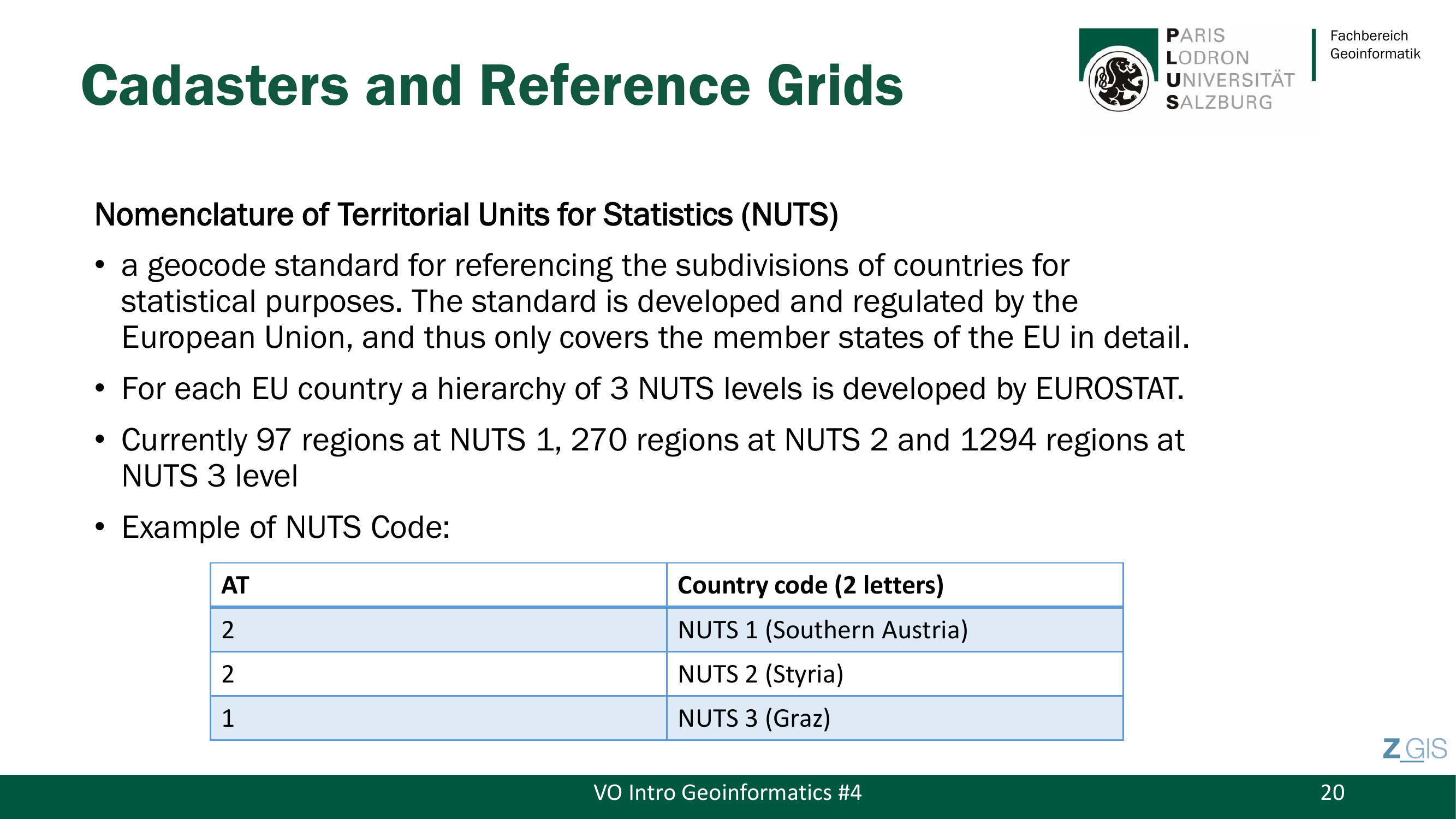

Für die statistische Raumgliederung Europas hat die EU das NUTS-System (Nomenclature of Territorial Units for Statistics) entwickelt. Es handelt sich um einen standardisierten Geokode, der von EUROSTAT gepflegt wird und drei hierarchische Ebenen umfasst. Das System dient dazu, statistische Daten europaweit vergleichbar zu machen, indem Regionen nach einheitlichen Kriterien abgegrenzt werden.

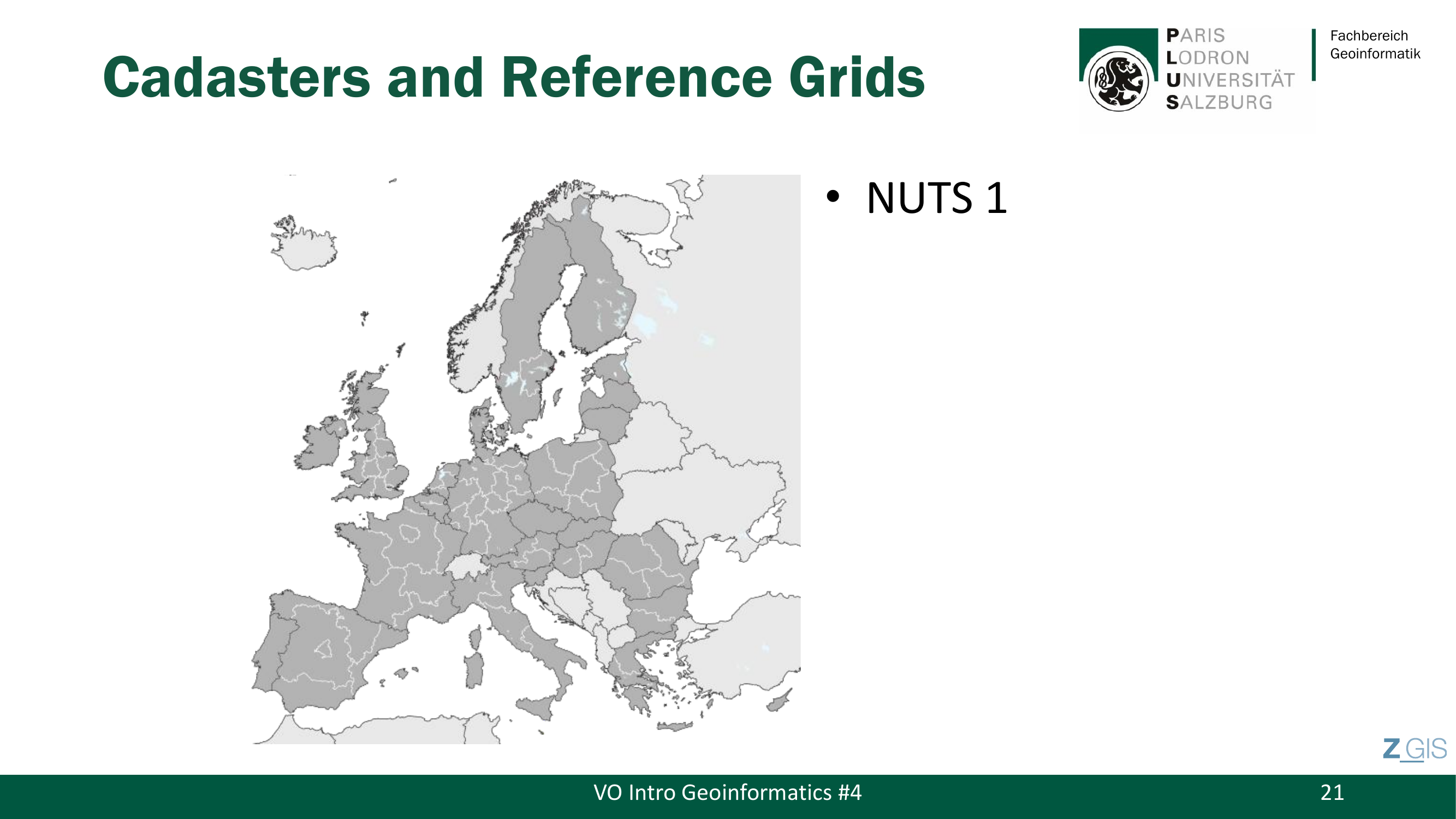

Auf der obersten Ebene, NUTS 1, gibt es 97 Großregionen in Europa. Diese umfassen große Gebietseinheiten, wobei Hauptstädte typischerweise eine eigene Region bilden. In Österreich entsprechen die NUTS-1-Regionen den drei Großräumen Ostösterreich, Südösterreich und Westösterreich.

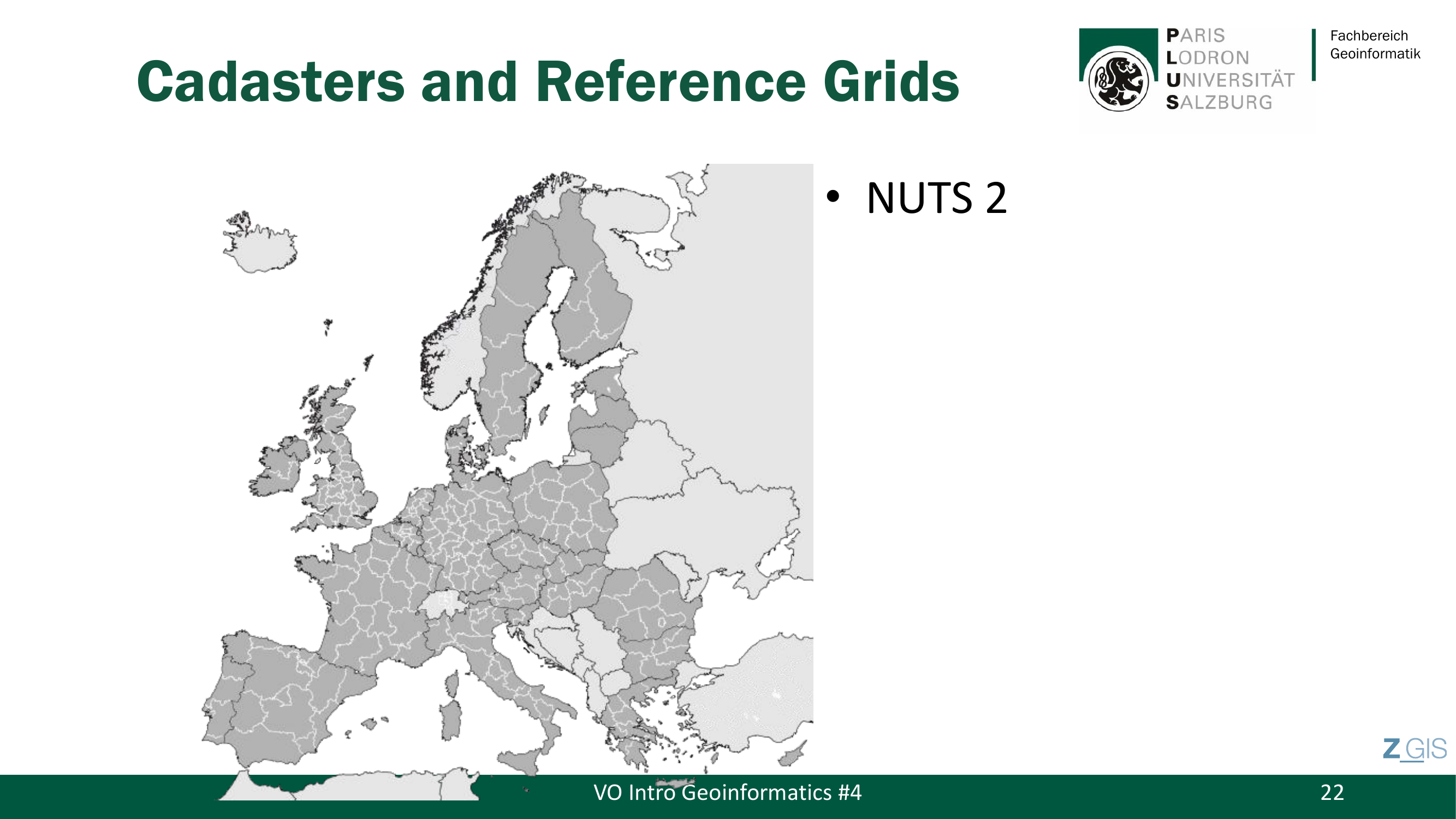

NUTS 2 untergliedert Europa in 270 Regionen, die in Österreich den Bundesländern entsprechen. Diese Ebene ermöglicht bereits eine deutlich feinere räumliche Differenzierung, etwa beim Vergleich regionaler Wirtschaftsleistung oder Arbeitslosenquoten.
Die feinste Ebene, NUTS 3, umfasst 1.294 Regionen. Auf dieser Ebene werden Bevölkerungsdichteunterschiede besonders deutlich sichtbar - Deutschland erscheint sehr dicht besiedelt, Schweden extrem dünn. Das zentrale Prinzip bei der Abgrenzung der NUTS-Regionen ist, dass sie ungefähr die gleiche Bevölkerungszahl haben sollen. Deshalb sind ländliche Regionen flächenmäßig größer und urbane Gebiete kleiner. Der NUTS-Code folgt einer einfachen Logik: AT steht für Österreich, die erste Ziffer (2) für die NUTS-1-Region Südösterreich, die zweite (2) für die NUTS-2-Region Steiermark, die dritte (1) für die NUTS-3-Region Graz.

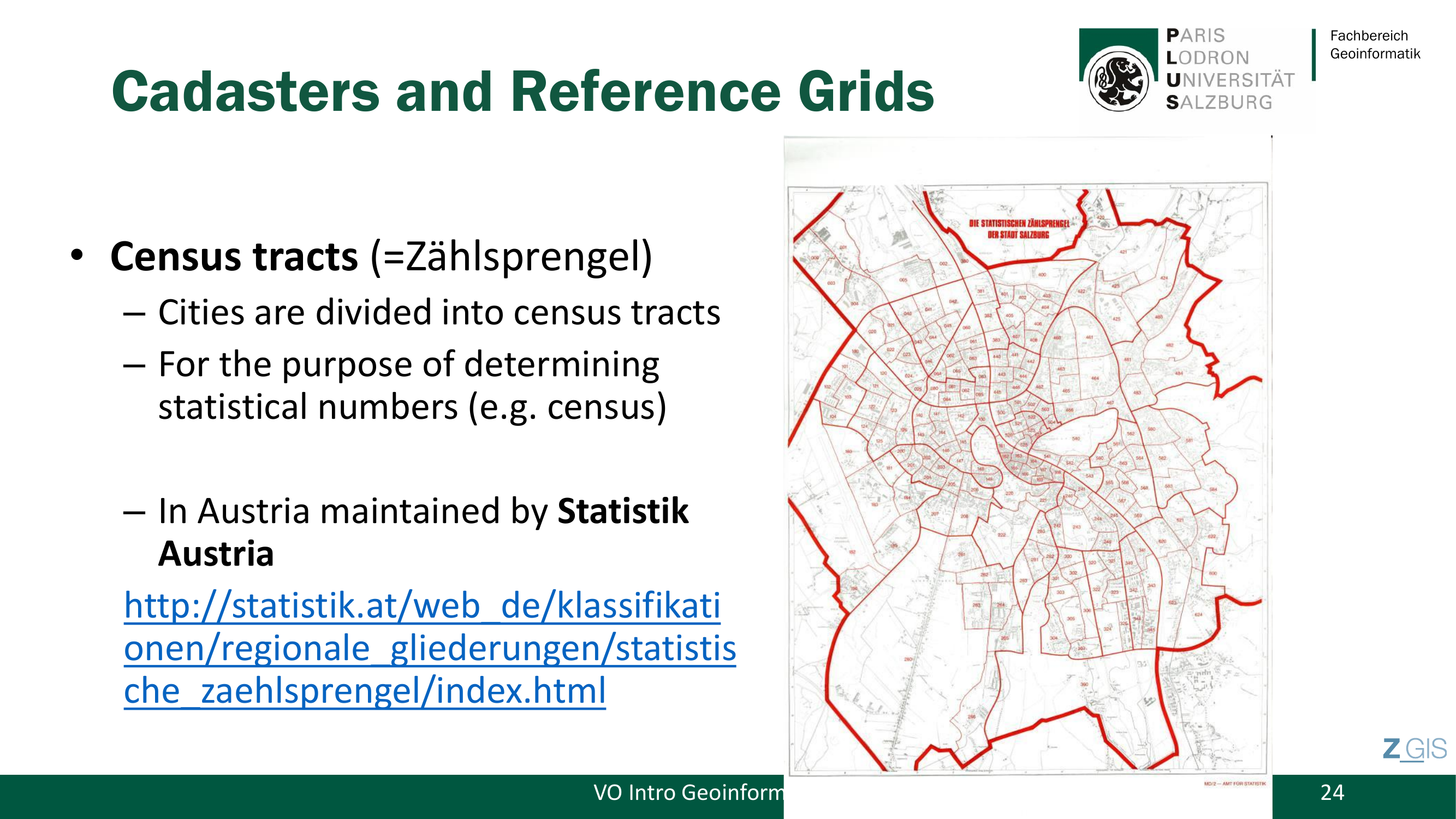

Unterhalb der NUTS-Ebenen existieren die Zählsprengel (Census Tracts) als feinste statistische Einheiten innerhalb von Städten und Gemeinden. In Österreich werden sie von Statistik Austria gepflegt und entsprechen konzeptionell den Census Tracts in den USA. Auch hier gilt das Prinzip der annähernd gleichen Einwohnerzahl: In der dicht besiedelten Innenstadt sind die Sprengel flächenmäßig klein, in den dünn besiedelten Randbezirken groß. Slide 24 zeigt eine Karte der Salzburger Zählsprengel, auf der dieser Zusammenhang gut erkennbar ist.
Die Erde vermessen¶

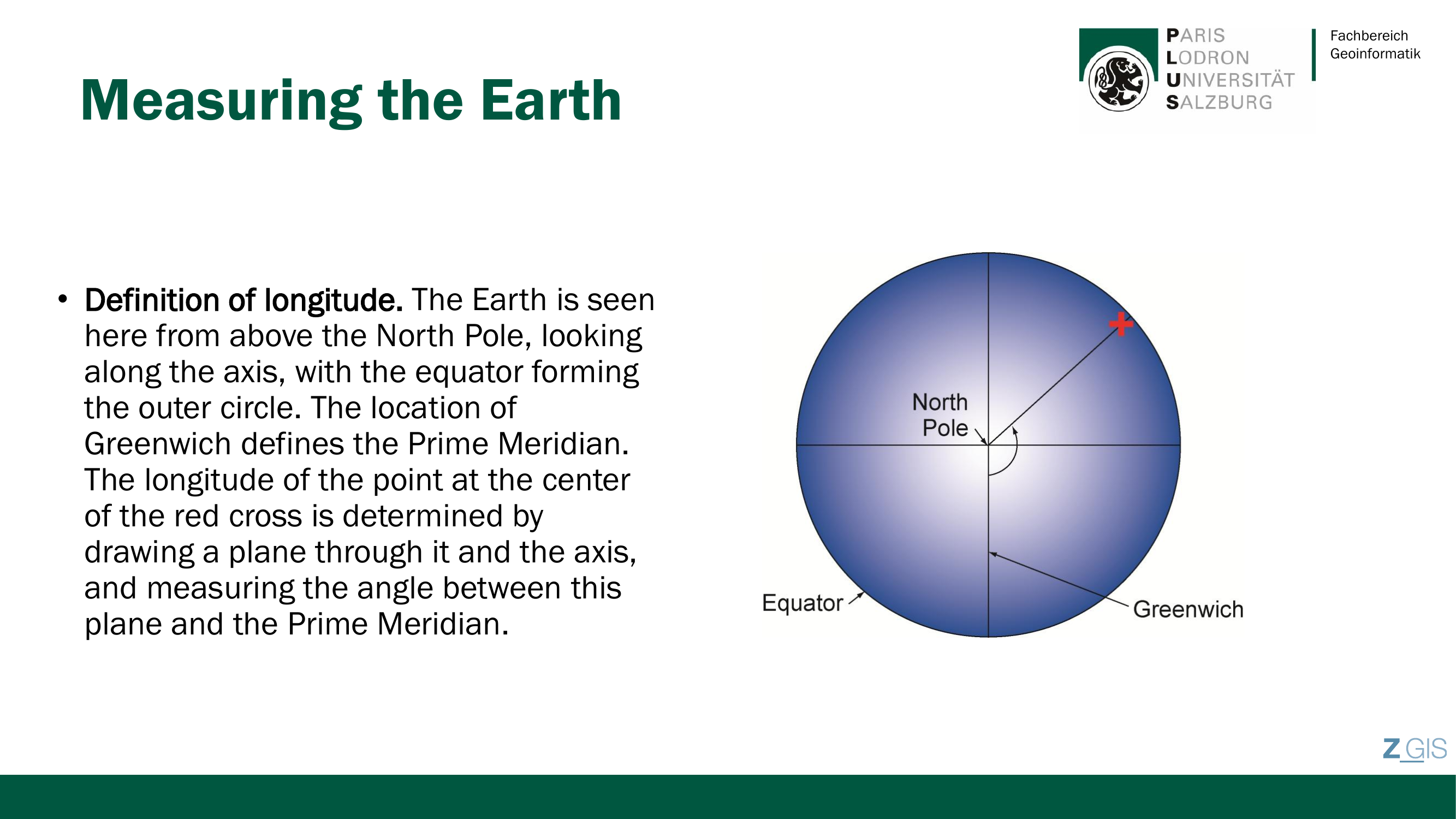

Um die Position eines Punktes auf der Erde eindeutig zu beschreiben, braucht man ein Koordinatensystem. Das grundlegendste System basiert auf zwei Winkeln: geographische Länge (Longitude) und geographische Breite (Latitude). Die geographische Länge, üblicherweise mit dem griechischen Buchstaben Lambda (λ) bezeichnet, ist der Winkel zwischen dem Nullmeridian (Prime Meridian) in Greenwich und dem Meridian, auf dem der gesuchte Punkt liegt. Dieser Winkel wird am Nordpol gemessen und reicht von 180° West bis 180° Ost.

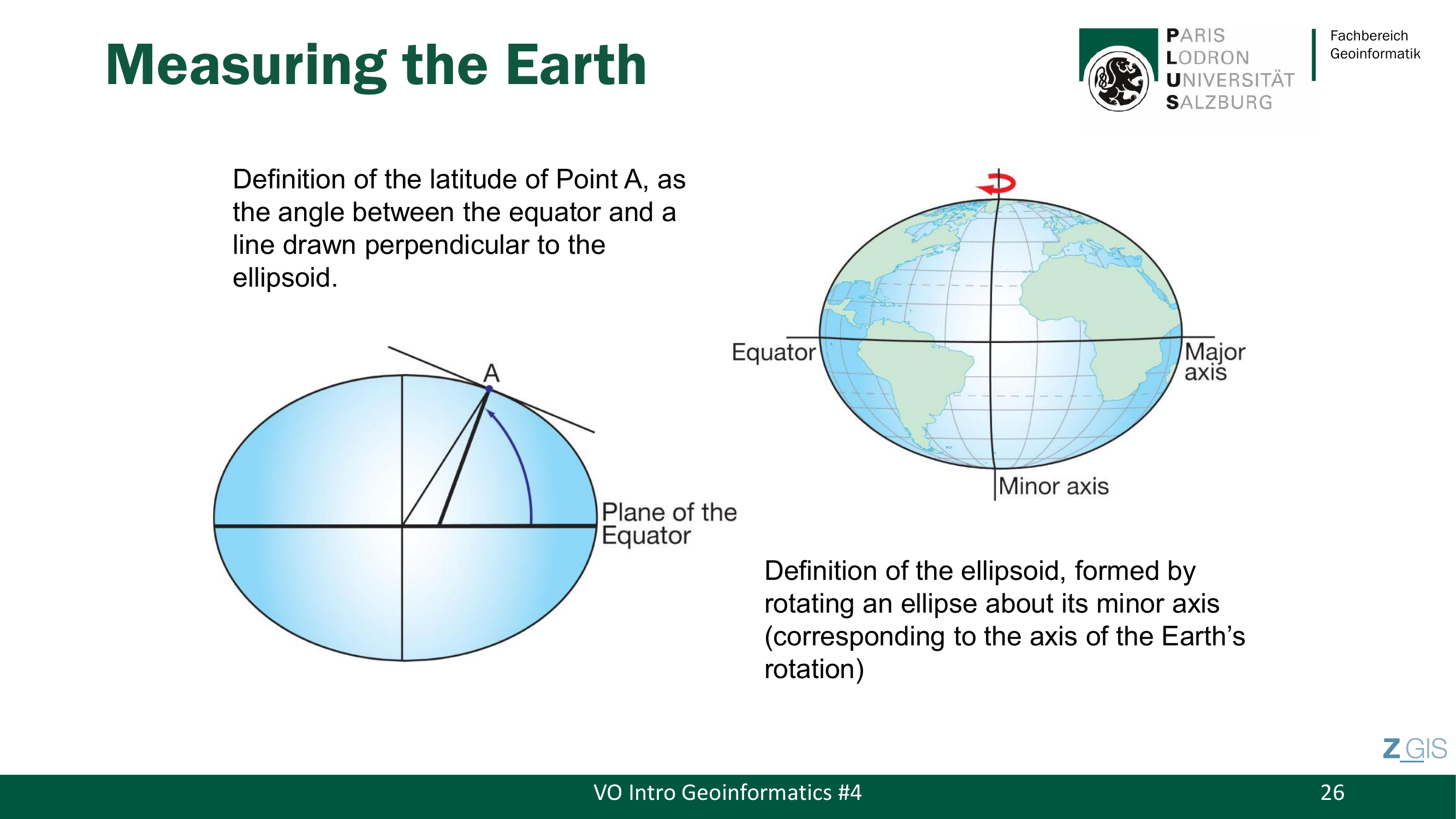

Die geographische Breite, mit Phi (φ) bezeichnet, ist der Winkel zwischen der Äquatorebene und der Lotlinie (Senkrechte auf das Ellipsoid) am gesuchten Punkt. Sie reicht von 90° Süd (Südpol) bis 90° Nord (Nordpol). Wichtig ist, dass die Breitenbestimmung auf dem Ellipsoid und nicht auf einer perfekten Kugel basiert, was einen entscheidenden Unterschied in der Genauigkeit ausmacht.

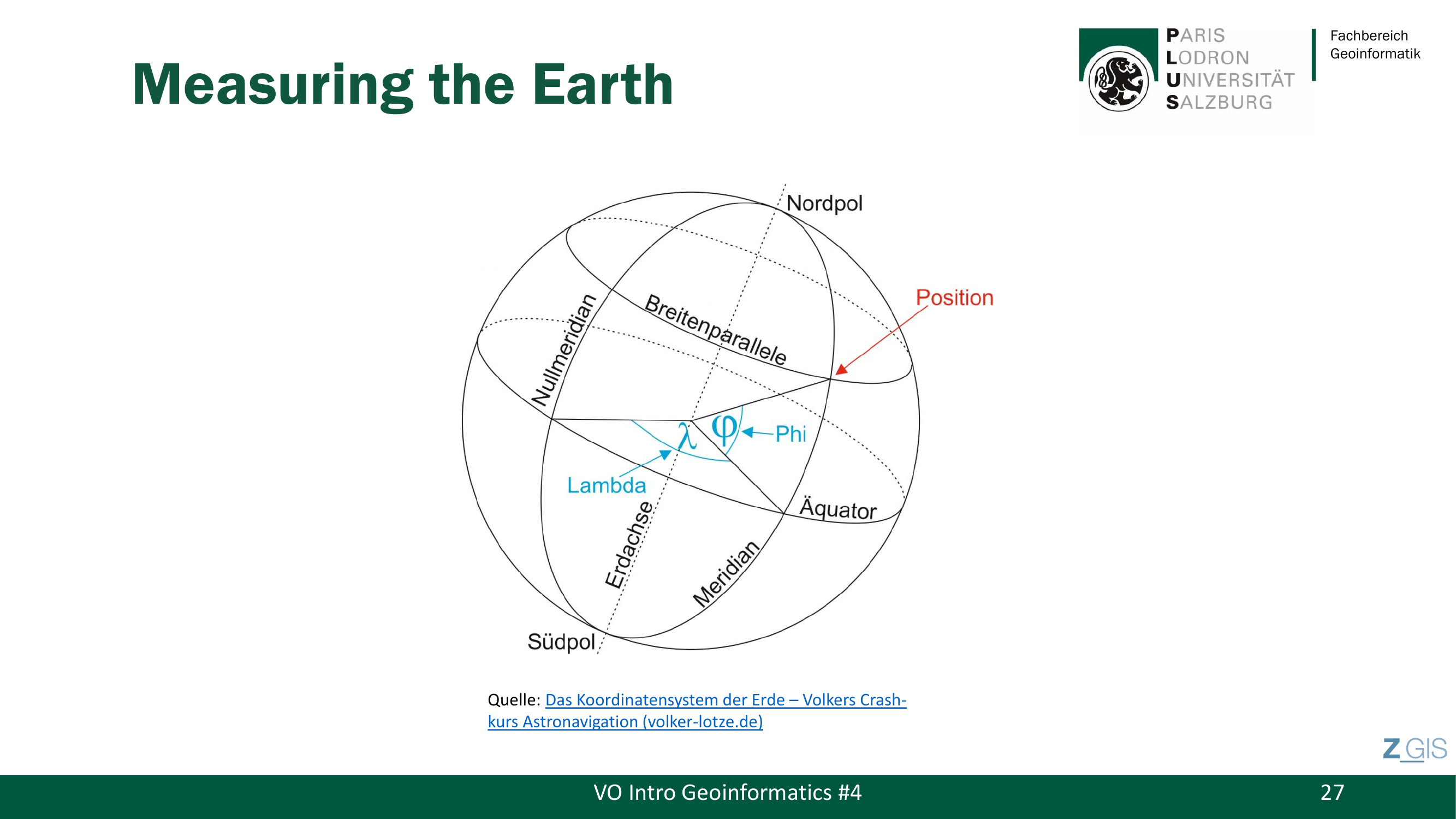

Slide 27 zeigt ein Diagramm, das alle Bestandteile dieses Systems zusammenfasst: Nordpol, Südpol, Äquator, Erdachse, Nullmeridian, Meridian und Breitenparallele. Meridiane sind Halbkreise, die von Pol zu Pol verlaufen und jeweils einen bestimmten Längengrad markieren. Breitenparallele sind Kreise parallel zum Äquator, die jeweils einen bestimmten Breitengrad markieren. Zusammen bilden diese Linien ein Gitter, mit dem jeder Punkt auf der Erdoberfläche eindeutig adressierbar ist.
Die Erde ist allerdings keine perfekte Kugel. Durch die Erdrotation ist sie an den Polen abgeflacht und am Äquator ausgebaucht. Die korrekte geometrische Form ist ein Ellipsoid (Oblate Spheroid), genauer gesagt ein Rotationsellipsoid, das durch die Drehung einer Ellipse um ihre kurze Achse (die Erdachse) entsteht. Der Unterschied zwischen der großen Halbachse (Äquatorradius) und der kleinen Halbachse (Polradius) beträgt etwa 166 Kilometer. Das klingt wenig im Verhältnis zum Erdradius von rund 6.371 Kilometern, ist aber für präzise Vermessung und Navigation absolut relevant.

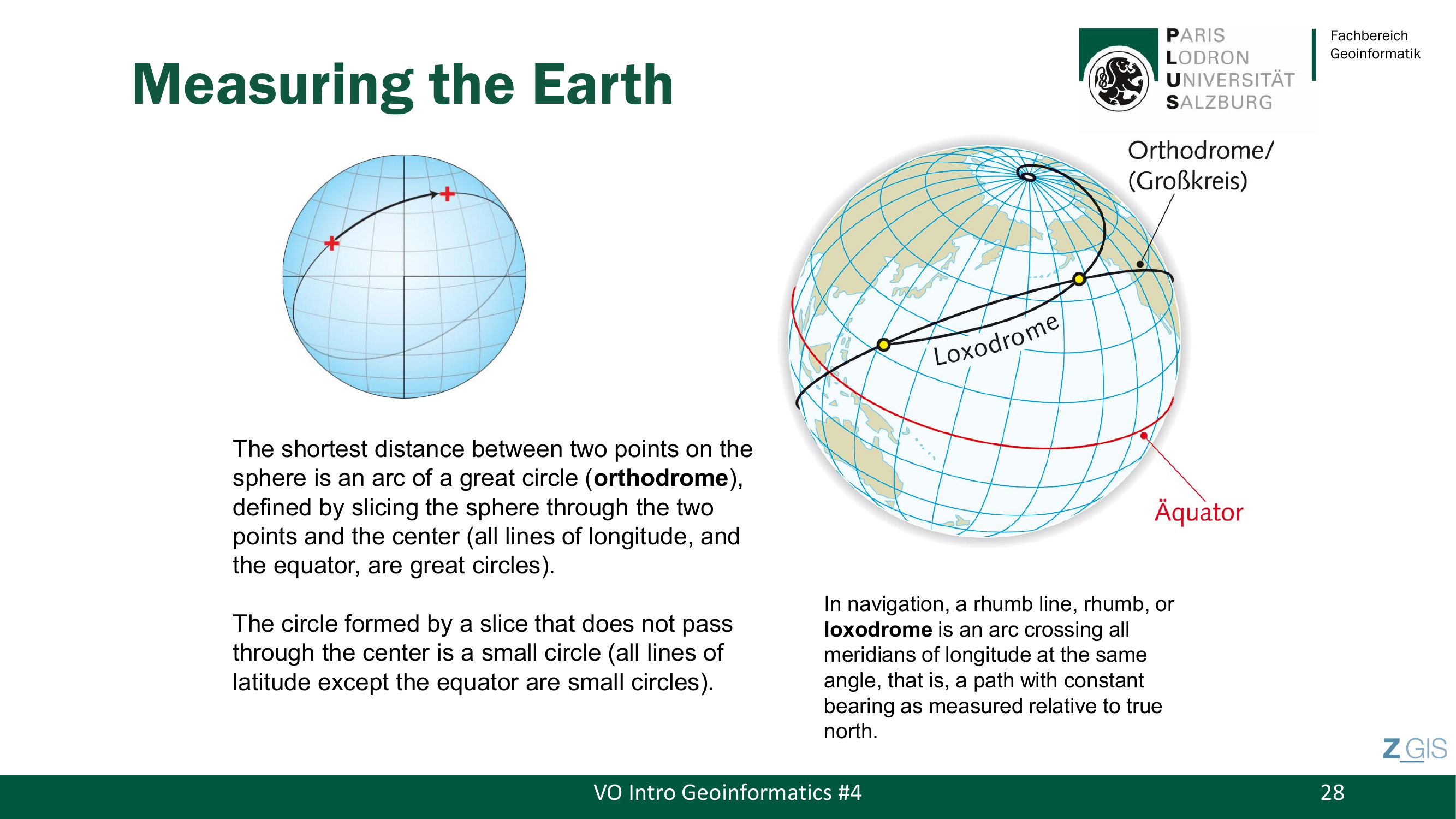

Für die Navigation auf der Erdoberfläche sind zwei Arten von Kurven fundamental. Die Orthodrome (Great Circle, Großkreis) ist der kürzeste Weg zwischen zwei Punkten auf einer Kugeloberfläche - ein Bogen eines Großkreises. Der Prof fragt: "Have you ever flown intercontinentally? You fly over Greenland to get to the US - that's the orthodrome!" Alle Meridiane und der Äquator sind Großkreise. Breitenparallele dagegen sind (mit Ausnahme des Äquators) Kleinkreise (Small Circles).
Die Loxodrome (Rhumb Line) ist eine Kurve, die alle Meridiane im gleichen Winkel schneidet - sie folgt also einem konstanten Kurswinkel (Bearing) relativ zu Nordrichtung. Auf einer Mercator-Karte erscheint eine Loxodrome als gerade Linie, was sie für die Navigation besonders praktisch macht. Der Prof erklärt den historischen Hintergrund: Vor der Einführung von GPS Mitte der 1980er Jahre folgten Schiffe und sogar Flugzeuge Loxodromen, weil es auf offener See unmöglich war, einen sich ständig ändernden Kurswinkel einzuhalten. "Until the 1980s, all airplane transport followed loxodromes. They couldn't hold another course." Erst GPS ermöglichte die Navigation entlang von Orthodromen, was erhebliche Treibstoffeinsparungen brachte, da die Orthodrome kürzer ist als die Loxodrome.
Ergänzend zur Vorlesung liefern die YouTube-Videos wichtige Begriffsklärungen. Ein Sphäroid (Spheroid) beschreibt die physische Größe der Erde durch die große und kleine Halbachse. Ein Geoid (Geoid) ist das Gravitationsmodell der Erdoberfläche, das dem mittleren Meeresspiegel entspricht. Ein Datum (Datum) kombiniert Sphäroid und Geoid - entweder global angepasst wie beim WGS84 oder lokal optimiert wie beim NAD27. Ein Geographisches Koordinatensystem (Geographic Coordinate System, GCS) schließlich ist ein Datum plus die Definition des Nullmeridians. GCS und Datum werden umgangssprachlich oft synonym verwendet, technisch korrekt ist ein GCS aber immer ein Datum plus Nullmeridian-Definition.
Kartenprojektionen und Koordinatensysteme¶

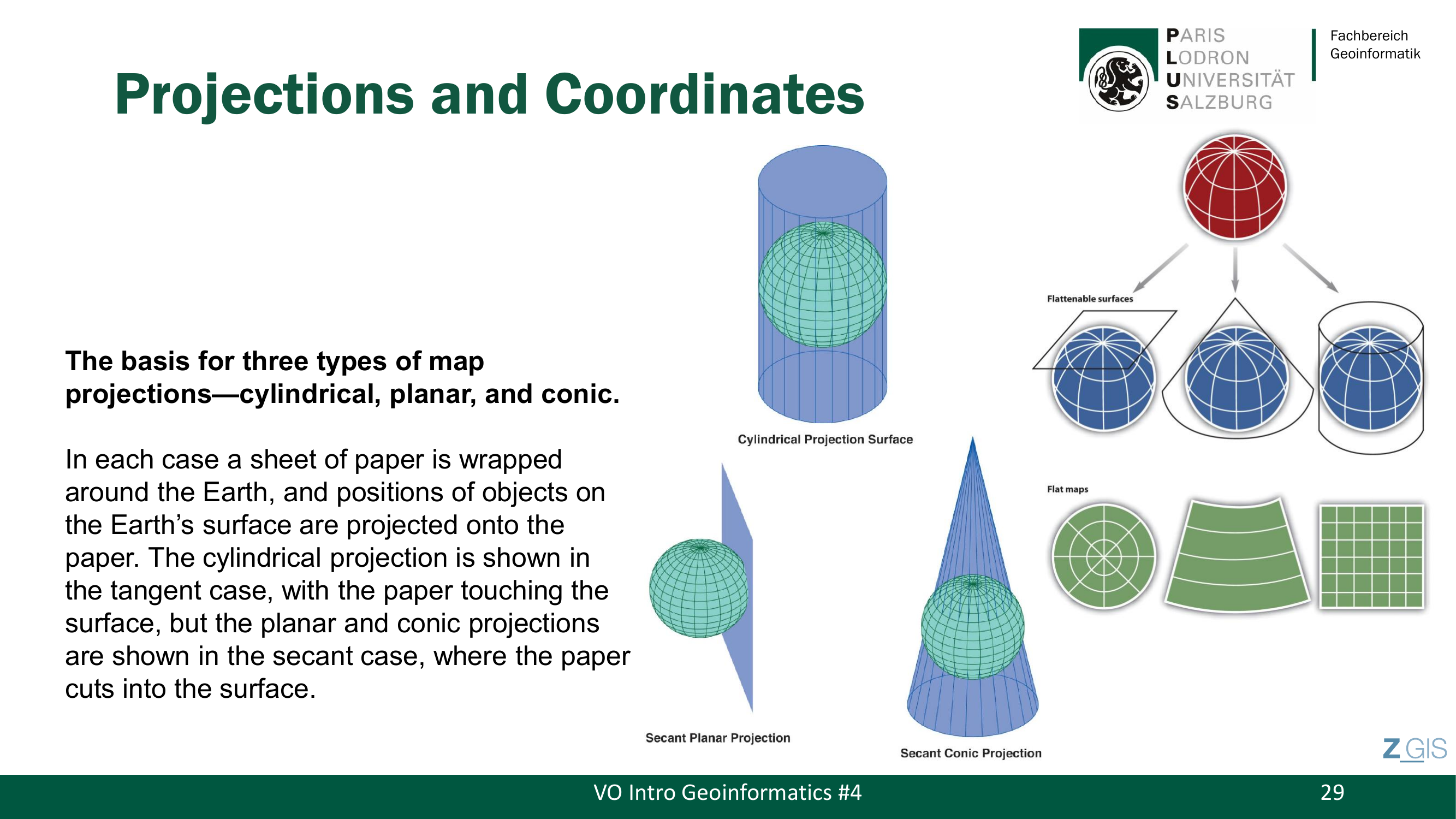

Hier kehrt die Orange-Analogie vom Beginn der Vorlesung zurück. Die Erdoberfläche ist gekrümmt, Karten sind flach - also braucht man eine Kartenprojektion (Map Projection), um die eine auf die andere abzubilden. Das mentale Modell des Prof: Man nehme ein Blatt Papier, wickle es um die Erde, setze eine Glühbirne hinein, und die Schatten auf dem Papier werden zur Karte. Je nachdem, wie man das Papier wickelt, entstehen drei grundlegende Projektionsflächen (Projection Surfaces): zylindrisch (Cylindrical) als Zylinder um die Erde, azimutal oder planar (Azimuthal/Planar) als flache Ebene, und konisch (Conic) als Kegel über der Erde.
Bei jeder dieser Projektionsflächen unterscheidet man zwischen tangential (Tangent) und sekant (Secant). Bei der tangentialen Variante berührt die Projektionsfläche die Erde entlang einer einzigen Linie oder an einem einzigen Punkt. Bei der sekanten Variante schneidet die Projektionsfläche die Erde an zwei Linien. Die sekante Variante reduziert die maximale Verzerrung, weil die Projektionsfläche näher an der Erdoberfläche liegt.

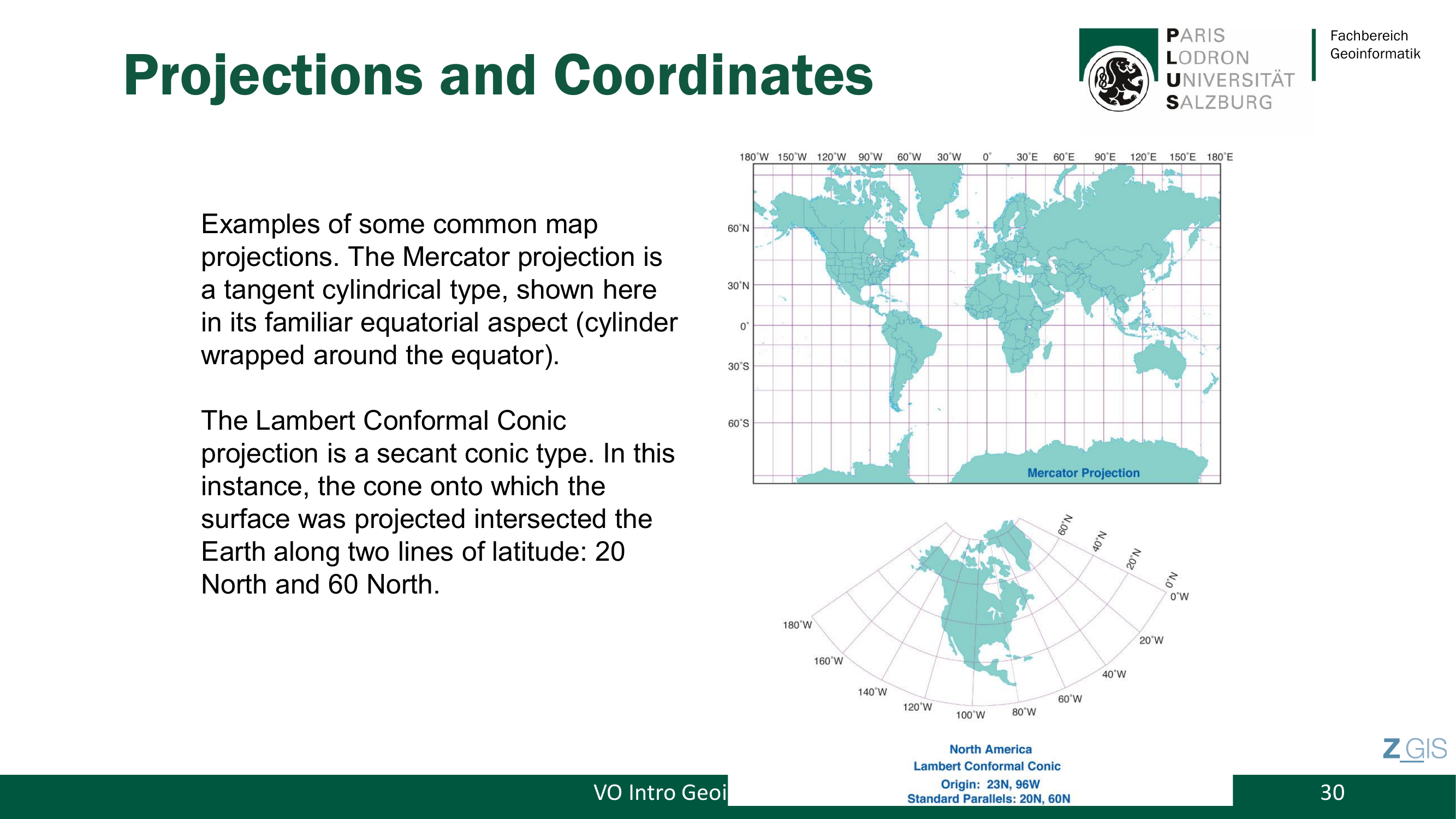

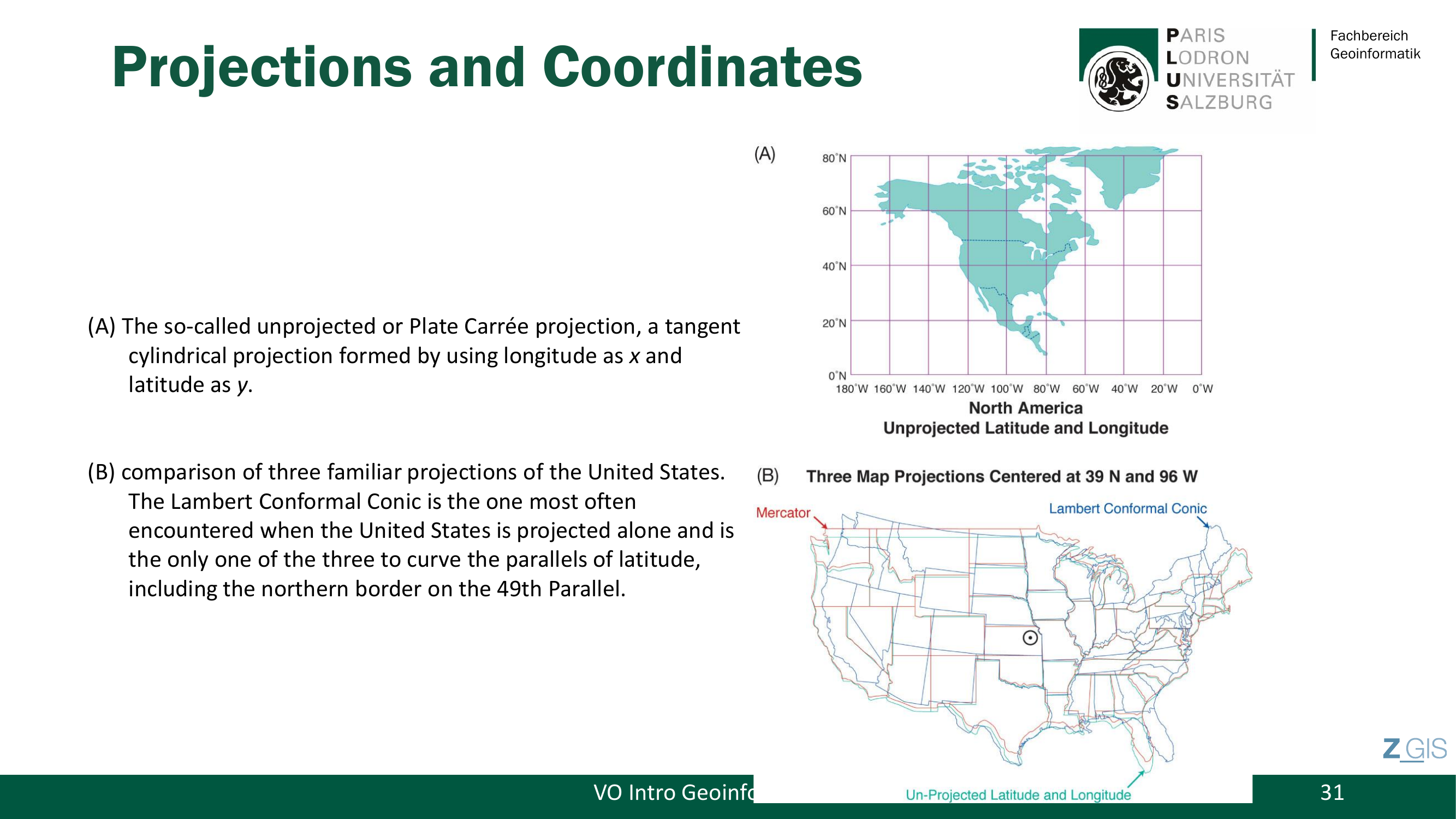

Die Mercator-Projektion ist die bekannteste Zylinderprojektion: Ein Zylinder wird tangential um den Äquator gelegt. Sie ist winkeltreu (Conformal), was sie historisch für die Seefahrt unverzichtbar machte, da Loxodromen als gerade Linien erscheinen. Der Preis dafür ist extreme Flächenverzerrung an den Polen - Grönland erscheint so groß wie Afrika, obwohl es in Wirklichkeit eher die Größe Mexikos hat. Slide 30 zeigt die Mercator-Projektion neben der Lambert'schen konformen Kegelprojektion (Lambert Conformal Conic).
Die Lambert'sche konforme Kegelprojektion (Lambert Conformal Conic) verwendet einen sekanten Kegel, der die Erde bei 20° N und 60° N schneidet. Sie eignet sich besonders gut für mittlere Breiten und ist die Standardprojektion für viele nationale Kartensysteme. Die Plate Carrée (auch: Unprojizierte Darstellung) bildet geographische Länge und Breite direkt als kartesische x- und y-Koordinaten ab. Der Prof kommentiert trocken, dass Google Maps auf dieser "pretty dumb mapping interface" basiert. Slide 31 vergleicht drei Projektionen der USA nebeneinander und macht die Unterschiede anschaulich: Nur die Lambert'sche Kegelprojektion krümmt die Grenze zwischen den USA und Kanada am 49. Breitengrad korrekt.

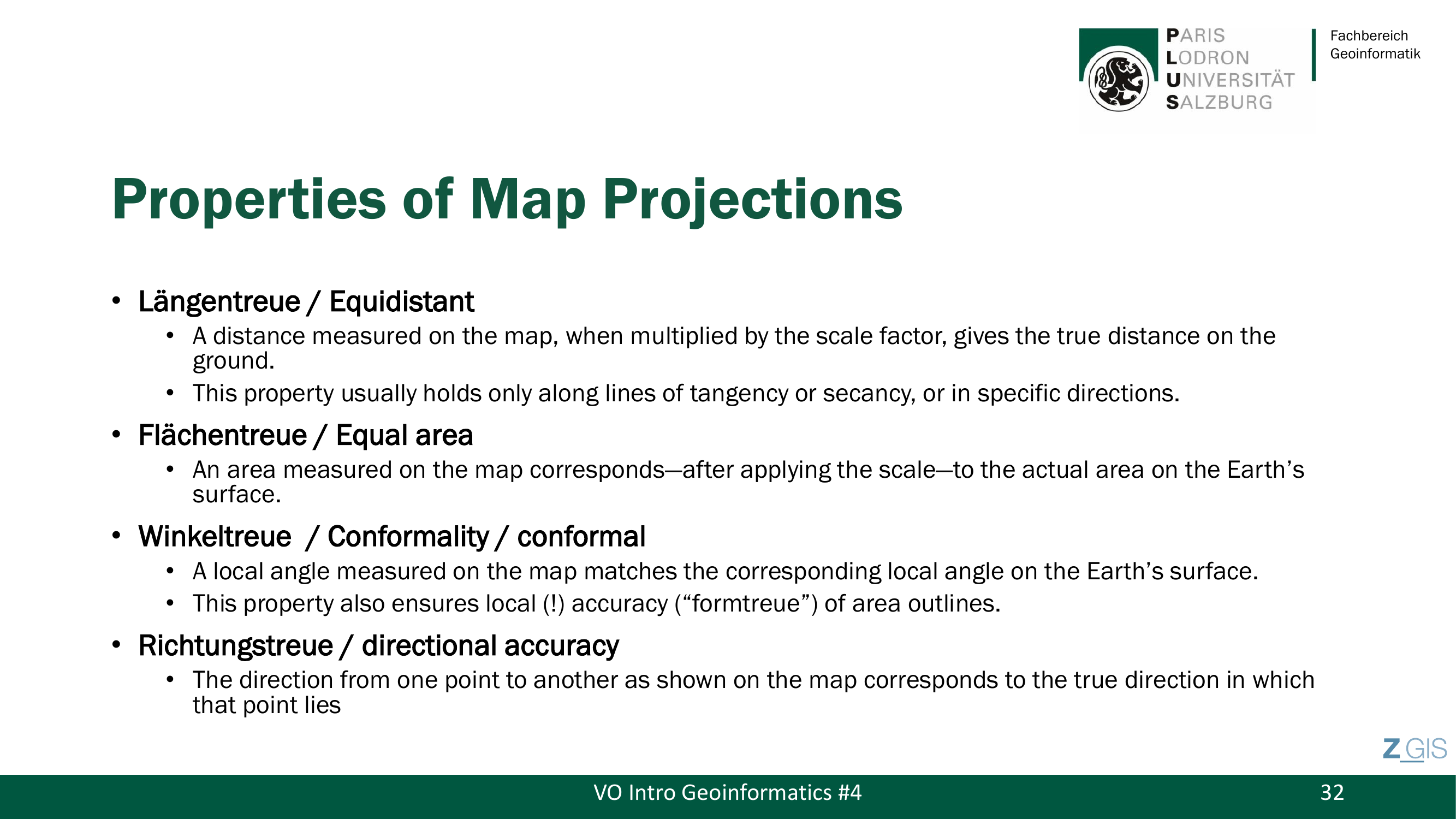

Das fundamentale Theorem der Kartenprojektionen lautet: Keine Projektion kann alle Eigenschaften gleichzeitig bewahren. Man muss sich entscheiden, welche Eigenschaft für den konkreten Anwendungszweck am wichtigsten ist. Es gibt vier zentrale Projektionseigenschaften. Längentreue (Equidistant) bedeutet, dass Entfernungen entlang der Berührungs- oder Schnittlinien korrekt wiedergegeben werden. Flächentreue (Equal Area) bedeutet, dass Flächen nach Anwendung des Maßstabs korrekt sind. Winkeltreue (Conformal) bedeutet, dass lokale Winkel und damit auch die lokale Formtreue korrekt sind - eine winkeltreue Karte gibt die Umrisse kleiner Gebiete formgetreu wieder. Richtungstreue (Directional Accuracy) bedeutet, dass Richtungen zwischen Punkten korrekt abgebildet werden. Die Wahl der Projektion hängt also immer vom Kartenzweck ab: Für Flächenvergleiche braucht man Flächentreue, für Navigation Richtungstreue, für lokale Detailkarten Winkeltreue.
Ergänzend aus den YouTube-Videos: Die drei meistgenutzten Projektionen weltweit sind die Mercator-Projektion (1569, winkeltreu, für Navigation), die Robinson-Projektion (häufigste Weltkartendarstellung, ausgewogener Kompromiss) und die Winkel-Tripel-Projektion (minimale Gesamtverzerrung, von National Geographic verwendet). Die zentrale Erkenntnis bleibt: Die Wahl der Projektion richtet sich nach dem Karteninhalt und -zweck.

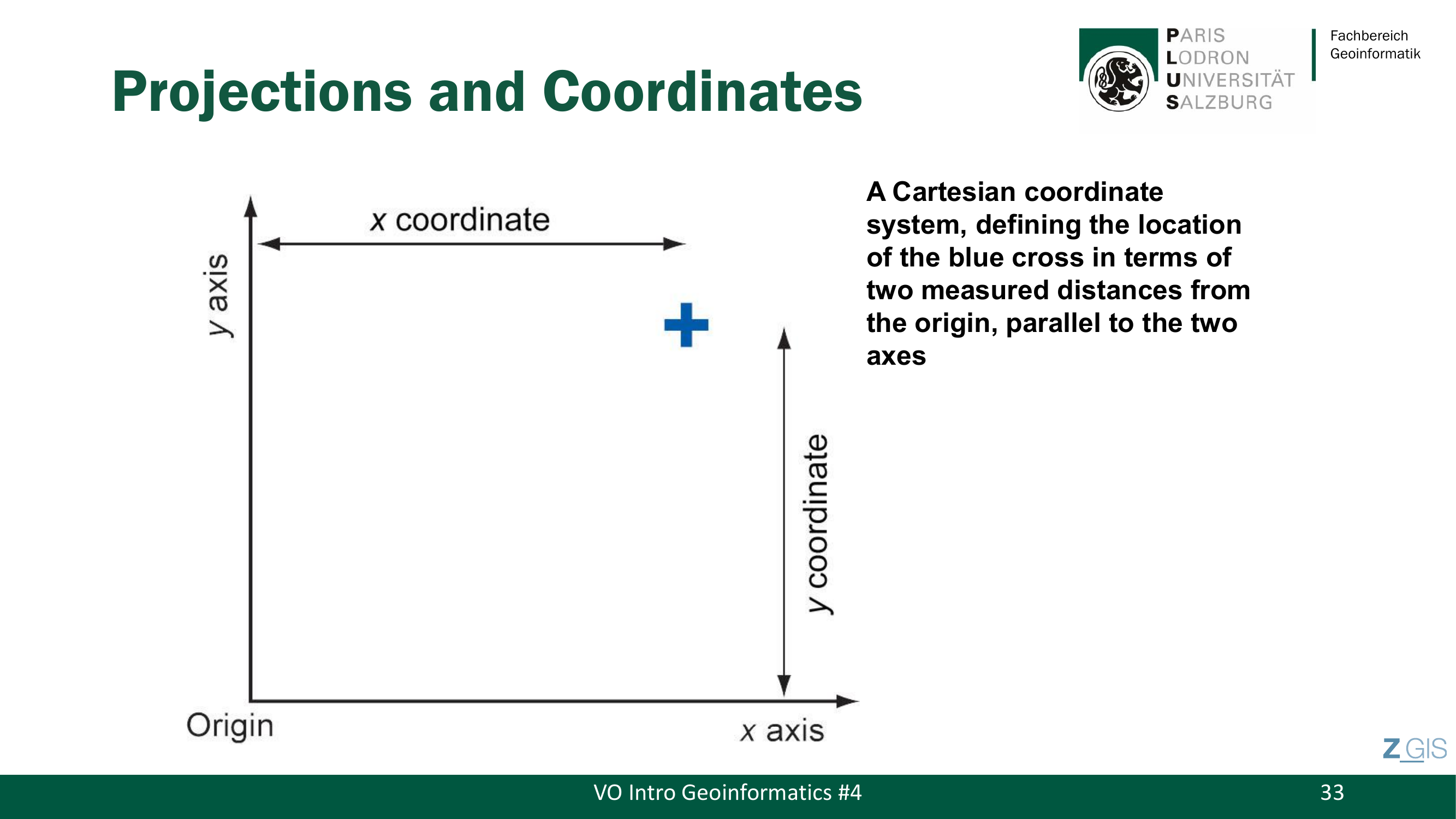

Das kartesische Koordinatensystem (Cartesian Coordinate System) bildet die mathematische Grundlage für die Positionsangabe auf einer projizierten Karte. Die Position eines Punktes wird durch zwei Werte angegeben: den Abstand vom Ursprung parallel zur x-Achse und parallel zur y-Achse. Dieses System ist die Basis aller projizierten Koordinatensysteme, die in GIS verwendet werden.
UTM und Gauß-Krüger¶
Das Universal Transverse Mercator-System (UTM) ist der internationale Standard für die Kartenherstellung und verdient besondere Aufmerksamkeit, da es in der Praxis allgegenwärtig ist. Der Prof sagt klipp und klar: "Each and every official map should adhere to this standard. This is the way we do mapping internationally."

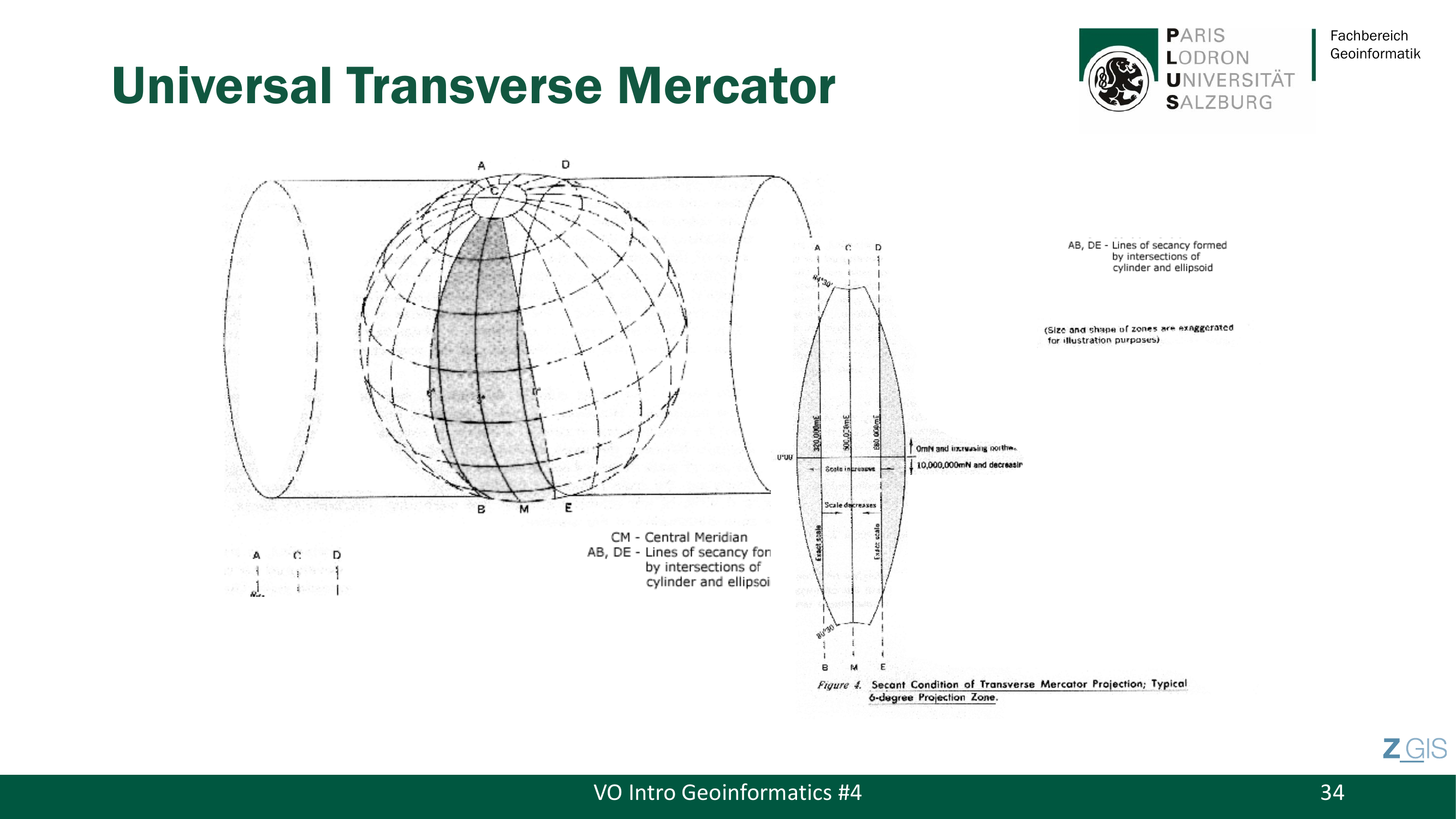

Die Grundidee von UTM ist genial einfach. Bei einer normalen Zylinderprojektion liegt der Zylinder um den Äquator - die Verzerrung nimmt zu den Polen hin zu. Bei einer transversalen Zylinderprojektion liegt der Zylinder dagegen auf der Seite (Transverse): Er berührt die Erde entlang eines Meridians, nicht entlang des Äquators. Die Verzerrung nimmt dann nicht nach Norden und Süden zu, sondern nach Osten und Westen, weg vom Berührungsmeridian.
Mercators radikale Lösung für das Verzerrungsproblem war, nur einen schmalen Streifen (6° breit) beiderseits des Berührungsmeridians abzubilden. In diesem schmalen Streifen ist die Verzerrung minimal. Dann verschiebt man den Zylinder um 6° nach Osten und bildet den nächsten Streifen ab. Diesen Vorgang wiederholt man 60 Mal - so entstehen 60 Zonen, die zusammen die gesamte Erde abdecken. Der Prof erklärt es schrittweise: "Map 3° east and 3° west of the meridian where the cylinder touches. Then move 6° east, map again. Each strip is 6° wide. 360/6 = 60 zones."

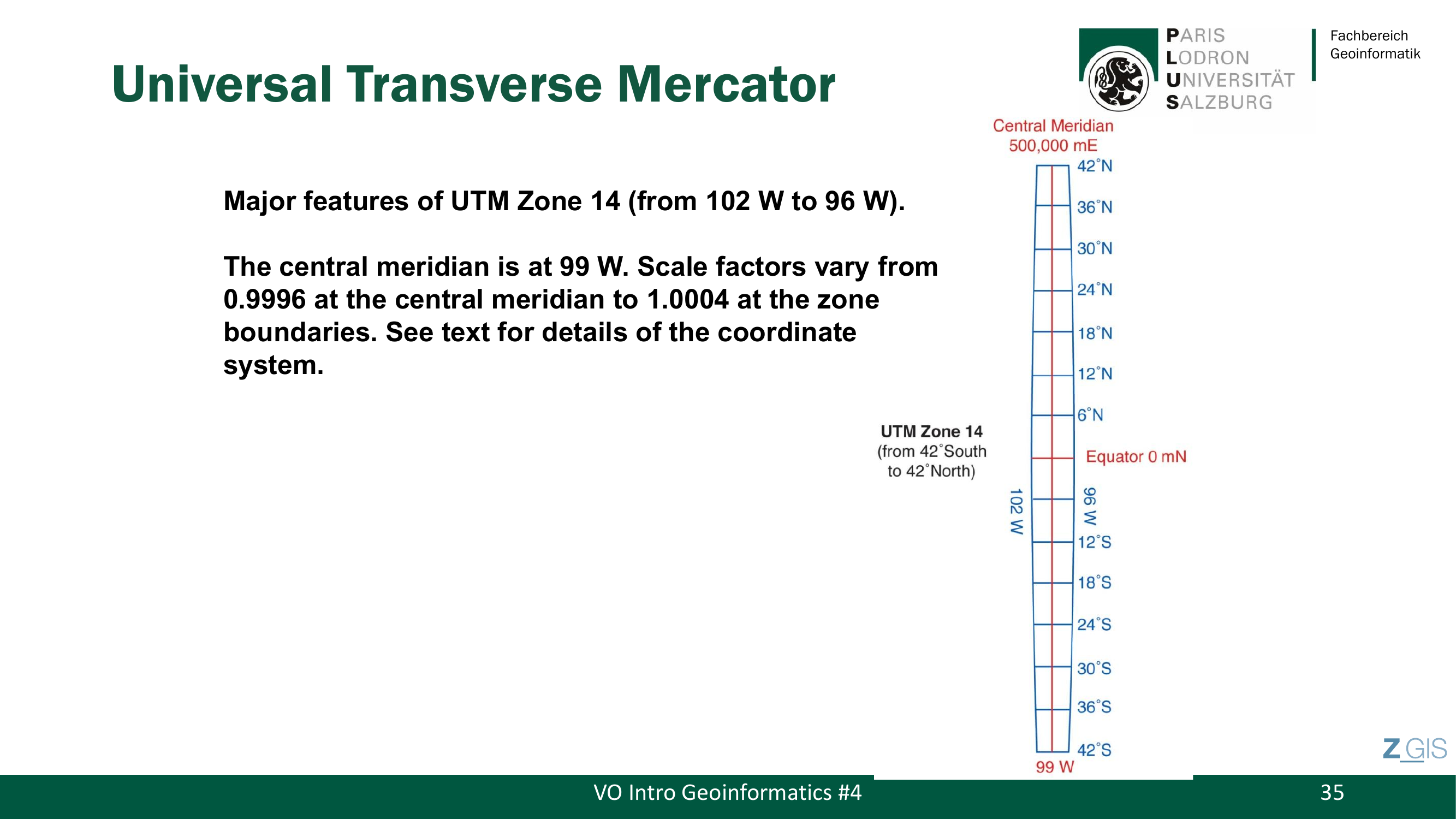

Slide 35 zeigt Zone 14 als Beispiel: Sie reicht von 102° W bis 96° W, der Zentralmeridian liegt bei 99° W. Der Maßstabsfaktor beträgt 0,9996 am Zentralmeridian und 1,0004 an den Zonengrenzen. Diese leichte Variation ist der Kompromiss, der dafür sorgt, dass die Verzerrung innerhalb der gesamten Zone gleichmäßig gering bleibt. Um negative Koordinaten zu vermeiden, erhält der Zentralmeridian einen False Easting (Falscher Ostwert) von 500.000 Metern. So liegen alle Punkte innerhalb einer Zone im positiven Koordinatenbereich.
Slide 36 zeigt die Weltkarte mit allen 60 UTM-Zonen. Das System deckt den Bereich von 84° N bis 80° S ab - die Polargebiete sind ausgenommen, weil die transversale Zylinderprojektion dort nicht funktioniert. Für die Polargebiete werden stattdessen azimutale Projektionen verwendet. Ergänzend aus den YouTube-Videos: UTM wurde 1947 von der US-Armee übernommen und basiert auf dem NAD83/GRS80-Datum. Jede Zone hat ihre eigene Projektion, weshalb UTM streng genommen "not really just one projection, it's multiple projections" ist.

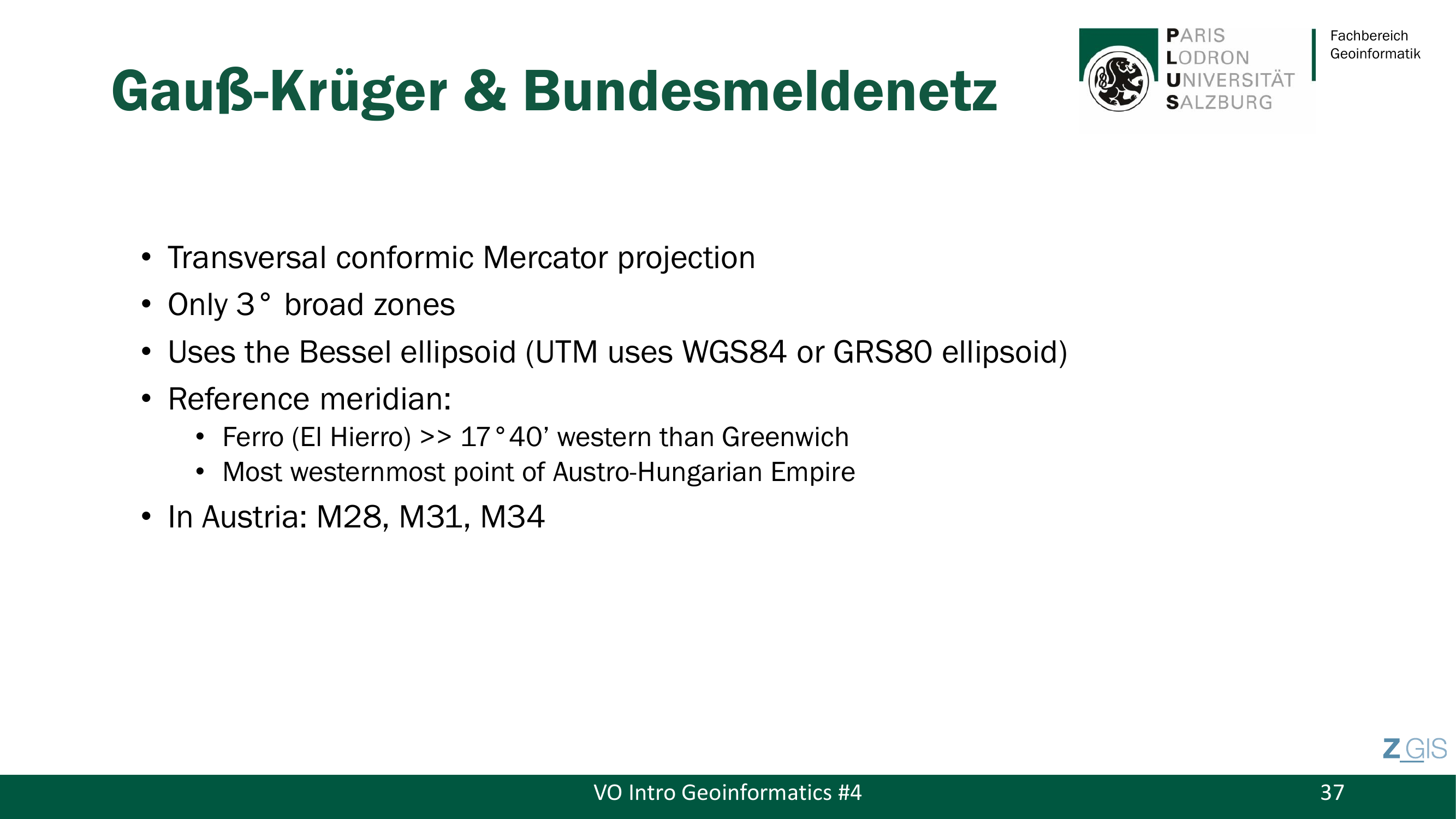

In Österreich ist neben UTM das historische System Gauß-Krüger (Gauss-Krueger) noch immer weit verbreitet. Es basiert auf demselben Prinzip wie UTM - einer transversalen konformen Mercator-Projektion -, verwendet aber schmalere Streifen von nur 3° Breite statt 6°. Außerdem basiert es auf dem Bessel-Ellipsoid statt auf WGS84/GRS80 und verwendet als Nullmeridian nicht Greenwich, sondern Ferro (El Hierro, Kanarische Inseln), der 17°40' westlich von Greenwich liegt.
Der Prof erzählt die historische Anekdote hinter dieser Wahl: Die Briten legten Greenwich als Nullmeridian fest, aber Österreich war eigenwillig genug, das zu ignorieren - "the guys from UK defined Greenwich as prime meridian, but that's not of interest for us!" Stattdessen wählte man den westlichsten Punkt des damaligen Herrschaftsgebiets (die Kanarischen Inseln, die zu Spanien gehörten), damit keine negativen Koordinaten innerhalb des Reiches auftreten. "History is quite persistent" - diese Entscheidung wirkt bis heute nach, denn das österreichische Gauß-Krüger-System verwendet noch immer den Ferro-Meridian.

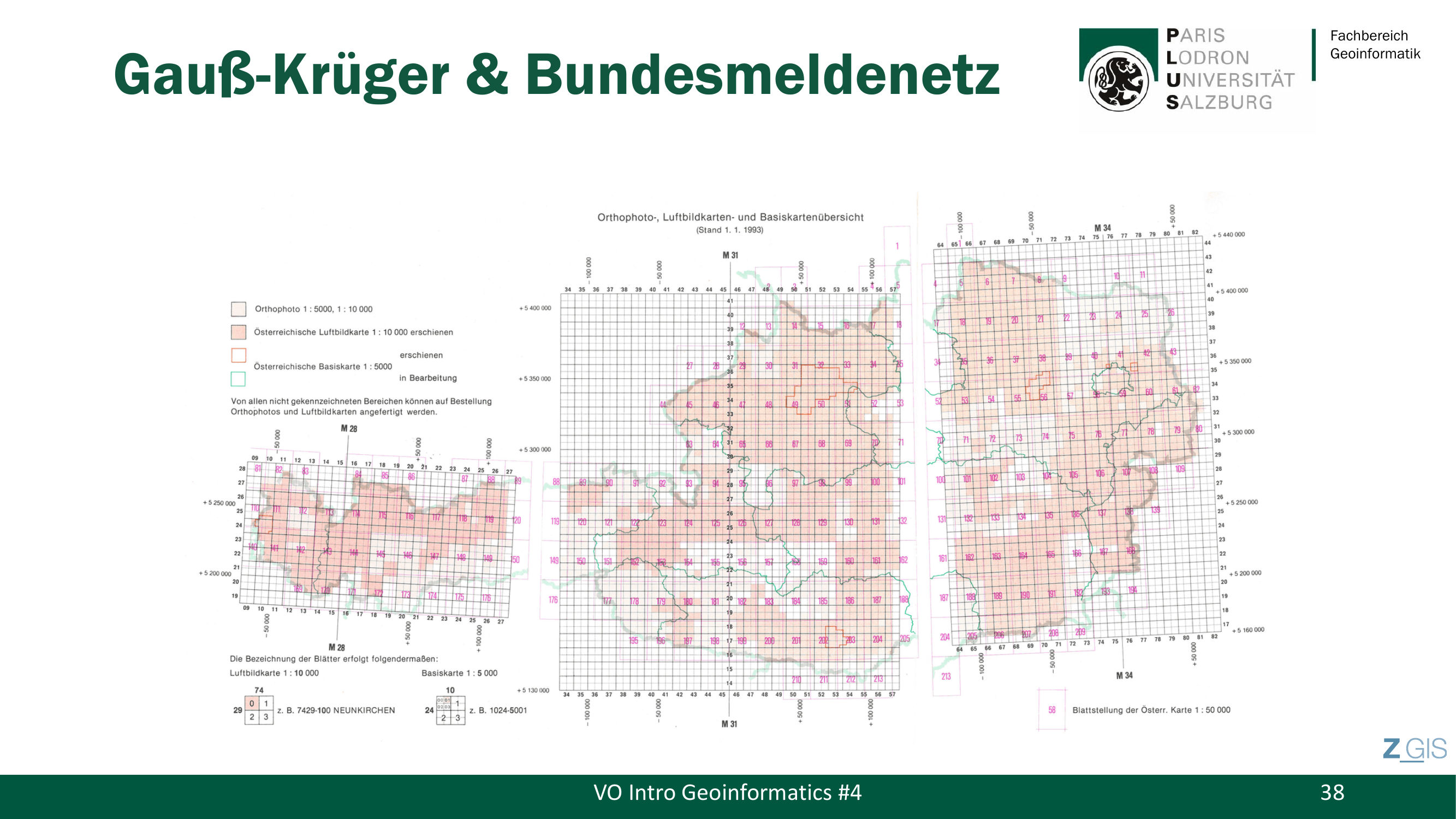

In Österreich gibt es drei Gauß-Krüger-Meridianstreifen: M28 für Vorarlberg und Tirol, M31 für Osttirol, Kärnten, Salzburg, Oberösterreich und die westliche Steiermark, und M34 für Niederösterreich, Burgenland, Wien und die restliche Steiermark. Die Zahlen 28, 31 und 34 bezeichnen den jeweiligen Zentralmeridian in Grad östlich von Ferro. Der Prof weist darauf hin, dass der Meridian von M34 durch Wien verläuft und der von M31 durch Salzburg - was für niedrige Verzerrung in den Großstädten sorgt.

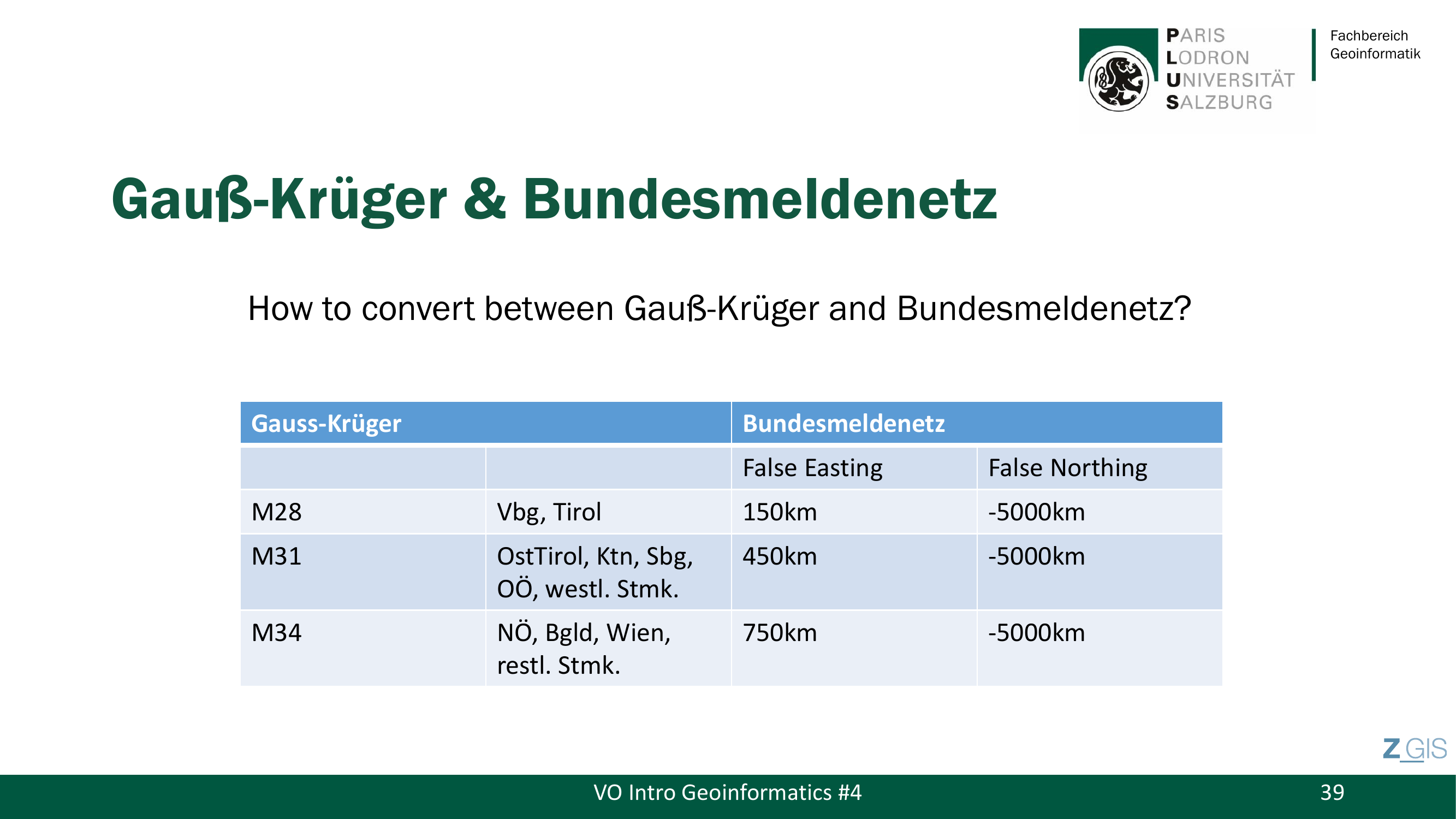

Das Bundesmeldenetz (BMN) ist eine Weiterentwicklung des Gauß-Krüger-Systems, bei der durch Hinzufügen von False Easting (150 km, 450 km, 750 km) und False Northing (-5.000 km) alle negativen Koordinaten eliminiert werden. Slide 39 zeigt die Umrechnungstabelle zwischen den Systemen. Der Prof warnt: "If you get geographic data of Austria, very often it will come in Gauß-Krüger. You can identify it by GK M28, GK M31, GK M34." Wer also österreichische Geodaten erhält und die Bezeichnungen GK M28, M31 oder M34 sieht, weiß sofort, dass es sich um das Gauß-Krüger-System handelt und eine Umrechnung nötig sein könnte.
GPS und Höhendaten¶

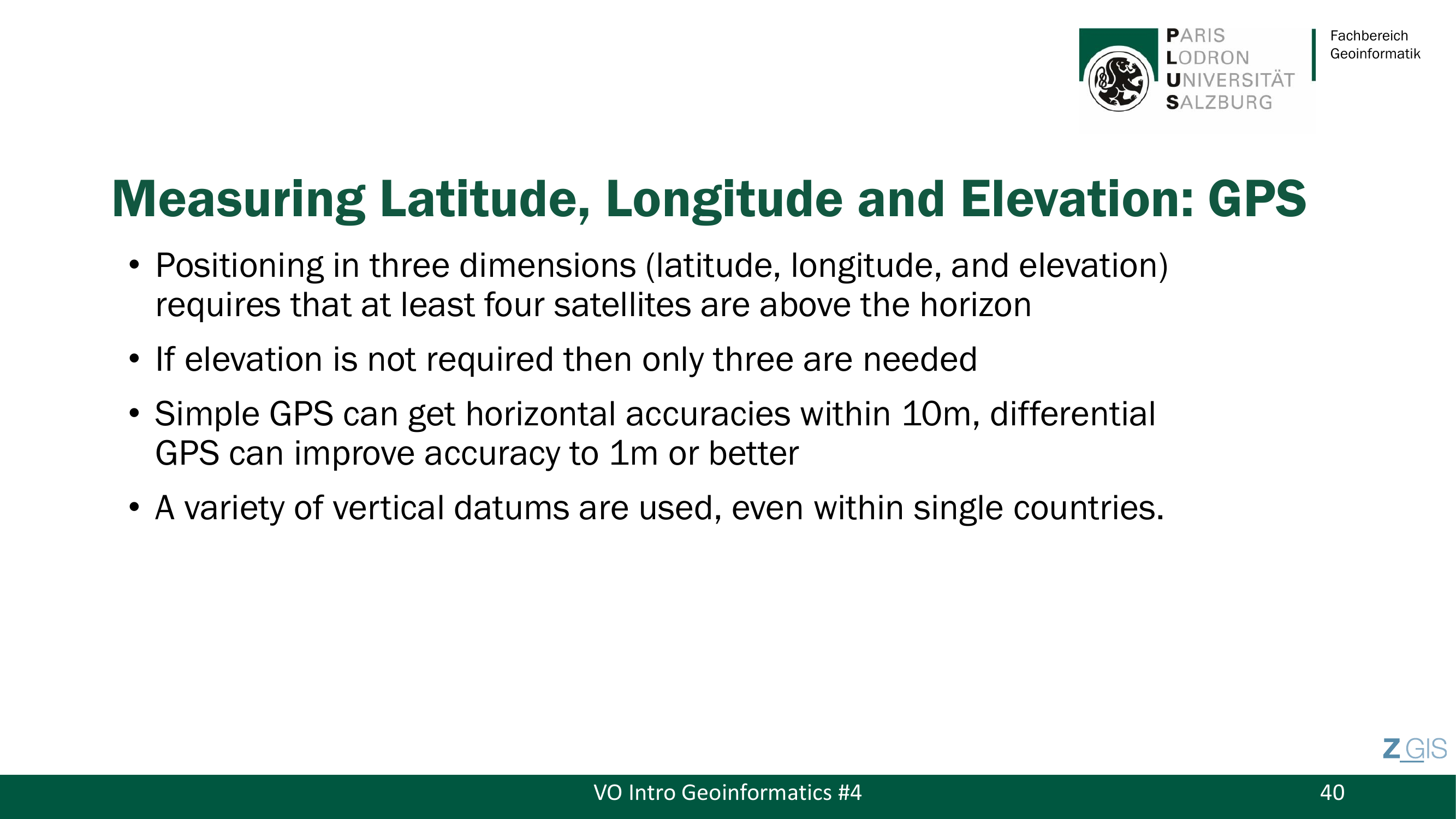

Das Global Positioning System (GPS) ist das bekannteste und meistgenutzte Satellitennavigationssystem der Welt. Für eine dreidimensionale Positionsbestimmung (Breitengrad, Längengrad und Höhe) benötigt es mindestens vier Satelliten, für eine rein zweidimensionale Bestimmung reichen drei. Die Genauigkeit variiert je nach Methode: Standard-GPS erreicht etwa 10 Meter, differentielles GPS unter einem Meter, und moderne Techniken ermöglichen sogar Genauigkeiten im Subzentimeterbereich.
Der Prof räumt mit einem weit verbreiteten Missverständnis auf: "The magic does NOT happen in the satellite. The magic happens in your phone." Die Satelliten sind im Kern nichts anderes als extrem präzise Uhren, die ein Signal mit dem exakten Sendezeitpunkt ausstrahlen. Der GPS-Empfänger - sei es ein Smartphone, eine Smartwatch oder ein dediziertes Navigationsgerät - berechnet, wie lange das Signal unterwegs war, und leitet daraus die Entfernung zum Satelliten ab. Mit vier Entfernungen zu vier verschiedenen Satelliten kann der Empfänger seine eigene Position durch Trilateration berechnen. Der Satellit hingegen hat "NO CLUE where you are. It knows nothing about any user, any vehicle, any smartwatch. It just sends time signals." Diese Klarstellung ist wichtig, weil viele Menschen fälschlicherweise glauben, der Satellit würde sie "orten".

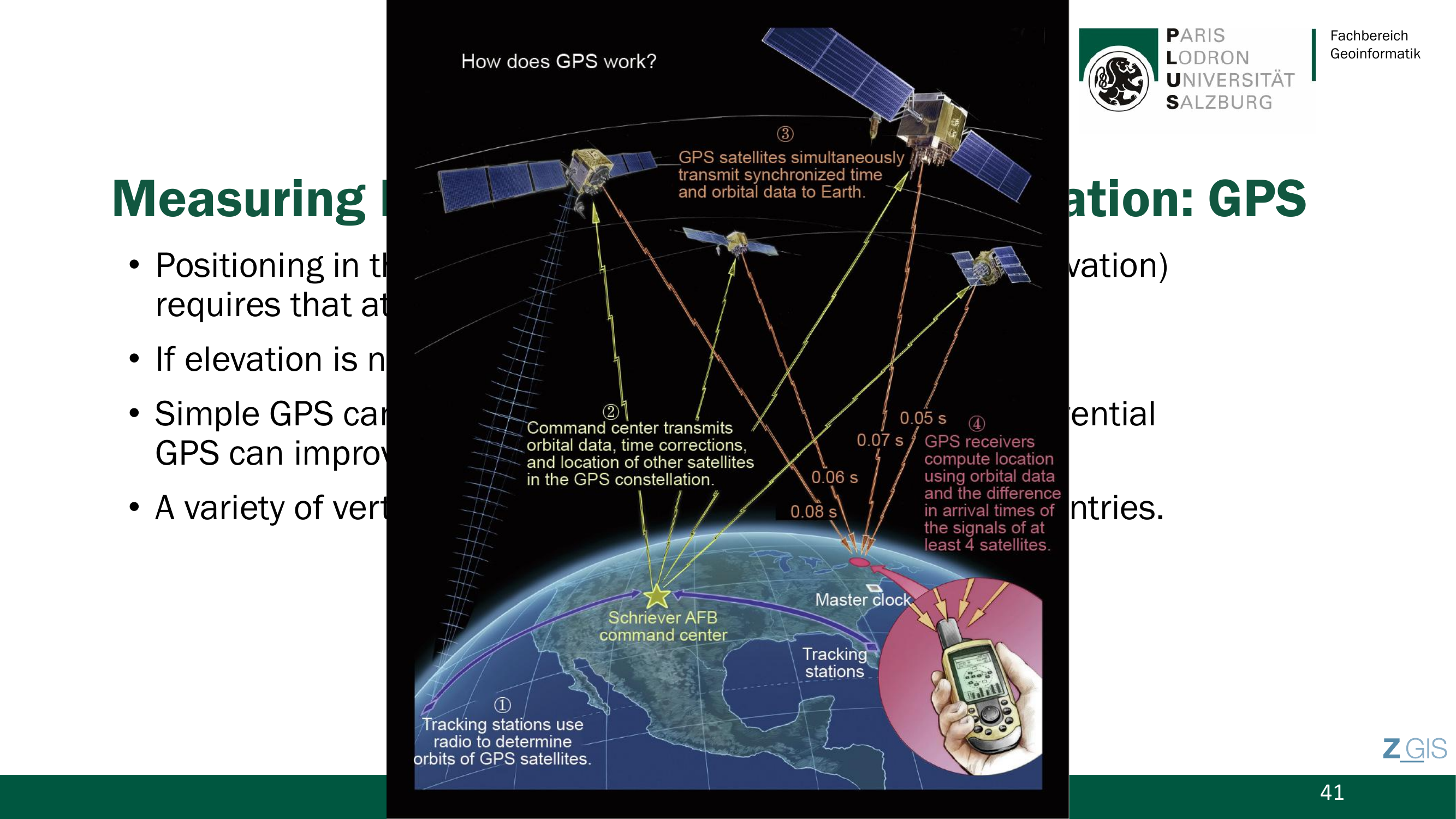

Die GPS-Systemarchitektur besteht aus drei Segmenten: Tracking-Stationen auf der Erde überwachen die Satelliten und senden Korrekturdaten an das Kommandozentrum (Schriever Air Force Base), das wiederum die Satelliten steuert. Die Satelliten senden ihre Signale an die Empfänger auf der Erde. Neben dem amerikanischen GPS existieren weitere globale Navigationssatellitensysteme: GLONASS (Russland), Galileo (Europäische Union) und BeiDou (China). Moderne Empfänger nutzen typischerweise Signale mehrerer Systeme gleichzeitig, was die Genauigkeit und Verfügbarkeit deutlich verbessert. Ergänzend aus den YouTube-Videos: WGS84 ist das Standard-Datum für GPS, mit einem Fehler von weniger als 2 Zentimetern - "accurate enough to get you to the nearest Indian restaurant."

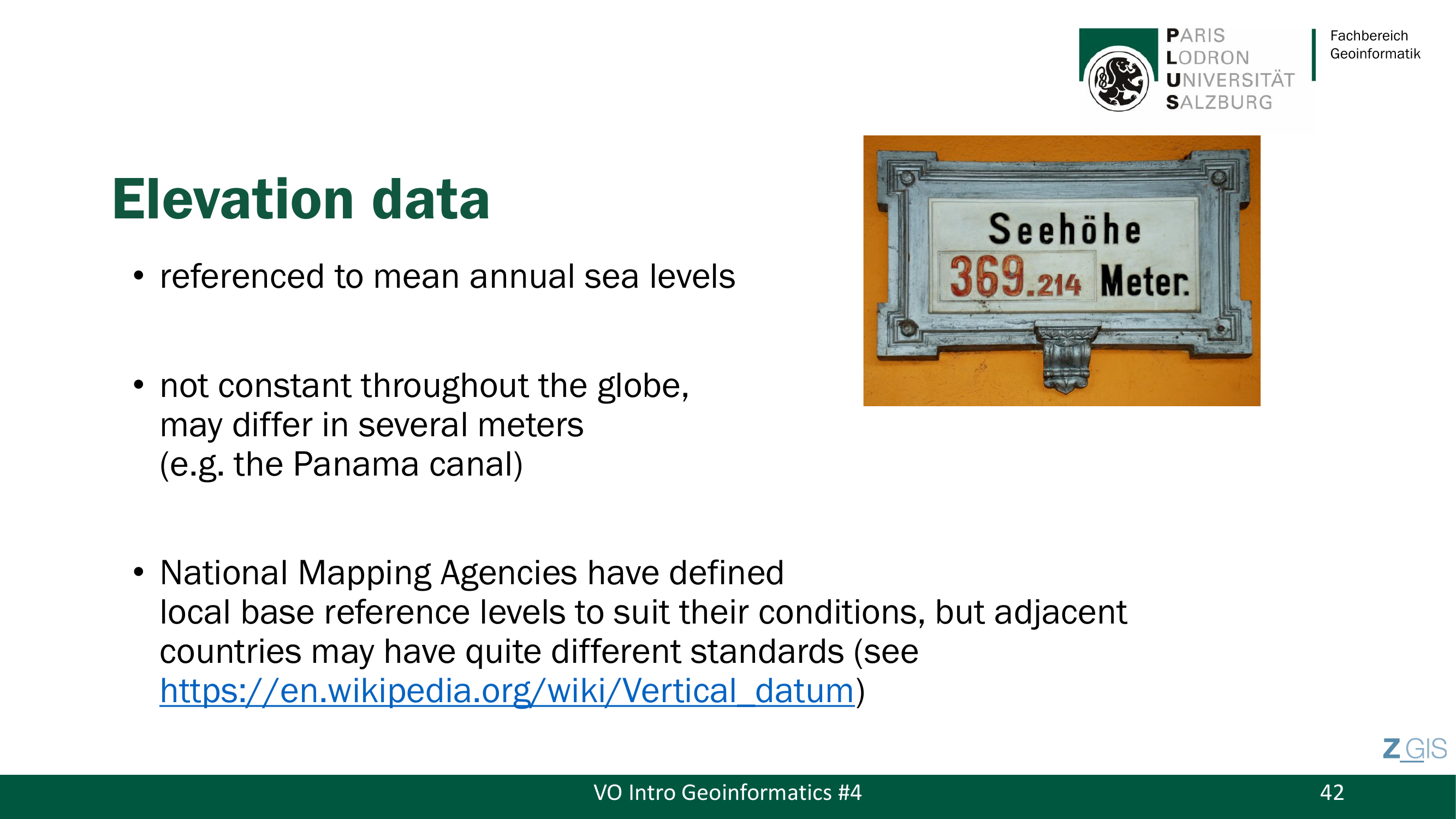

Höhendaten (Elevation Data) stellen ein eigenes Referenzierungsproblem dar. Höhenangaben beziehen sich auf den mittleren jährlichen Meeresspiegel (Seehöhe), aber dieser Meeresspiegel ist global nicht konstant. Am Panamakanal etwa unterscheidet sich der Meeresspiegel zwischen Atlantik und Pazifik um mehrere Meter. Nationale Vermessungsbehörden definieren daher jeweils lokale Bezugsniveaus (Vertikaldatums), was dazu führt, dass benachbarte Länder unterschiedliche Höhenbezugssysteme verwenden können. Die Höhe eines Punktes kann also je nach verwendetem Vertikaldatum unterschiedlich angegeben werden. Der Prof merkt an, dass dieses Thema von den Studierenden selbständig vertieft werden kann, und geht in der Vorlesung nicht weiter ins Detail.
Fazit¶

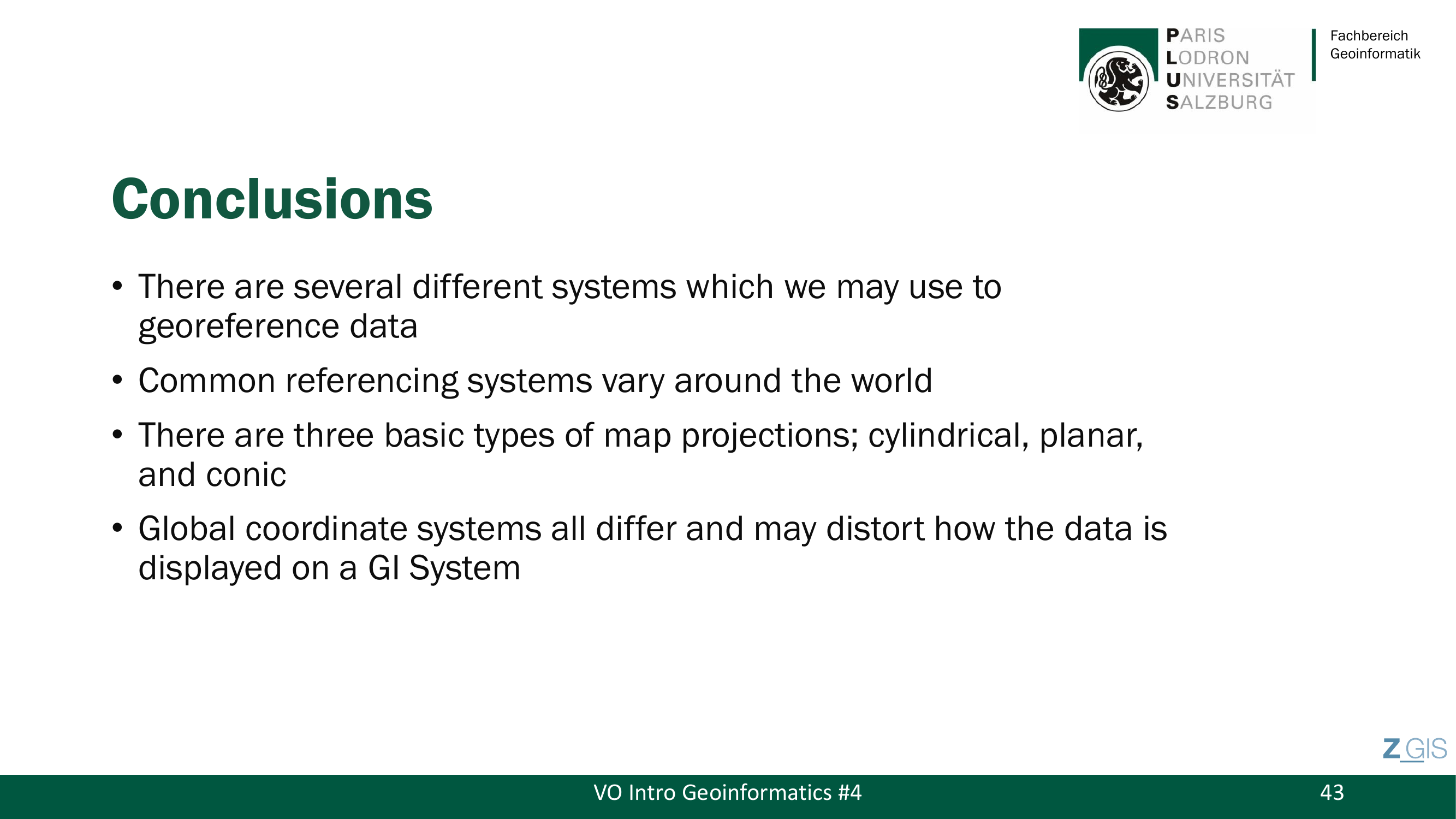

Georeferenzierung ist weit mehr als das bloße Zuweisen von Koordinaten. Sie umfasst ein breites Spektrum von Methoden - von Ortsnamen und Postleitzahlen über lineare Referenzierung und Katastersysteme bis hin zu mathematisch präzisen Koordinatensystemen und satellitengestützter Navigation. Das grundlegende Dilemma - eine gekrümmte Oberfläche verzerrungsfrei auf eine Ebene abzubilden - ist mathematisch unlösbar, aber durch kluge Projektionswahl (insbesondere UTM) auf ein Minimum reduzierbar. Wer in der Geoinformatik mit räumlichen Daten arbeitet, muss die in dieser Lecture behandelten Konzepte nicht nur kennen, sondern auch praktisch anwenden können: das richtige Koordinatensystem wählen, zwischen Systemen umrechnen und die Grenzen jeder Projektion einschätzen. Denn wie die Geschichte vom grenzüberschreitenden Projekt zeigt - wer Koordinatensysteme ignoriert, dessen Daten landen am Nordpol.
