L2: Electromagnetic Radiation (EMR) Principles - Skript

Der Remote-Sensing-Prozess und seine physikalischen Grundlagen

Bevor wir in die physikalischen Details der elektromagnetischen Strahlung eintauchen, lohnt es sich, den gesamten Fernerkundungsprozess im Blick zu behalten. Fernerkundung (Remote Sensing) ist, wie in L1 eingeführt, sowohl ein Werkzeug (Tool) als auch eine Methode. Die Sensoren messen die Menge an elektromagnetischer Strahlung (Electromagnetic Radiation, EMR), die von Objekten und Oberflächen reflektiert oder emittiert wird. Durch Bildinterpretation und digitale Bildverarbeitung werden aus diesen Rohdaten zielgerichtete Informationen gewonnen.

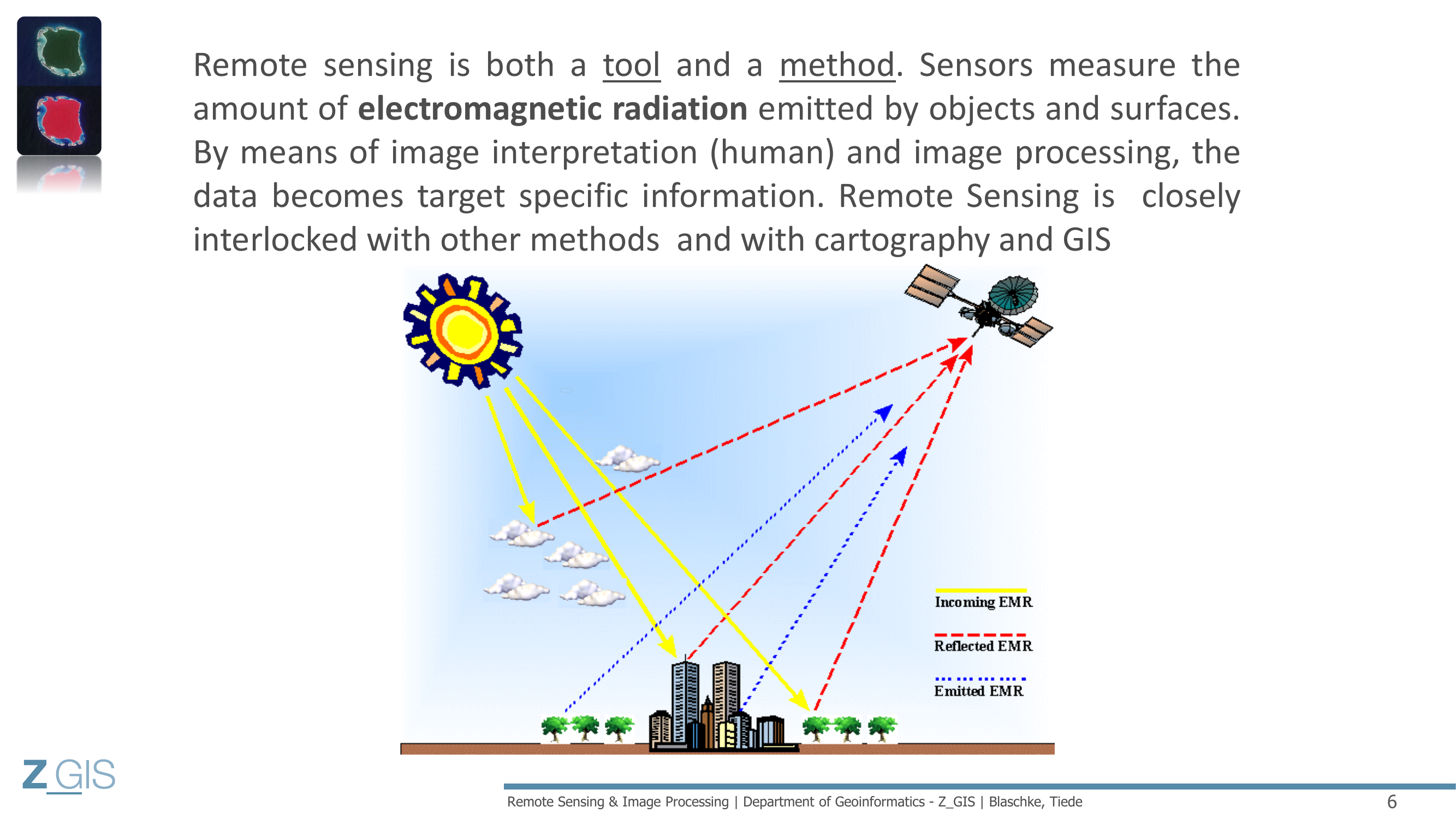

Slide 6

Auf Slide 6 sieht man das Grundprinzip schematisch dargestellt: Die Sonne sendet eingehende EMR (Incoming EMR, gelbe Pfeile) aus. Diese Strahlung trifft auf die Erdoberfläche, wird dort teilweise reflektiert (Reflected EMR, rote gestrichelte Pfeile) und teilweise emittiert (Emitted EMR, blaue gepunktete Pfeile). Der Sensor auf dem Satelliten erfasst diese reflektierte und emittierte Strahlung. Dieses Kapitel widmet sich genau diesen physikalischen Grundlagen - denn ohne sie versteht man nicht, was ein Sensor eigentlich misst.

Slide 7

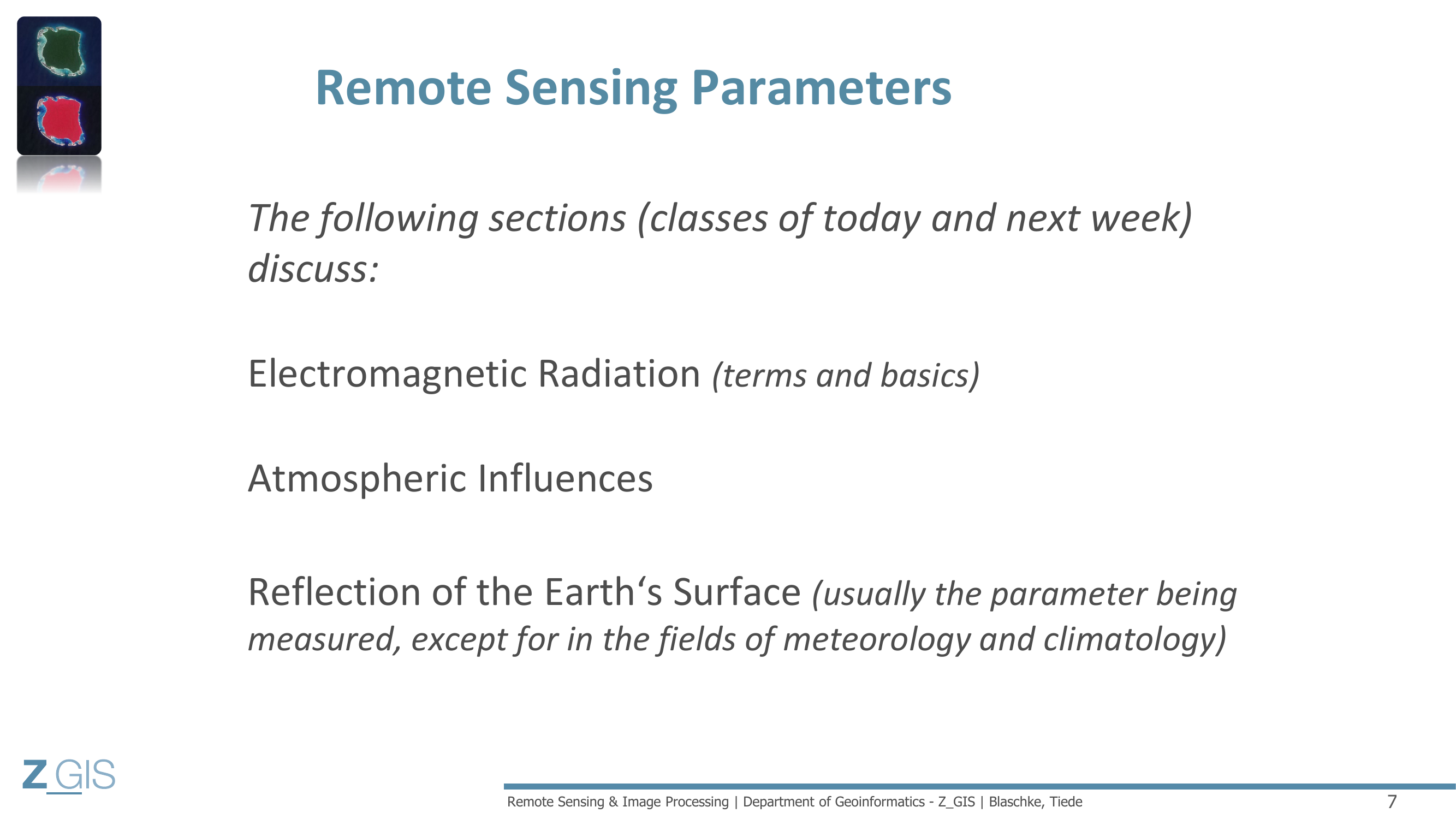

Slide 7 gibt den Fahrplan für diese und die nächste Einheit vor: Wir besprechen die elektromagnetische Strahlung selbst (Begriffe und Grundlagen), die atmosphärischen Einflüsse und die Reflexion an der Erdoberfläche. Letztere ist der Parameter, der in den meisten Fernerkundungsanwendungen tatsächlich gemessen wird - mit Ausnahme der Meteorologie und Klimatologie, wo die Atmosphäre selbst im Fokus steht.


Warum EMR verstehen? - Vom blauen Himmel zum roten Sonnenuntergang

Slide 24

Warum ist der Himmel blau? Warum sind Wolken weiß oder grau? Warum erscheint die Sonne beim Sonnenuntergang rot? Diese Alltagsfragen, die der Professor laut Transkript auch gerne in Prüfungen stellt, lassen sich nur mit einem grundlegenden Verständnis der elektromagnetischen Strahlung beantworten. EMR ist das zentrale Medium, über das Fernerkundung funktioniert. Jedes Satellitenband, jede Reflexionskurve, jede atmosphärische Korrektur basiert auf den physikalischen Prinzipien, die wir jetzt durchgehen.

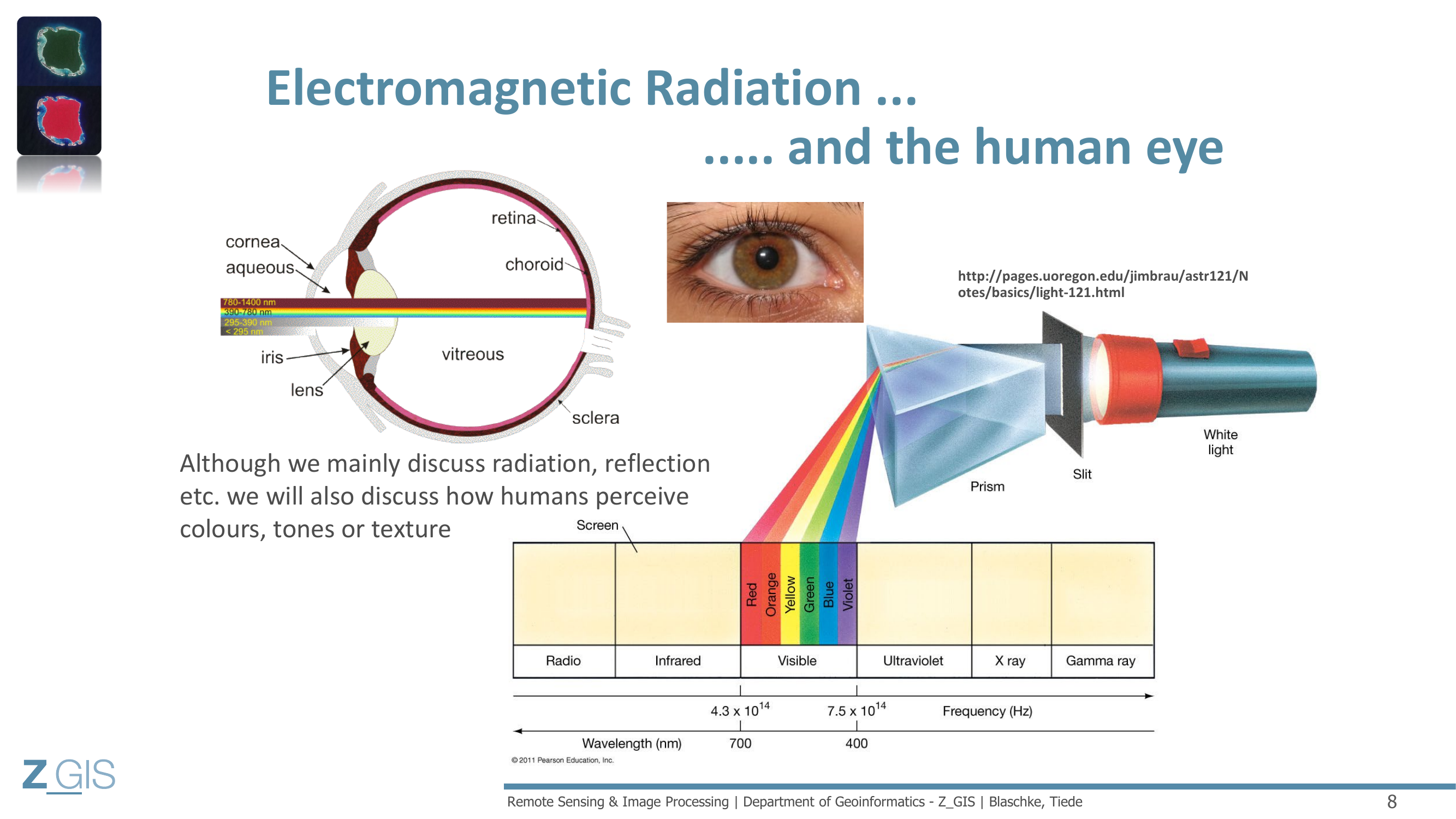

Slide 8

Auf Slide 8 sieht man links den Querschnitt des menschlichen Auges. Die Retina (Netzhaut) ist nur für einen winzigen Ausschnitt des elektromagnetischen Spektrums empfindlich, nämlich für Wellenlängen zwischen etwa 400 und 700 Nanometern. Rechts daneben ein Prisma, das weißes Licht in seine Spektralfarben zerlegt. Das ist ein Schlüsselkonzept: Was wir als "weißes Licht" wahrnehmen, ist in Wirklichkeit eine Mischung aus vielen verschiedenen Wellenlängen. Das elektromagnetische Spektrum reicht von Radio über Infrarot und Visible bis zu Ultraviolett, Röntgen- und Gammastrahlung, aber unser Auge sieht davon nur einen Bruchteil.

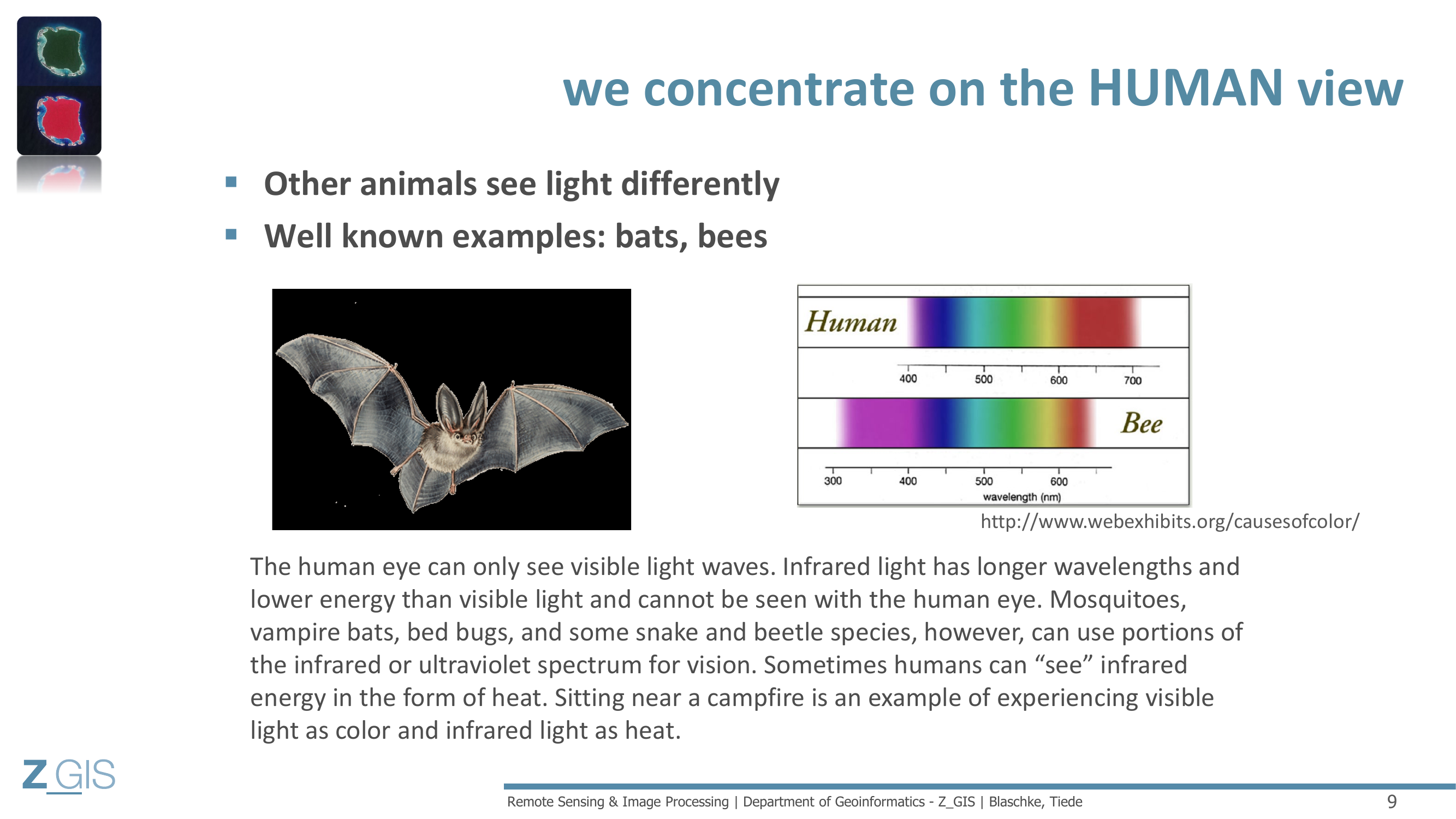

Slide 9

Andere Tiere sehen die Welt ganz anders. Auf Slide 9 wird gezeigt, dass das menschliche Auge nur sichtbares Licht (ca. 400-700 nm) wahrnimmt, während beispielsweise Bienen bis ins Ultraviolette sehen können (ab ca. 300 nm), dafür aber kein Rot wahrnehmen. Fledermäuse, Moskitos und manche Schlangen nutzen Teile des Infrarotspektrums für ihre Wahrnehmung. Manchmal "spüren" auch Menschen Infrarot, nämlich als Wärme - wenn man neben einem Lagerfeuer sitzt, erlebt man sichtbares Licht als Farbe und Infrarotlicht als Wärme.


EMR-Grundlagen: Wellenmodell, Teilchenmodell und die zentralen Formeln

Die duale Natur der elektromagnetischen Strahlung

Slide 30

Elektromagnetische Strahlung (Electromagnetic Radiation, EMR) ist eine Form der Energieausbreitung mit Lichtgeschwindigkeit in Form eines wechselnden elektromagnetischen Feldes. Sie lässt sich entweder über die Wellenlänge (Wavelength, Lambda) oder über die Frequenz (Frequency, v) beschreiben, die in Hertz (Hz) gemessen wird (Schwingungen pro Sekunde).

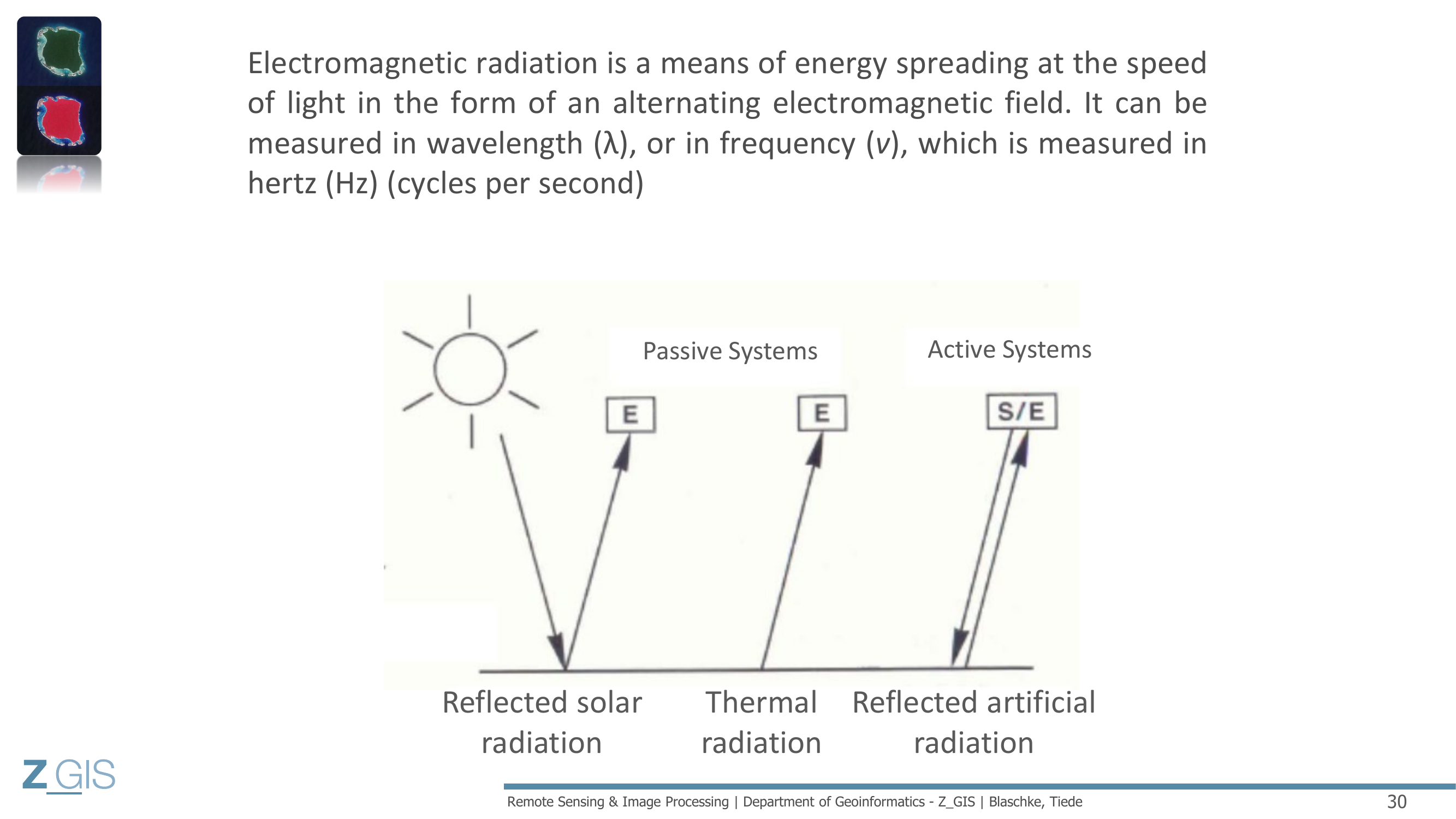

Auf Slide 30 sind die drei Grundsituationen dargestellt, in denen ein Fernerkundungssensor Strahlung empfangen kann: Bei passiven Systemen (Passive Systems) wird entweder die von der Sonne reflektierte Solarstrahlung (Reflected solar radiation) gemessen oder die von der Erdoberfläche selbst emittierte Wärmestrahlung (Thermal radiation). Bei aktiven Systemen (Active Systems) wie Radar sendet der Sensor selbst Strahlung aus und misst das zurückkehrende Signal (Reflected artificial radiation). In dieser Vorlesung liegt der Fokus auf passiven Systemen.

Slide 31

Slide 31 zeigt das zentrale Konzept: EMR ist gleichzeitig Teilchen (Particle) und Welle (Wave). Das ist der sogenannte Welle-Teilchen-Dualismus (Wave-Particle Duality) - ein Kernkonzept, das prüfungsrelevant ist (Fragenkatalog F8). Die Strahlung besteht aus kombinierten elektrischen und magnetischen Feldern, die als Quanten (Quanta) oder Photonen (Photons) bezeichnet werden. Diese sind masselos. Der Professor betont dazu auf der Slide: "Remember high school physics!" EMR kann sich im Vakuum ausbreiten und gleichzeitig mit physischer Materie in Bezug auf deren elektrische Eigenschaften und Schwingungscharakteristiken wechselwirken.

Das Wellenmodell im Detail

Slide 34

Um 1860 beschrieb James Maxwell (1831-1879) die elektromagnetische Strahlung als eine Welle, die sich mit Lichtgeschwindigkeit ausbreitet (c ist ungefähr \(3 \times 10^8\) m/s). Die elektromagnetische Welle besteht aus zwei schwingenden Feldern - einem elektrischen Feld (Electric Field, E) und einem magnetischen Feld (Magnetic Field, M). Die beiden Vektoren stehen rechtwinklig (orthogonal) zueinander, und beide stehen senkrecht zur Ausbreitungsrichtung. Das ist auf Slide 34 anschaulich als dreidimensionale Darstellung zu sehen: Das elektrische Feld schwingt in der einen Ebene, das magnetische Feld in der dazu senkrechten Ebene, und die Welle breitet sich in der dritten Richtung mit Lichtgeschwindigkeit c aus.

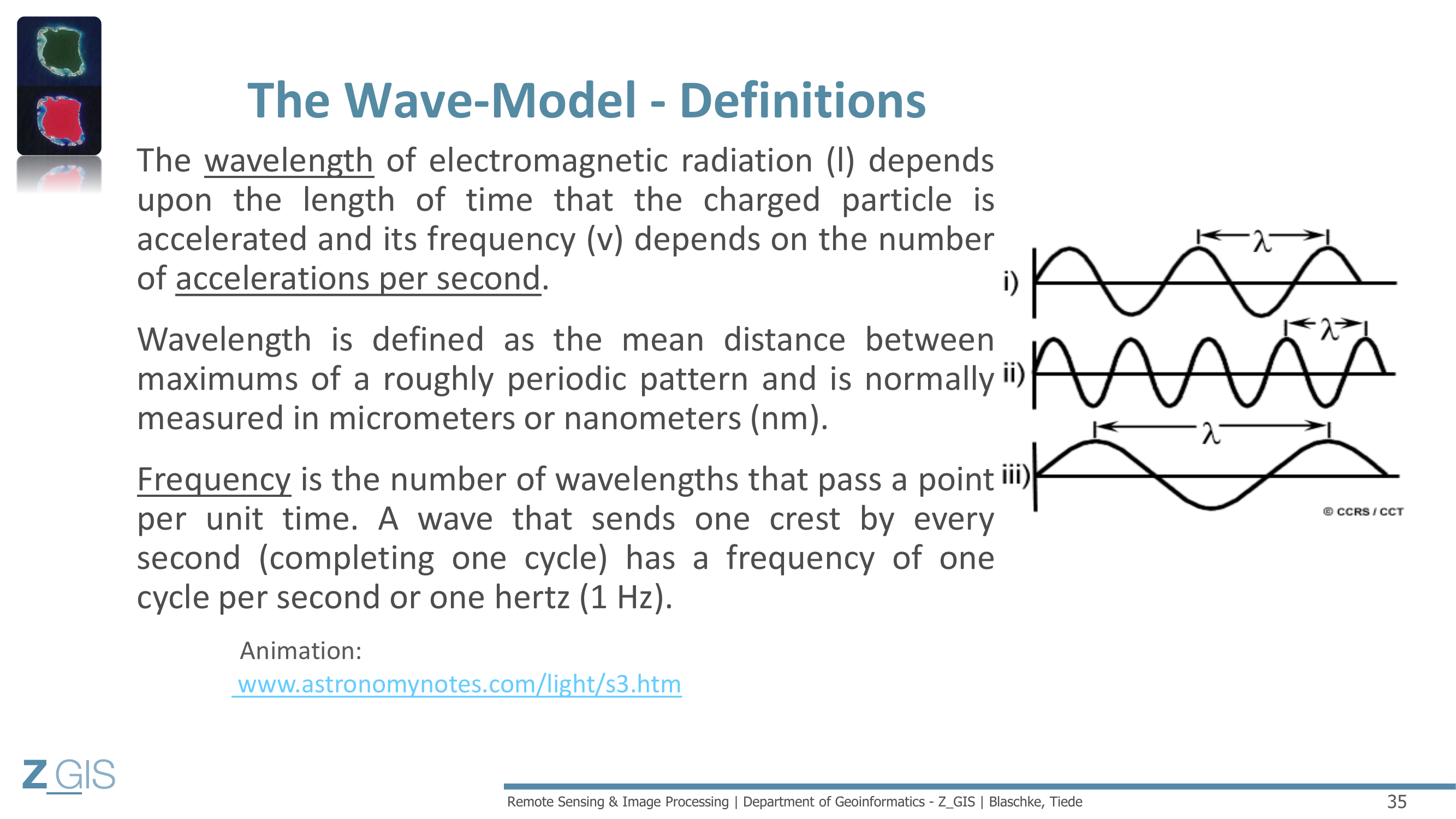

Slide 35

Auf Slide 35 werden die Definitionen präzisiert. Die Wellenlänge (Wavelength, Lambda) der elektromagnetischen Strahlung hängt von der Dauer ab, über die ein geladenes Teilchen beschleunigt wird. Die Wellenlänge ist definiert als der mittlere Abstand zwischen den Maxima eines periodischen Musters und wird üblicherweise in Mikrometern (um) oder Nanometern (nm) gemessen. Die Frequenz (Frequency, v) ist die Anzahl der Wellenlängen, die pro Zeiteinheit einen festen Punkt passieren. Eine Welle, die pro Sekunde einen vollständigen Zyklus durchläuft, hat eine Frequenz von 1 Hertz (1 Hz). Rechts auf der Slide sieht man drei Wellenformen: (i) eine Welle mit langer Wellenlänge und niedriger Frequenz, (ii) eine mit kürzerer Wellenlänge und höherer Frequenz, und (iii) eine mit noch längerer Wellenlänge.

Die zentrale Wellenformel: \(c = \lambda \cdot \nu\)

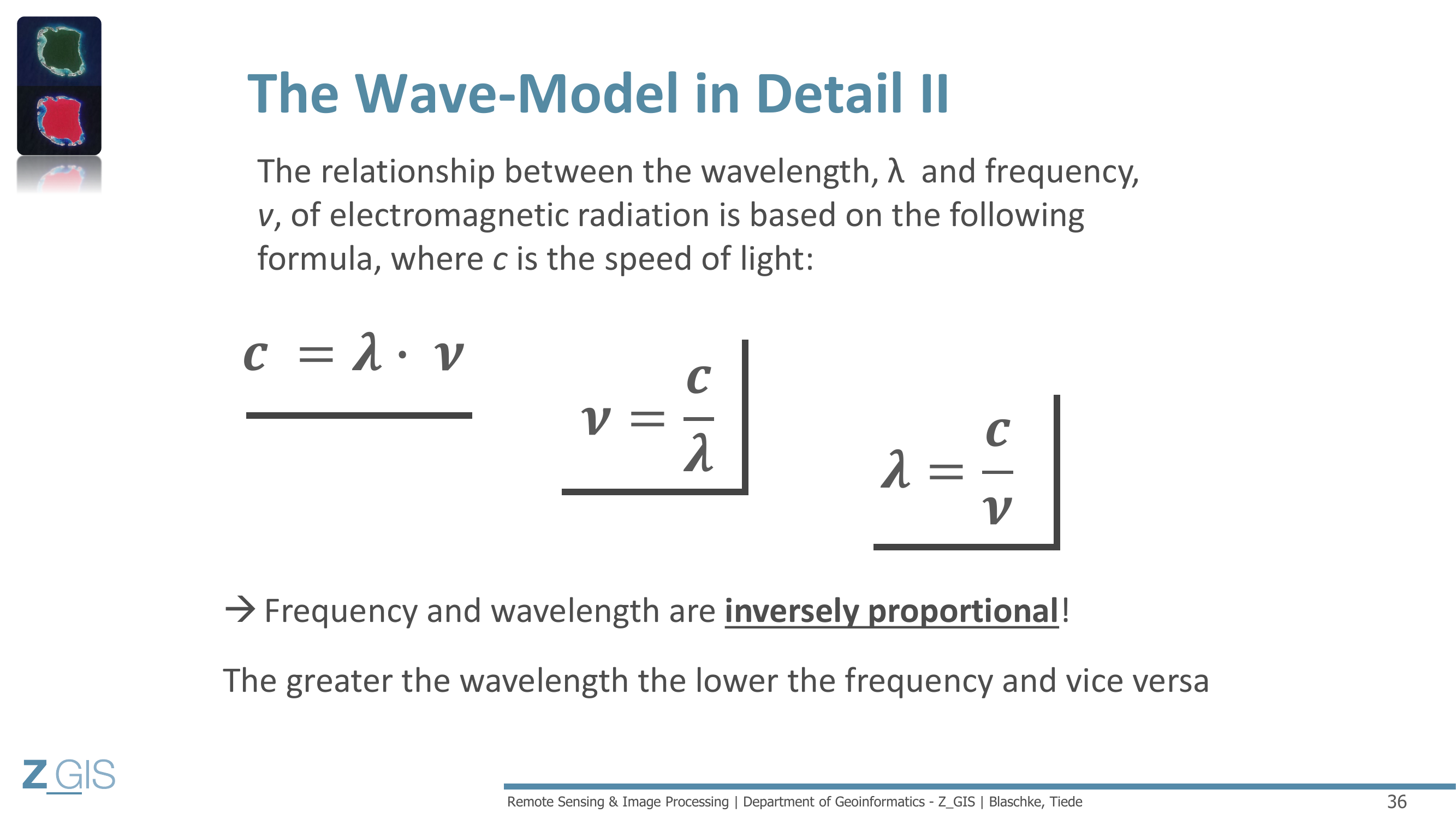

Slide 36

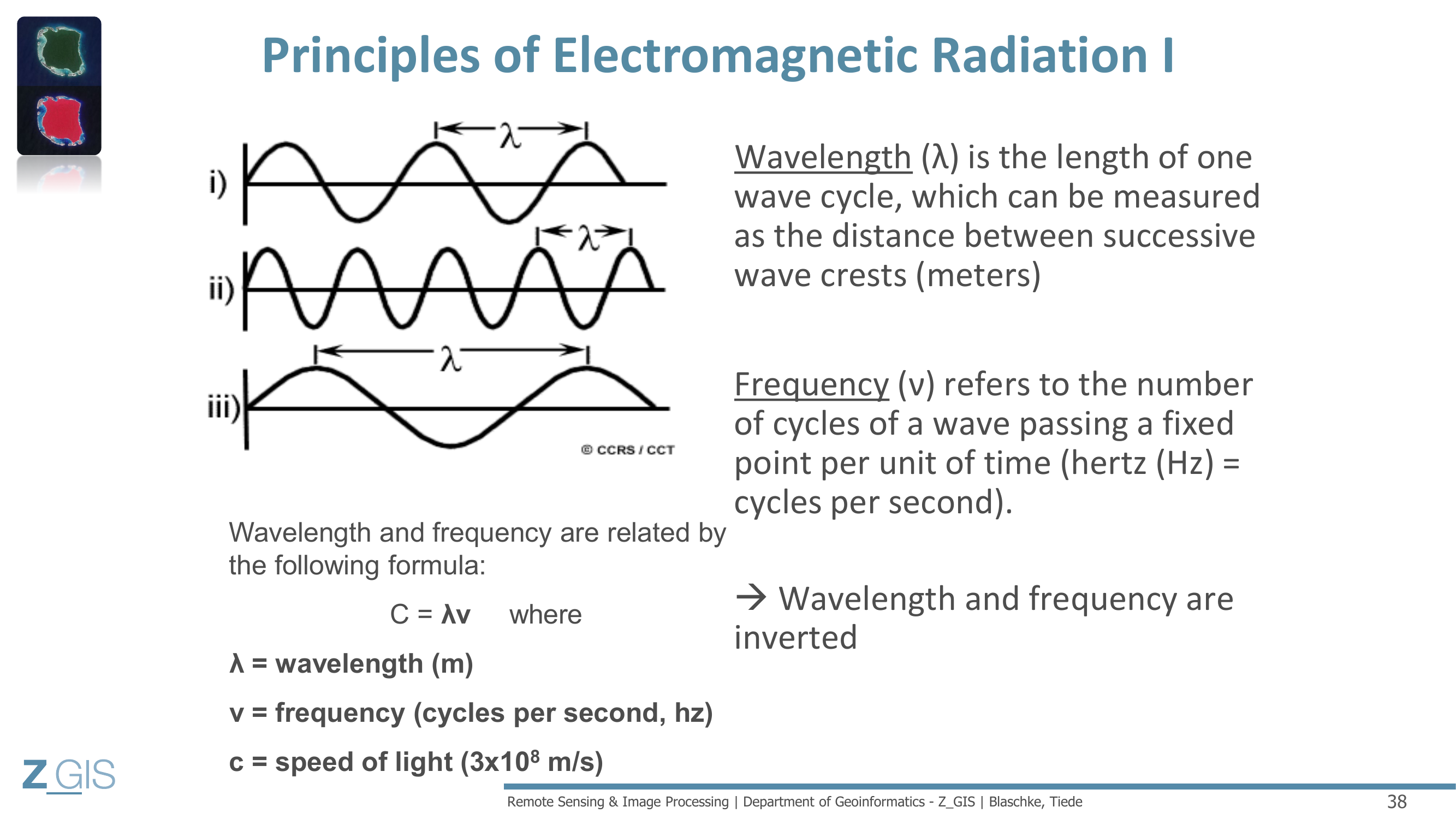

Die Beziehung zwischen Wellenlänge und Frequenz wird durch eine der wichtigsten Formeln der Fernerkundung ausgedrückt:

\(c = \lambda \cdot \nu\)

Dabei ist \(c\) die Lichtgeschwindigkeit (ca. \(3 \times 10^8\) m/s), \(\lambda\) die Wellenlänge und \(\nu\) (griechisch "Ny") die Frequenz. Daraus ergeben sich auch die Umstellungen: \(\nu = \frac{c}{\lambda}\) und \(\lambda = \frac{c}{\nu}\). Die entscheidende Erkenntnis: Wellenlänge und Frequenz sind umgekehrt proportional (inversely proportional). Je größer die Wellenlänge, desto niedriger die Frequenz -- und umgekehrt. Diese Formel ist laut Fragenkatalog (F9) absolutes Kernwissen.

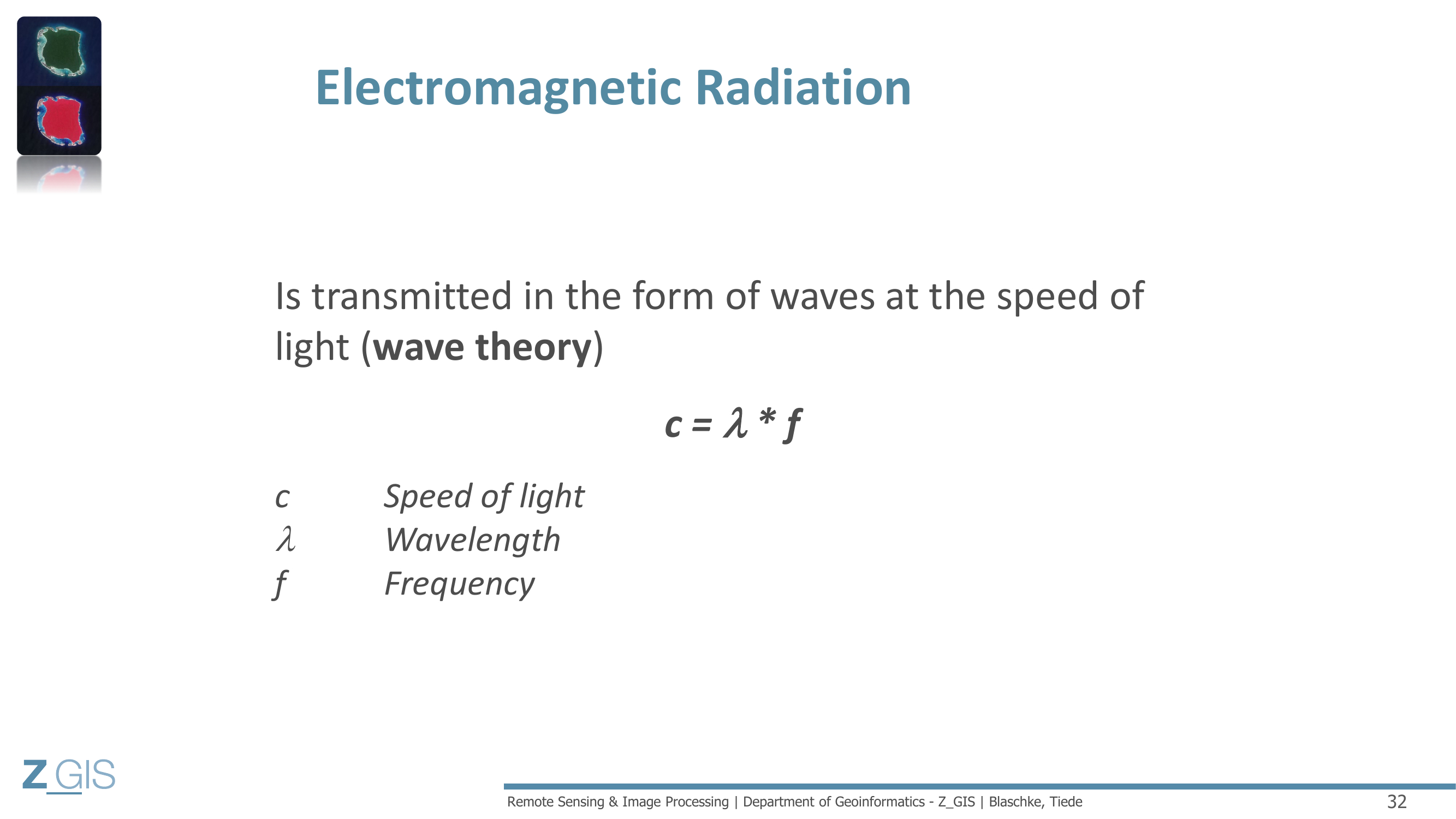

Slide 32

Slide 33

Das Teilchenmodell und die Quantentheorie

Slide 67

Vor 1905 wurde Licht als glatte, kontinuierliche Welle betrachtet. Dann fand Albert Einstein (1879-1955) heraus, dass Licht bei der Wechselwirkung mit Elektronen einen anderen Charakter zeigt. Es verhält sich so, als bestünde es aus vielen einzelnen Teilchen, den Photonen (Photons), die teilchenartige Eigenschaften wie Energie und Impuls tragen. Auf die Frage "What is light?" würden die meisten Physiker heute antworten: "Light is a particular kind of matter." Man beschreibt elektromagnetische Energie manchmal in Bezug auf ihre wellenartigen Eigenschaften, aber wenn die Energie mit Materie wechselwirkt, ist es nützlich, sie als diskrete Energiepakete oder Quanten zu beschreiben.

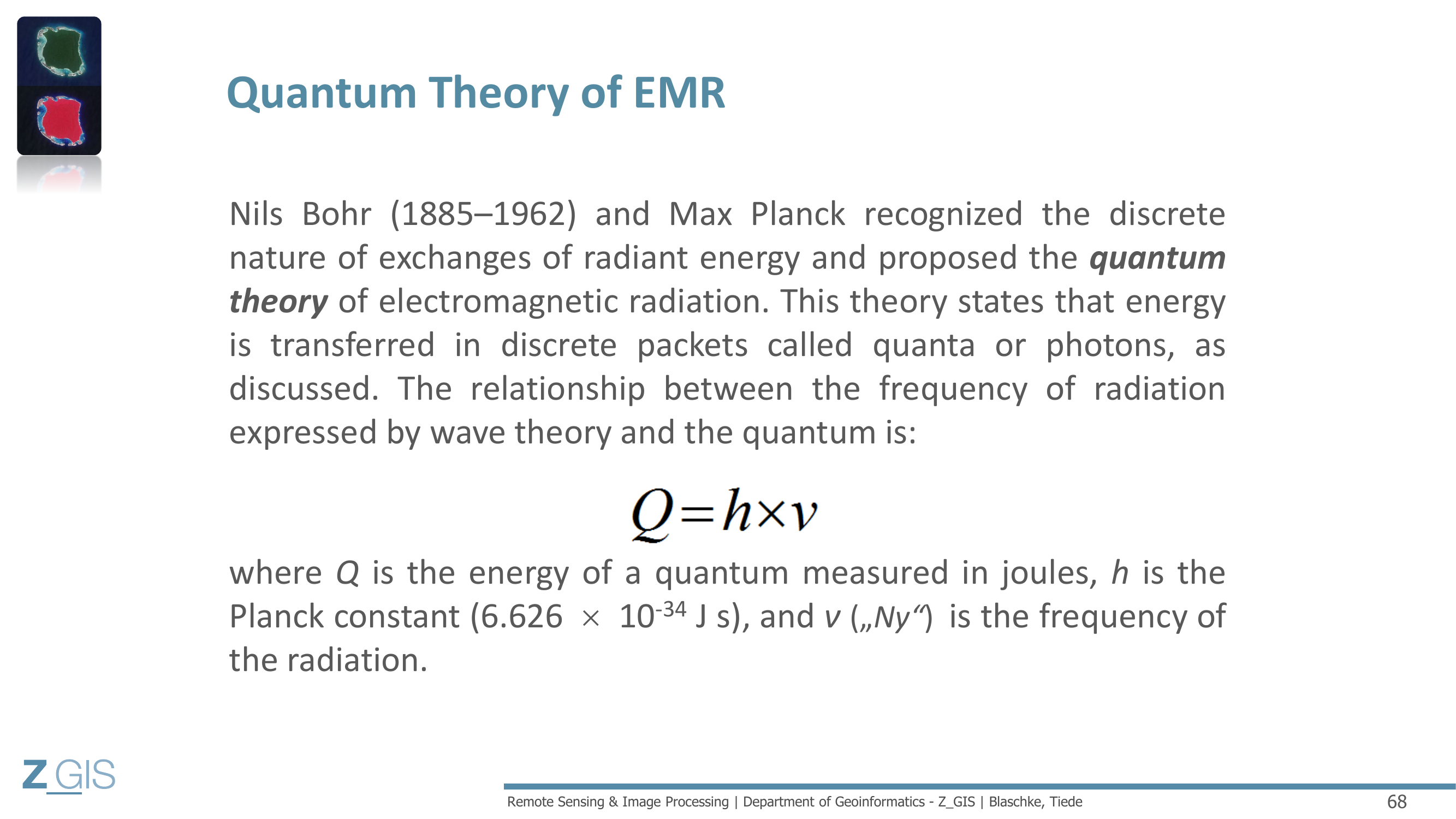

Slide 68

Nils Bohr (1885-1962) und Max Planck erkannten die diskrete Natur des Energieaustauschs und schlugen die Quantentheorie (Quantum Theory) der elektromagnetischen Strahlung vor. Diese Theorie besagt, dass Energie in diskreten Paketen - Quanten oder Photonen - übertragen wird. Die Beziehung zwischen der Frequenz der Strahlung (ausgedrückt durch die Wellentheorie) und dem Quant ist:

\(Q = h \cdot \nu\)

Dabei ist \(Q\) die Energie eines Quants (gemessen in Joule), \(h\) die Plancksche Konstante (Planck's Constant, \(6{,}626 \times 10^{-34}\) J·s) und \(\nu\) die Frequenz der Strahlung. Das bedeutet: Je kürzer die Wellenlänge (= je höher die Frequenz), desto größer die Energie. Deshalb ist Gamma- und Röntgenstrahlung so energiereich und gefährlich, während Radiowellen zwar allgegenwärtig sind, aber harmlos. Diese Formel ist ebenfalls Kernwissen (F9).

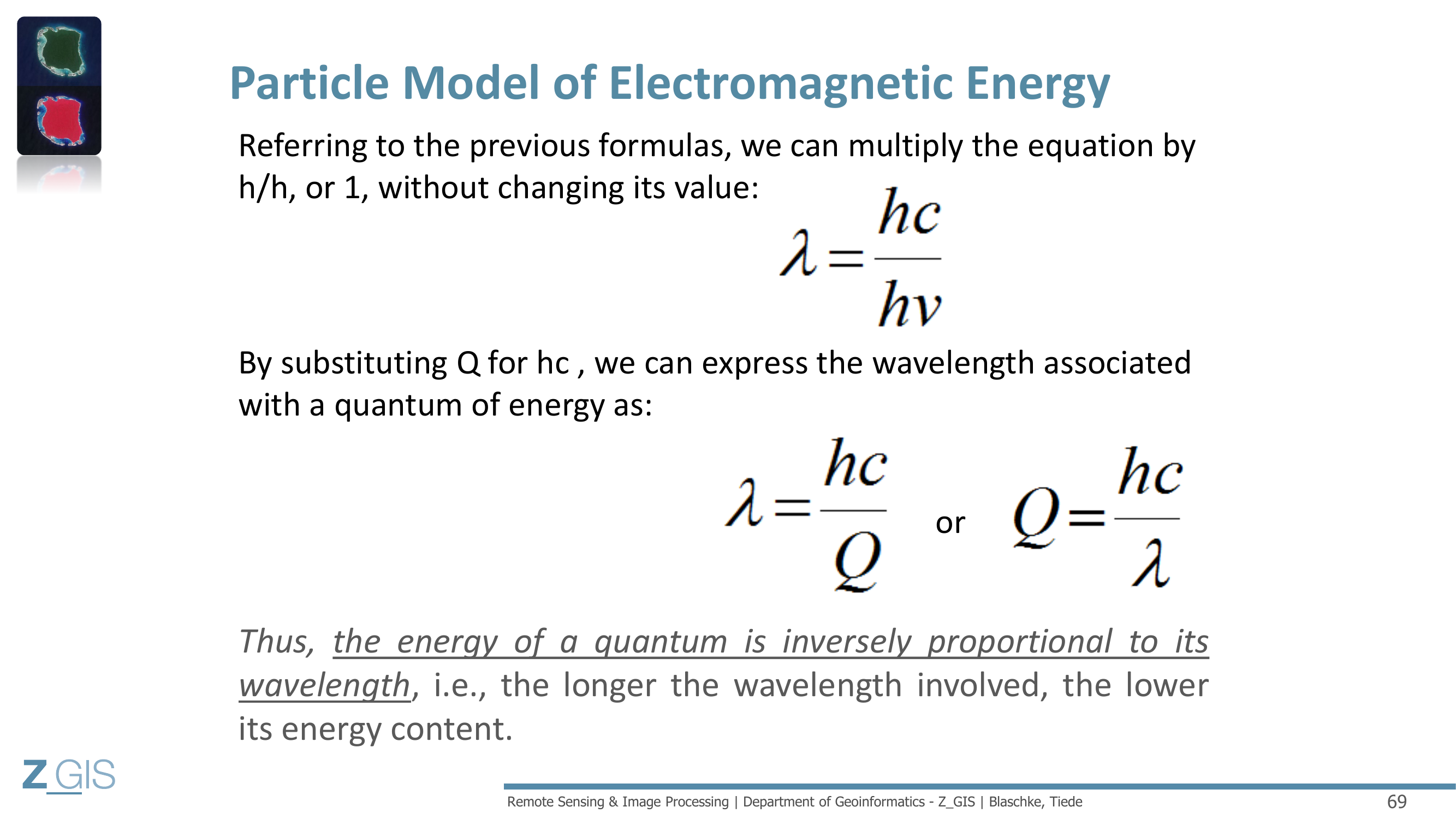

Slide 69

Slide 69 zeigt die mathematische Verknüpfung beider Modelle. Durch Kombination der Formeln c = Lambda x v und Q = h x v ergibt sich:

\(\lambda = \frac{hc}{Q}\) oder umgekehrt \(Q = \frac{hc}{\lambda}\)

Die Energie eines Quants ist also umgekehrt proportional zu seiner Wellenlänge. Je länger die Wellenlänge, desto geringer der Energiegehalt. Das hat direkte praktische Konsequenzen für die Fernerkundung: Bei langen Wellenlängen (z.B. Mikrowellen) ist die Energie pro Photon sehr gering, was die Detektion schwieriger macht und größere Empfangsflächen erfordert.

Slide 70

Slide 70 erklärt den atomaren Hintergrund: Elektronen (Electrons) sind negativ geladene Teilchen, die den positiv geladenen Atomkern (Nucleus) umkreisen. Die Bahnen der Elektronen können als Energieniveaus (Energy Levels) betrachtet werden. Wenn ein Atom genug Energie erhält, springt ein Elektron auf ein höheres Niveau - das Atom wird als angeregt (Excited) bezeichnet. Nach etwa \(10^{-8}\) Sekunden fällt das Elektron zurück und gibt dabei Strahlung ab. Die Wellenlänge dieser Strahlung hängt von der Energiemenge ab, die nötig war, um das Elektron anzuheben.

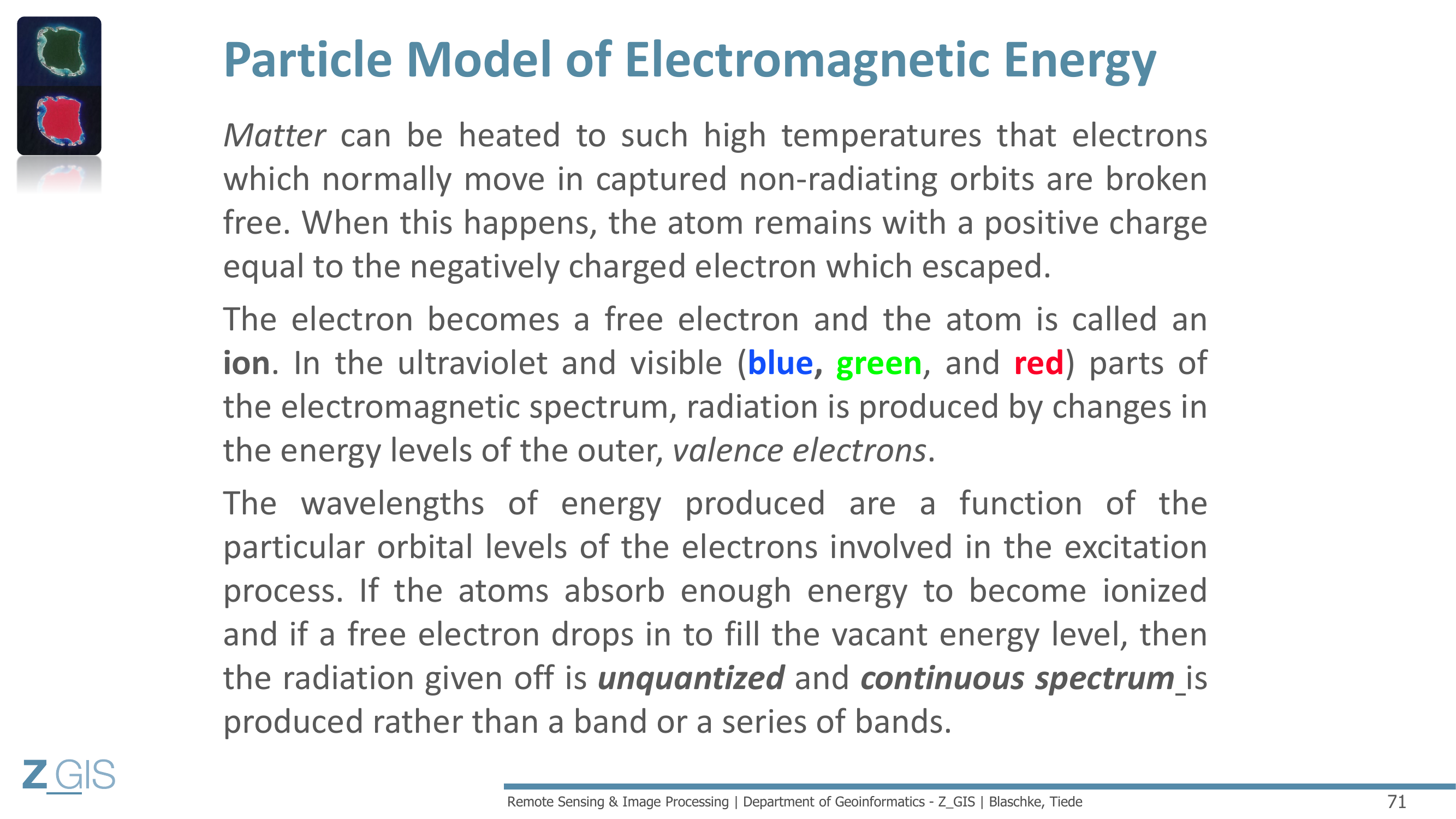

Slide 71


Das elektromagnetische Spektrum: Von UV bis Mikrowellen

Überblick über das gesamte Spektrum

Slide 39

Slide 39 zeigt das elektromagnetische Spektrum in seiner ganzen Breite. Links befinden sich die kurzen Wellenlängen (Short Wavelengths) - kosmische Strahlung, Gammastrahlung, Röntgenstrahlung - und rechts die langen Wellenlängen (Long Wavelengths) - Mikrowellen, Radar, Radiowellen. In der Mitte, als winziger Ausschnitt, liegt das für den Menschen sichtbare Licht (Visible Light) zwischen etwa 400 und 700 Nanometern. Die UV-Strahlung (Ultraviolet, UV) ist die kürzeste sinnvoll nutzbare Wellenlänge in der Fernerkundung und grenzt unmittelbar an das sichtbare violette Licht an.

Slide 40

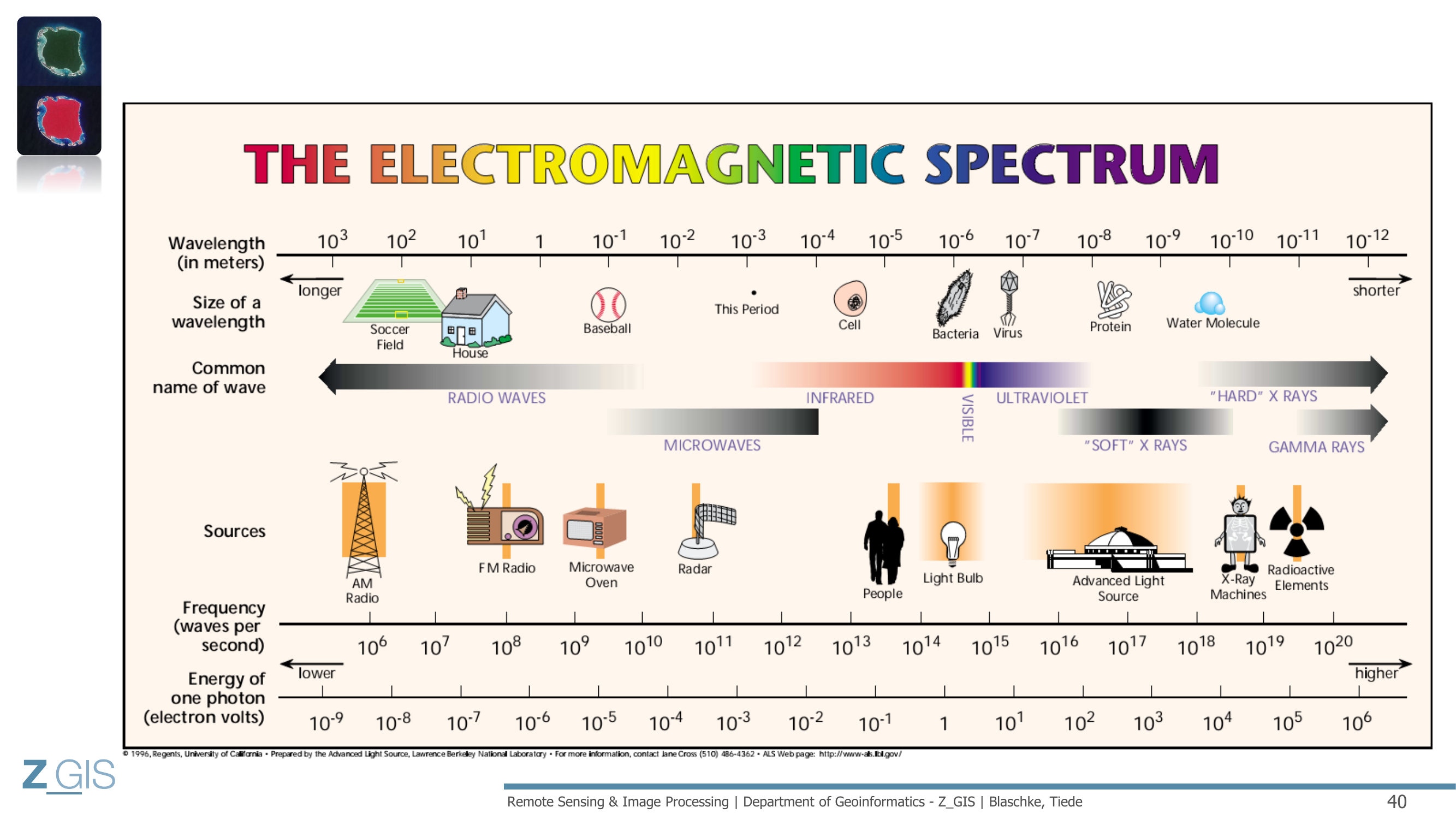

Auf Slide 40 sieht man eine besonders anschauliche Darstellung des Spektrums, die auch Alltagsvergleiche für die Wellenlängengrößen liefert: Radiowellen haben Wellenlängen in der Größenordnung eines Fußballfeldes oder Hauses, Mikrowellen entsprechen einem Baseball, Infrarotstrahlung einem Punkt (Satzzeichen), sichtbares Licht einer Zelle, UV-Strahlung Bakterien, und Gammastrahlung Wassermolekülen. Gleichzeitig sieht man die Frequenz- und Energieskala: Niedrige Frequenz und geringe Photonenenergie links, hohe Frequenz und hohe Energie rechts. Der Professor betont im Transkript: Die kürzeren Wellenlängen sind "more aggressive" - Gamma- und Röntgenstrahlung durchdringen unser Gewebe, weshalb sie gefährlich sind. Radiowellen hingegen sind überall im Raum, aber völlig harmlos.

Die Reihenfolge des Spektrums von kurzer zu langer Wellenlänge ist prüfungsrelevant (F10): Kosmische Strahlung, Gammastrahlung, Röntgenstrahlung (nicht RS-relevant), dann Ultraviolett (UV, ca. 0,01-0,4 um), Sichtbares Licht (VIS, 0,4-0,7 um), Nahes Infrarot (NIR, 0,7-1,3 um), Kurzwelliges Infrarot (SWIR, 1,3-3 um), Thermales Infrarot (TIR, 3-14 um), Mikrowellen/Radar (1 mm-1 m) und Radiowellen (> 1 m). Der Professor sagt dazu explizit: "You definitely need to know the order."

Sichtbares Licht (Visible Light)

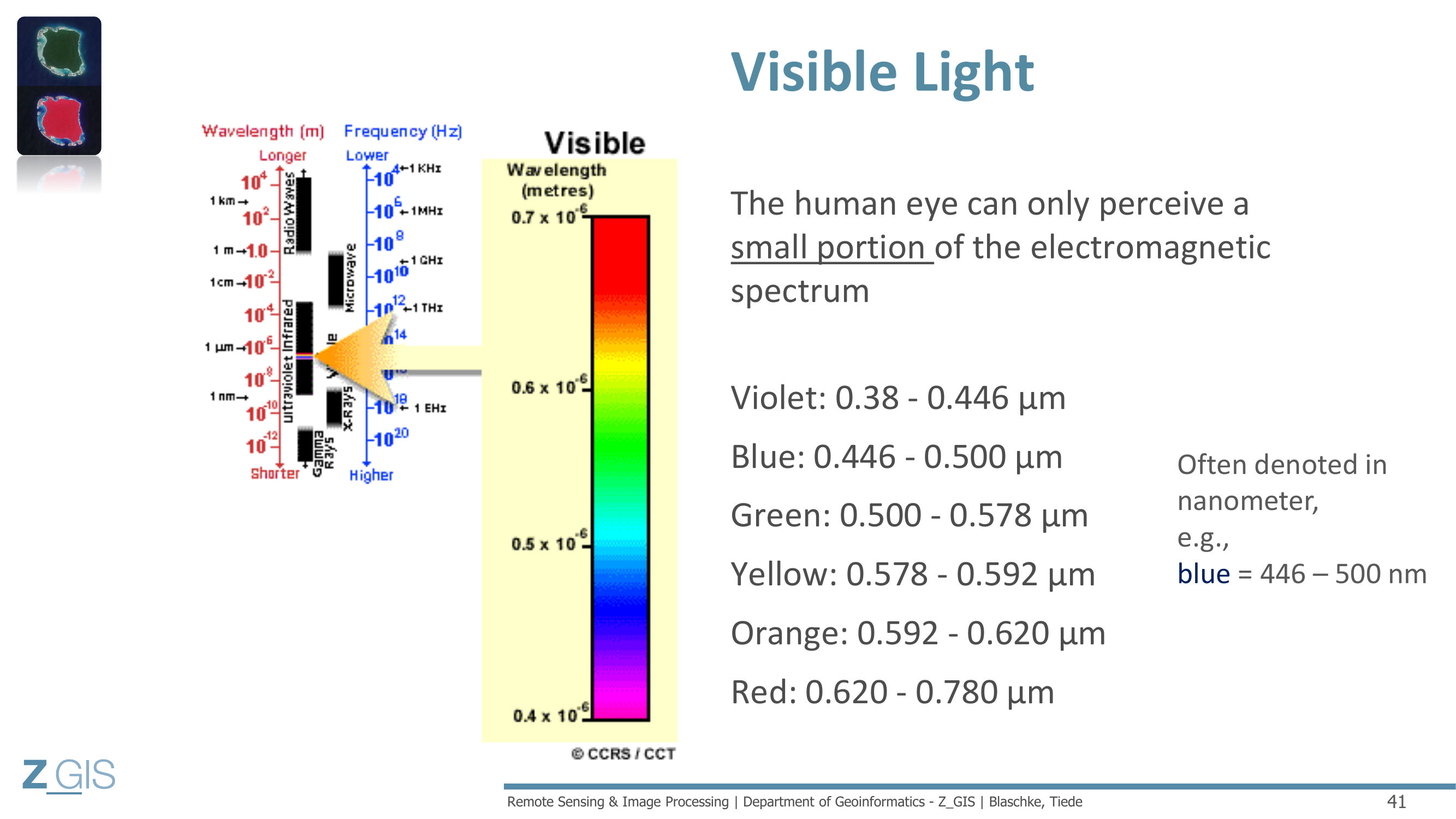

Slide 41

Das menschliche Auge kann nur einen kleinen Teil des EM-Spektrums wahrnehmen. Slide 41 zeigt die Unterteilung des sichtbaren Bereichs in seine Farben, die ebenfalls prüfungsrelevant sind (F11). Von kurzer zu langer Wellenlänge:

  • Violett: 0,38-0,446 um (380-446 nm)
  • Blau: 0,446-0,500 um (446-500 nm)
  • Grün: 0,500-0,578 um (500-578 nm)
  • Gelb: 0,578-0,592 um (578-592 nm)
  • Orange: 0,592-0,620 um (592-620 nm)
  • Rot: 0,620-0,780 um (620-780 nm)

Die Wellenlängen werden oft in Nanometern angegeben, z.B. Blue = 446-500 nm. Der Frequenzbereich des sichtbaren Lichts liegt bei \(4{,}3 \times 10^{14}\) bis \(7{,}5 \times 10^{14}\) Hz. Der Professor betont: "It's not about the third digit here. But you should have a rough idea. You definitely need to know the order."

Infrarot (IR)

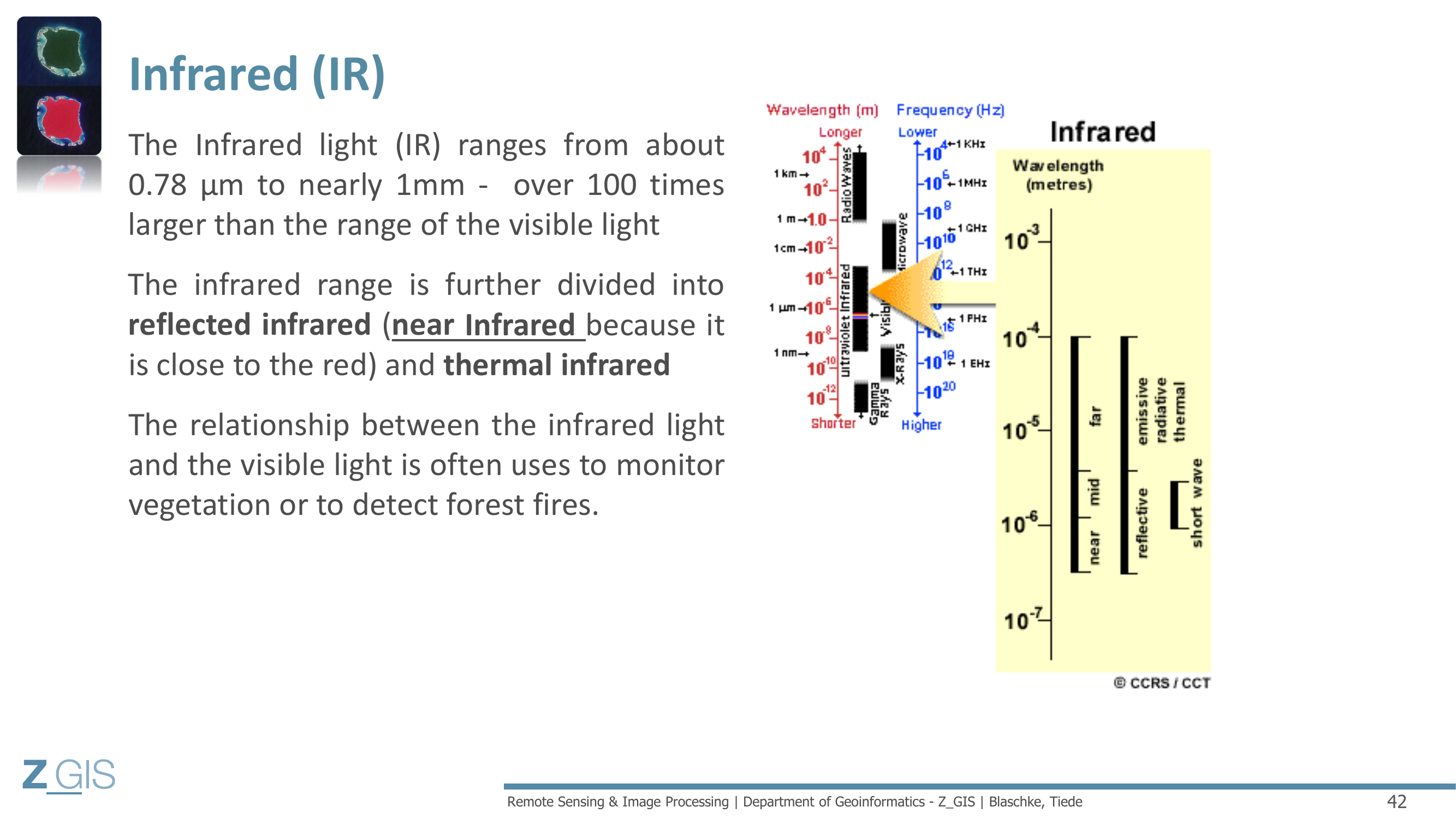

Slide 42

Das Infrarot (Infrared, IR) reicht von etwa 0,78 um bis fast 1 mm - das ist über hundertmal größer als der Bereich des sichtbaren Lichts. Der Name "Infrarot" kommt daher, dass es im Spektrum jenseits des Roten liegt ("infra" = unterhalb, im Sinne von niedrigerer Frequenz als Rot). Der Infrarotbereich wird weiter unterteilt in reflektiertes Infrarot (Reflected Infrared), auch nahes Infrarot (Near Infrared, NIR) genannt, weil es nahe am Roten liegt, und thermales Infrarot (Thermal Infrared, TIR). Die Beziehung zwischen Infrarot- und sichtbarem Licht wird in der Fernerkundung häufig genutzt, um Vegetation zu überwachen oder Waldbrände zu detektieren.

Mikrowellen

Slide 43

Mikrowellen (Microwaves) sind die längsten Wellen, die in der Fernerkundung verwendet werden, hauptsächlich bei Radarsystemen. Sie liegen zwischen dem thermalen Infrarot und den Radiowellen im elektromagnetischen Spektrum. Die verschiedenen Radar-Bänder haben spezifische Bezeichnungen: P-Band (30-100 cm), L-Band (15-30 cm), S-Band (7,5-15 cm), C-Band (3,75-7,5 cm), X-Band (2,4-3,75 cm), K-Band (1,1-1,67 cm) und Ka-Band (0,75-1,1 cm). Mikrowellen verhalten sich entsprechend ihrer Position im Spektrum - sie haben die geringste Photonenenergie aller RS-relevanten Wellenlängen.

UV-Strahlung

Slide 44

Die UV-Strahlung (UV-Radiation) ist ein Teil der elektromagnetischen Strahlen, der die Erdoberfläche erreicht, aber für das menschliche Auge nicht sichtbar ist. UV-Strahlung umfasst den Wellenlängenbereich von 100 bis 380 nm, oder hat eine Frequenz von über 789 THz. Aufgrund ihrer unterschiedlichen biologischen und technischen Auswirkungen wird UV-Strahlung in UV-A, UV-B und UV-C unterteilt. UV-Strahlung mit Wellenlängen kürzer als 200 nm ist so energiereich, dass sie vom molekularen Sauerstoff in der Atmosphäre absorbiert wird und sich daher nur im Vakuum ausbreiten kann.

Spektrale Eigenschaften verschiedener Oberflächen

Slide 45

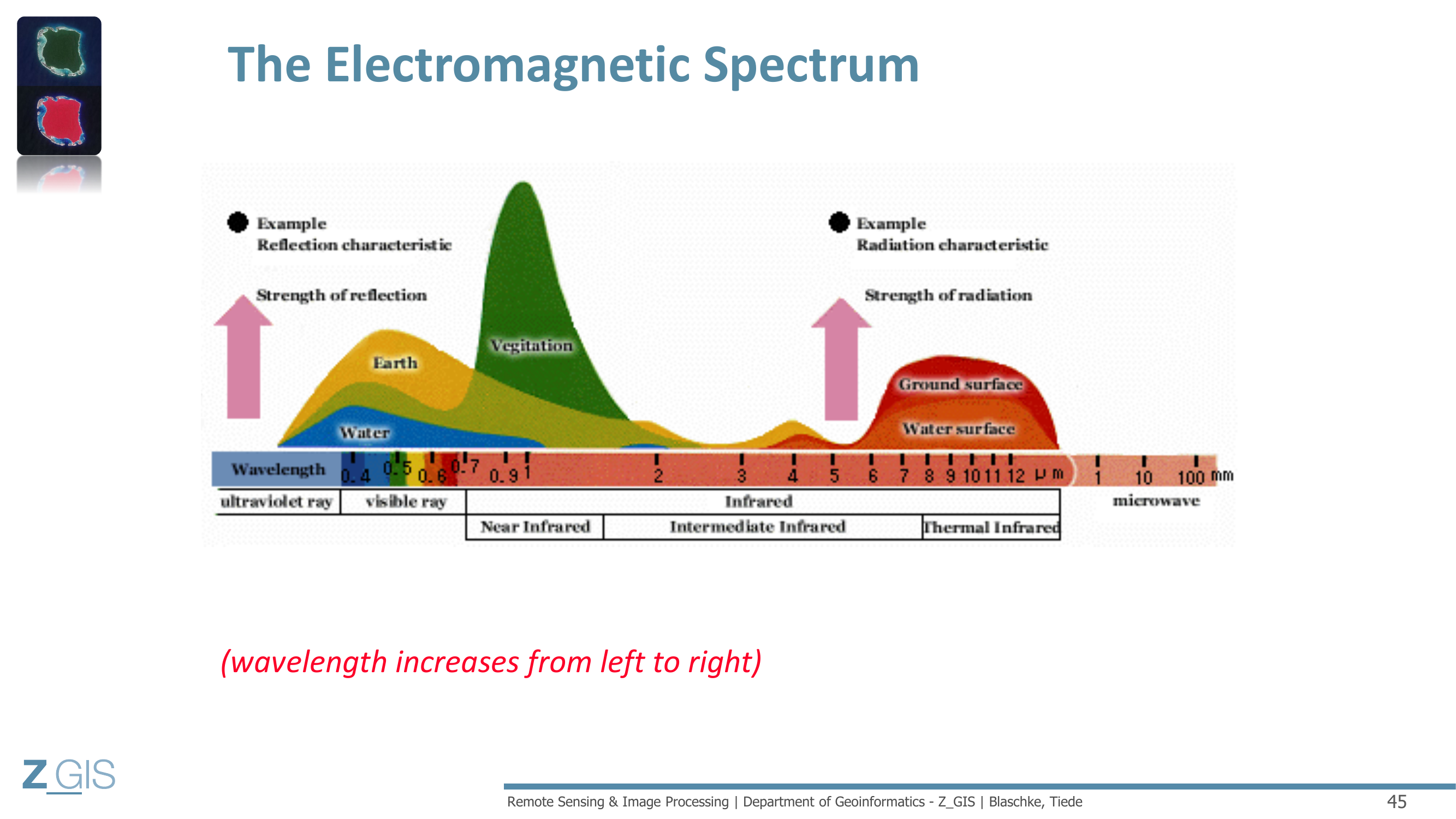

Slide 45 zeigt eine besonders wichtige Darstellung: Das elektromagnetische Spektrum aufgeteilt in den Reflexionsbereich (links) und den Strahlungsbereich (rechts). Links sieht man die Reflexionscharakteristik (Reflection Characteristic) verschiedener Oberflächen bei kürzeren Wellenlängen - Vegetation (grüner Peak im NIR), Erde und Wasser zeigen jeweils unterschiedliche Reflexionsstärken. Rechts sieht man die Strahlungscharakteristik (Radiation Characteristic) bei längeren Wellenlängen - hier dominiert die thermale Emission, wobei die Erdoberfläche (Ground Surface) stärker strahlt als die Wasseroberfläche (Water Surface). Die Wellenlänge nimmt von links nach rechts zu.

Slide 47

Jedes Material auf der Erde reflektiert bei jeder Wellenlänge auf einzigartige Weise, wenn es elektromagnetischer Strahlung ausgesetzt wird. Das gilt sowohl für sichtbares Licht als auch für "unsichtbares Licht" wie Infrarot oder Ultraviolett. Wenn das Material erhitzt wird, strahlt es ebenfalls bei jeder Wellenlänge mit einer einzigartigen Intensität. Auf Slide 47 sieht man das Grundprinzip: Weißes Licht von der Sonne trifft auf ein Objekt. Ein Teil wird reflektiert (und erreicht unser Auge oder den Sensor), ein Teil wird absorbiert. Die Farbwahrnehmung entsteht dadurch, dass verschiedene Wellenlängen unterschiedlich stark reflektiert werden.


Strahlungsgesetze: Stefan-Boltzmann, Wien und der Schwarze Körper

Die Sonne als Energiequelle

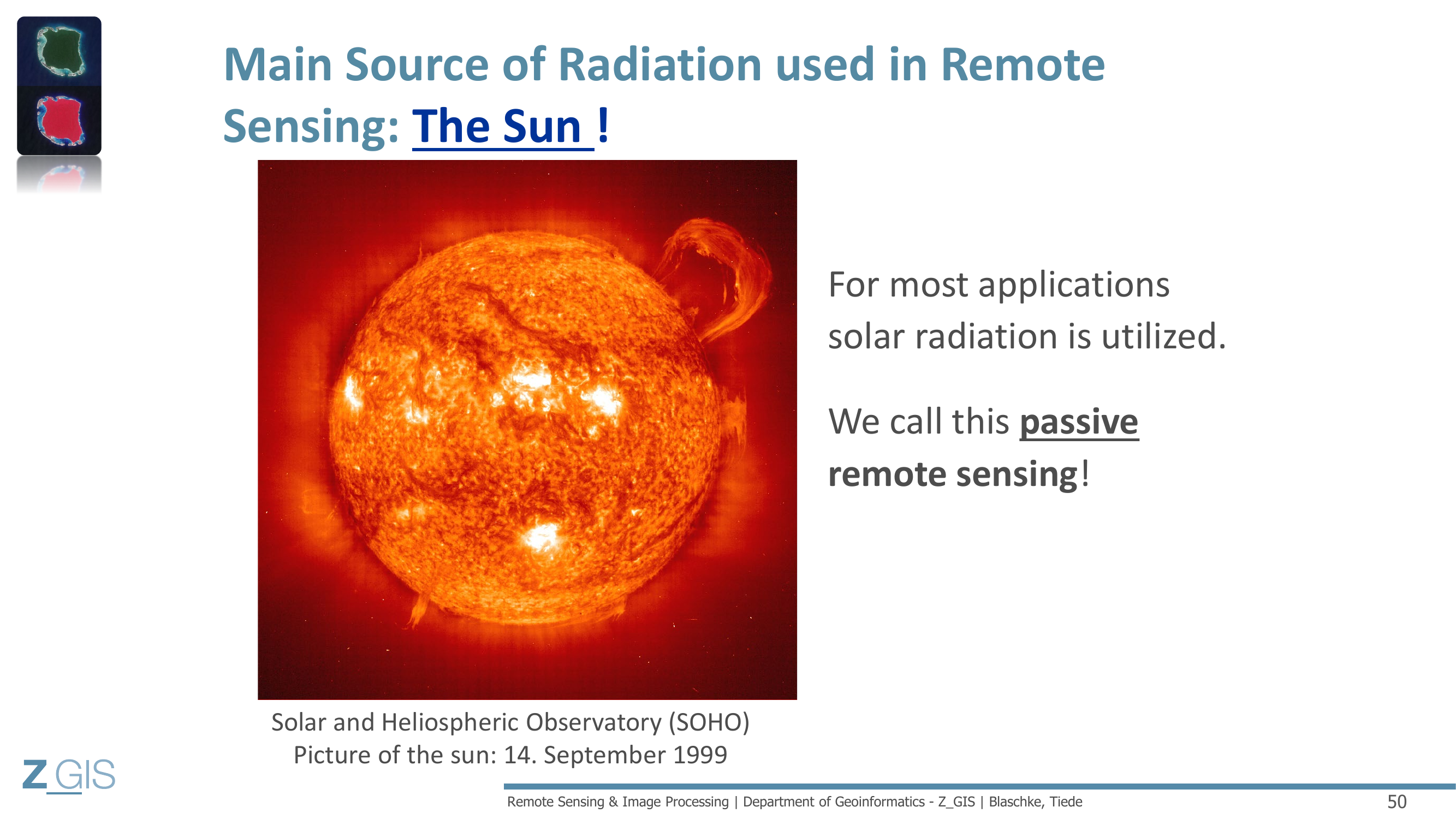

Slide 50

Die Hauptquelle der elektromagnetischen Strahlung, die in der Fernerkundung genutzt wird, ist die Sonne (The Sun). Für die meisten Anwendungen wird Solarstrahlung verwendet - das nennt man passive Fernerkundung (Passive Remote Sensing). Bei aktiven Sensoren (RADAR, LiDAR) hingegen erzeugt das System seine eigene Strahlung.

Slide 51

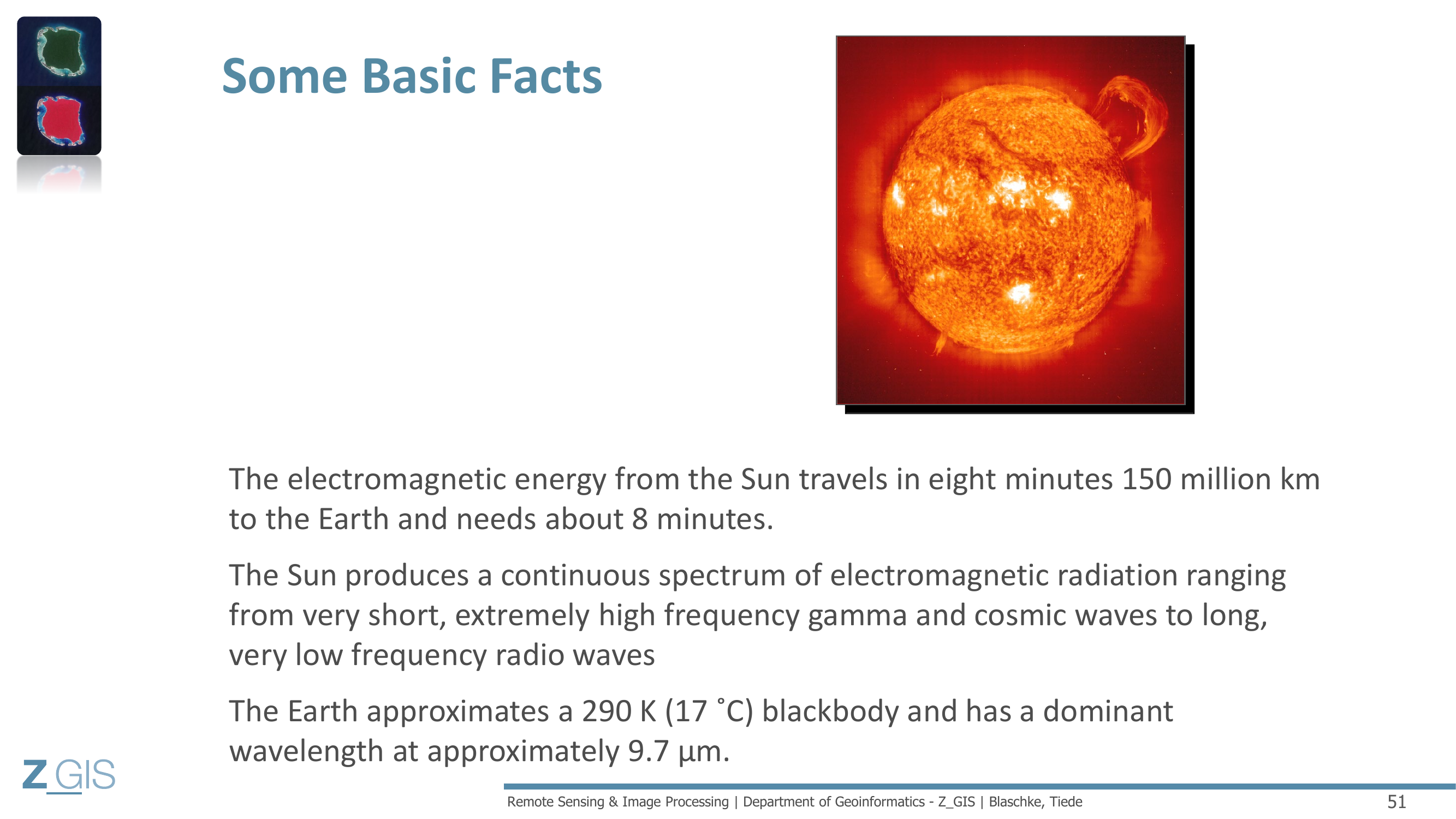

Einige grundlegende Fakten: Die elektromagnetische Energie der Sonne legt die ca. 150 Millionen Kilometer zur Erde in etwa 8 Minuten zurück. Die Sonne produziert ein kontinuierliches Spektrum elektromagnetischer Strahlung, das von sehr kurzen, extrem hochfrequenten Gamma- und kosmischen Wellen bis zu langen, niederfrequenten Radiowellen reicht. Die Erde kann als ein etwa 290 K (17 Grad Celsius) warmer Schwarzkörper (Blackbody) betrachtet werden und hat ihre dominante Wellenlänge bei ca. 9,7 um.

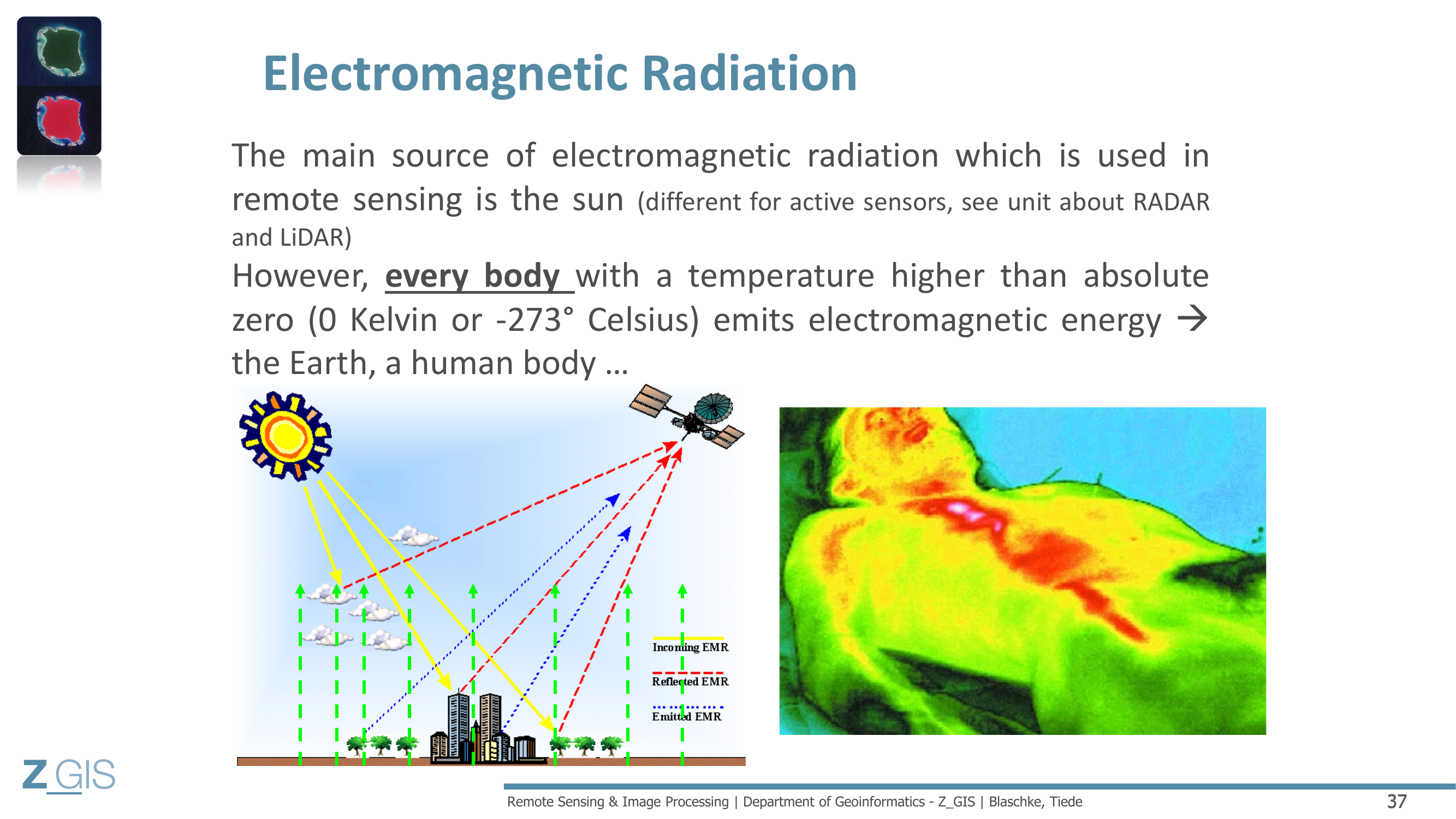

Slide 37

Aber nicht nur die Sonne strahlt. Auf Slide 37 wird betont: Jeder Körper mit einer Temperatur über dem absoluten Nullpunkt (0 Kelvin oder -273 Grad Celsius) emittiert elektromagnetische Energie. Das gilt für die Erde, für einen menschlichen Körper, für jedes Objekt. Rechts auf der Slide sieht man ein Thermalbild eines Menschen - die unterschiedlichen Farben zeigen unterschiedliche Temperaturen und damit unterschiedliche Intensitäten der emittierten Infrarotstrahlung.

Stefan-Boltzmanns Gesetz

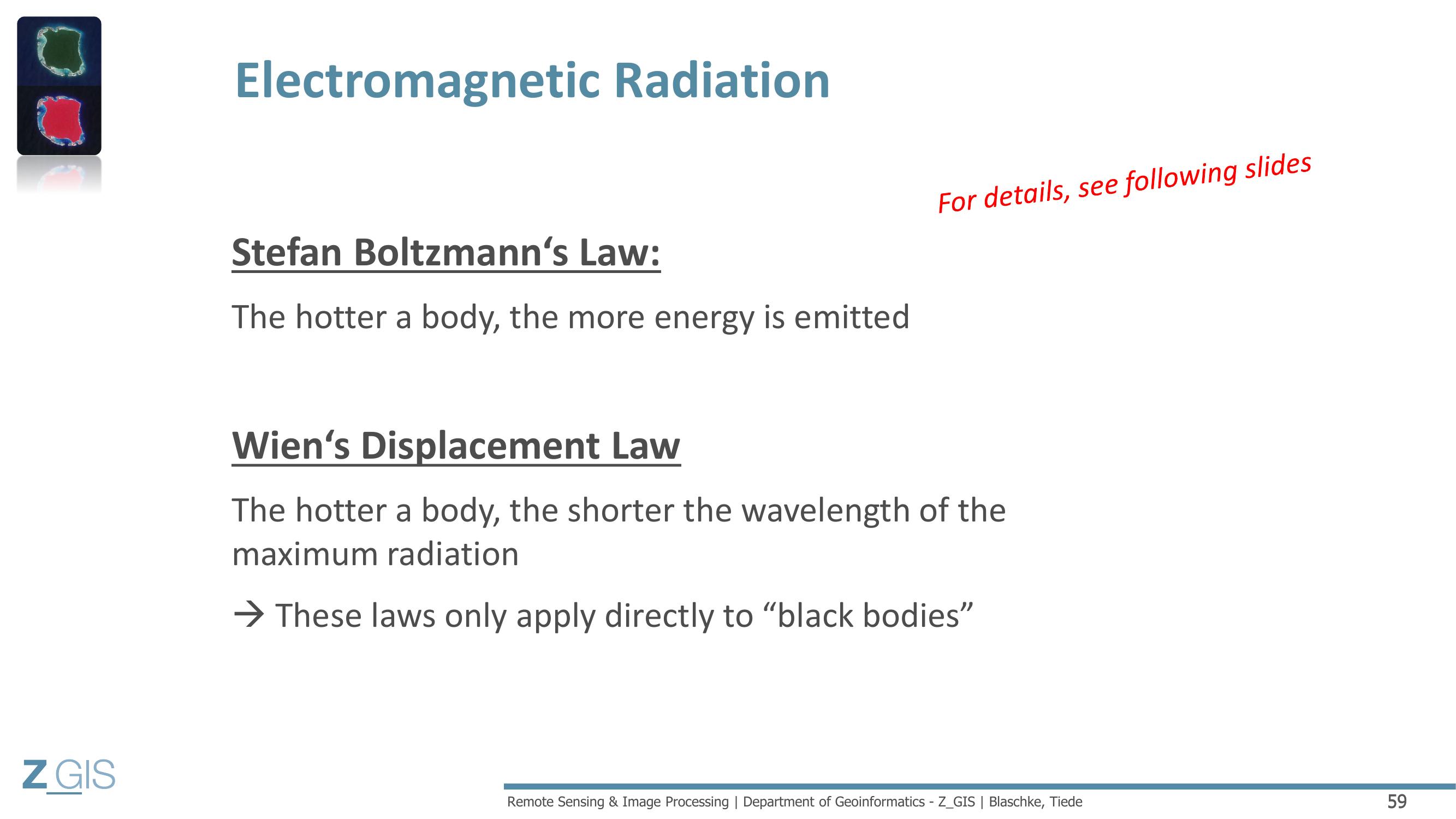

Slide 59

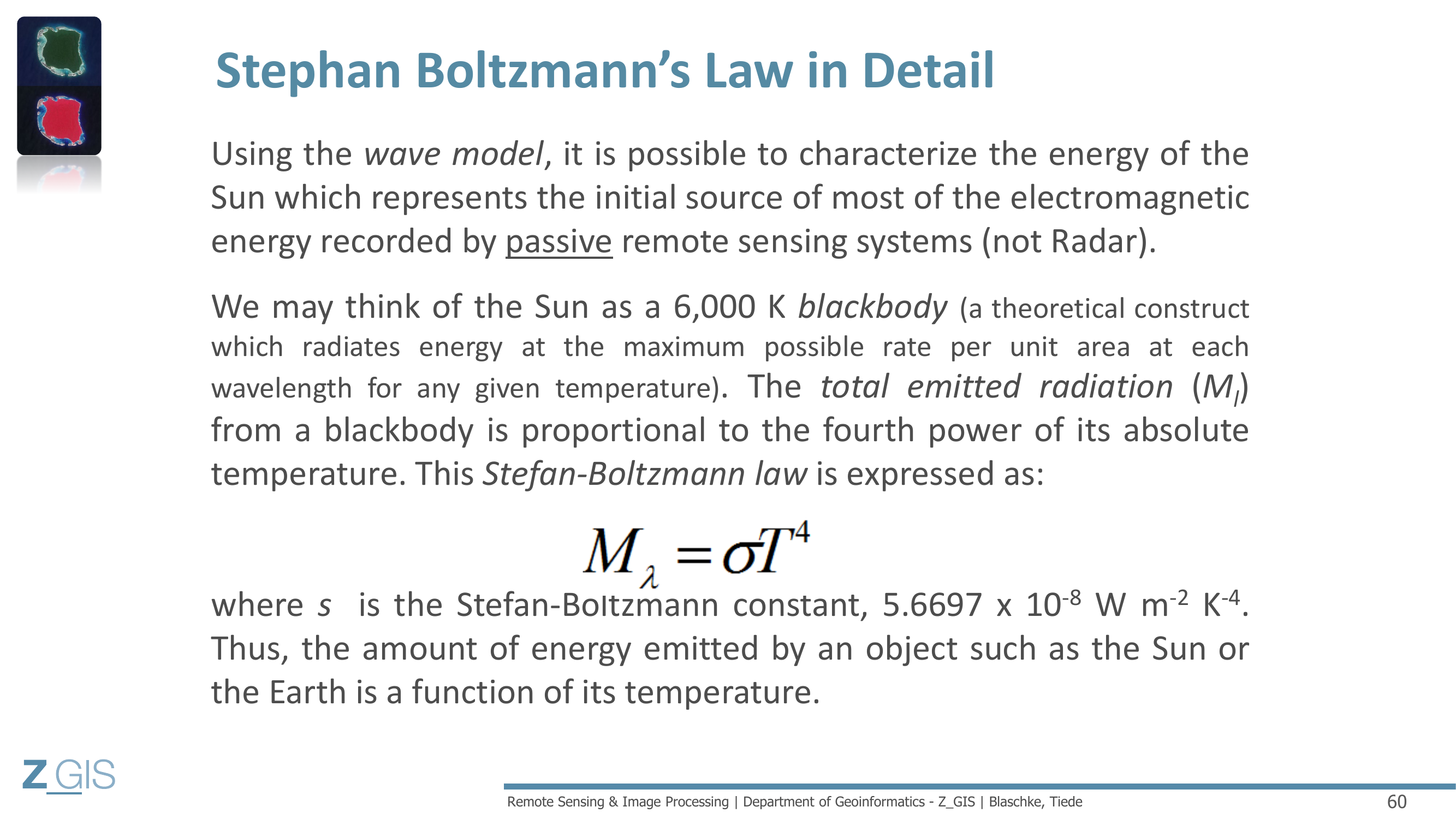

Slide 60

Das Stefan-Boltzmann-Gesetz (Stefan-Boltzmann's Law) ist eine der beiden fundamentalen Gleichungen der Strahlungsphysik, die für die Fernerkundung essenziell sind (prüfungsrelevant, F12). Die Kernaussage ist einfach: Je heißer ein Körper, desto mehr Energie strahlt er ab. Quantitativ ausgedrückt:

\(M = \sigma \cdot T^4\)

Dabei ist \(M\) die gesamte abgestrahlte Energie (Total Emitted Radiation) pro Flächeneinheit, \(\sigma\) die Stefan-Boltzmann-Konstante (\(5{,}6697 \times 10^{-8}\) W m⁻² K⁻⁴) und \(T\) die absolute Temperatur in Kelvin. Die Abhängigkeit ist von der vierten Potenz - das bedeutet, dass schon kleine Temperaturerhöhungen zu dramatisch mehr Abstrahlung führen.

Wir können die Sonne als einen ungefähr 6000 K heißen Schwarzkörper betrachten - ein theoretisches Konstrukt, das bei jeder Wellenlänge die maximal mögliche Rate an Energie pro Flächeneinheit abstrahlt. Da die Sonne (~6000 K) deutlich heißer ist als die Erde (~300 K), strahlt sie dramatisch mehr Energie ab. Der Professor sagt dazu: "Stefan-Boltzmann's law, Wien's displacement law. Please make sure to remember that."

Wiensches Verschiebungsgesetz

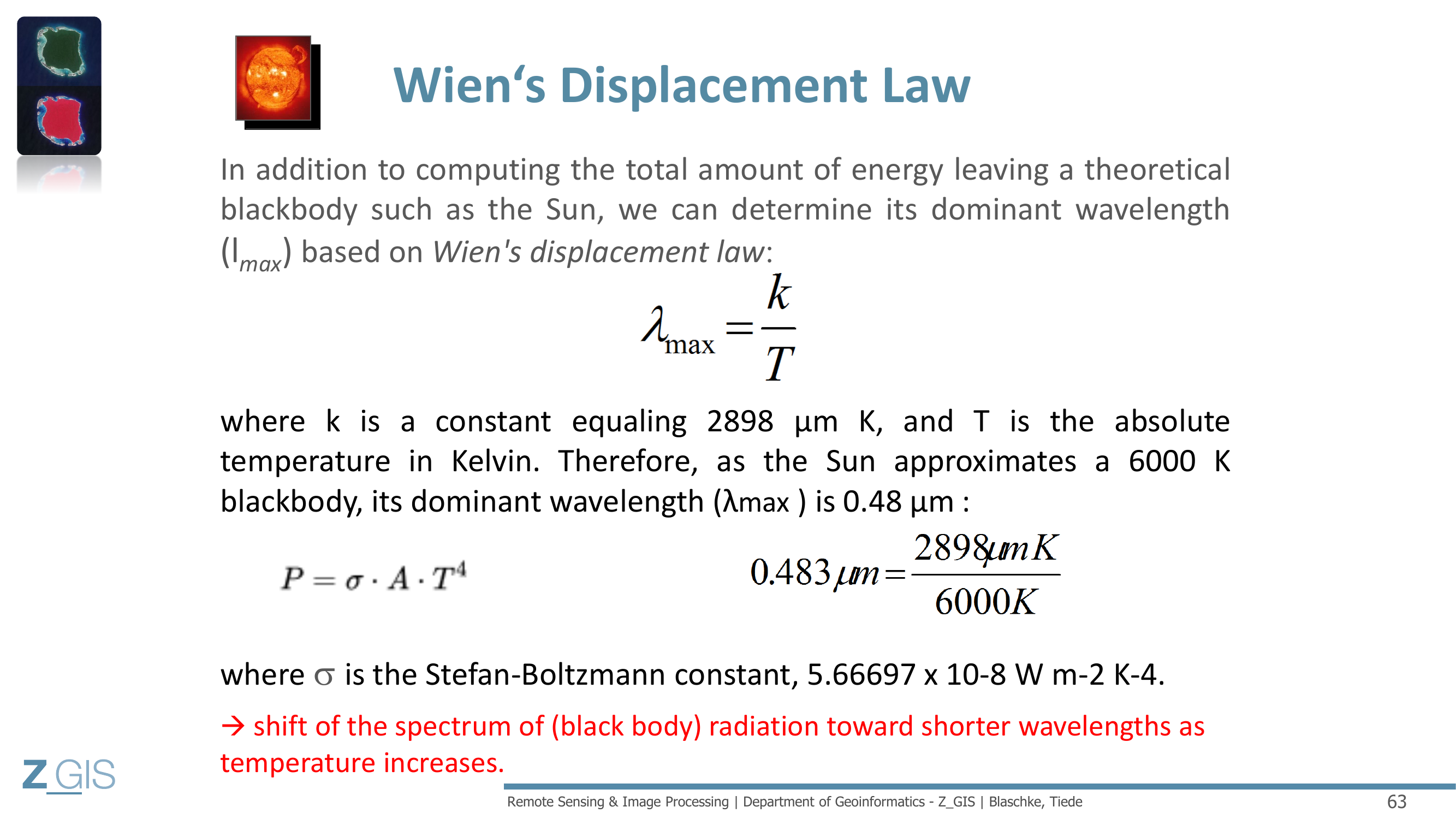

Slide 63

Das Wiensche Verschiebungsgesetz (Wien's Displacement Law) beantwortet eine andere Frage: Bei welcher Wellenlänge strahlt ein Körper am stärksten? Die Kernaussage: Je heißer ein Körper, desto kürzer die Wellenlänge seiner maximalen Strahlung. Die Formel lautet:

\(\lambda_{\max} = \frac{k}{T}\)

Dabei ist \(k\) eine Konstante (2898 µm·K) und \(T\) die absolute Temperatur in Kelvin. Für die Sonne (ca. 6000 K) ergibt sich eine dominante Wellenlänge von 0,483 µm - das liegt im sichtbaren Bereich (blaues/grünes Licht), weshalb die Sonne gelb-weiß erscheint. Für die Erde (ca. 300 K) ergibt sich ein \(\lambda_{\max}\) von 9,66 µm - das liegt im thermalen Infrarot. Deshalb strahlt die Erde hauptsächlich Wärme ab, die wir nicht sehen können (prüfungsrelevant, F13).

Beide Gesetze gelten streng genommen nur für Schwarze Körper (Black Bodies) - idealisierte perfekte Strahler, die alle einfallende Strahlung vollständig absorbieren und sie als Wärmestrahlung wieder abgeben (Emissivität \(E = 1\)). Reale Objekte haben immer eine Emissivität kleiner als 1 und weichen vom Schwarzkörperspektrum ab.

Schwarzkörperstrahlung in der Praxis

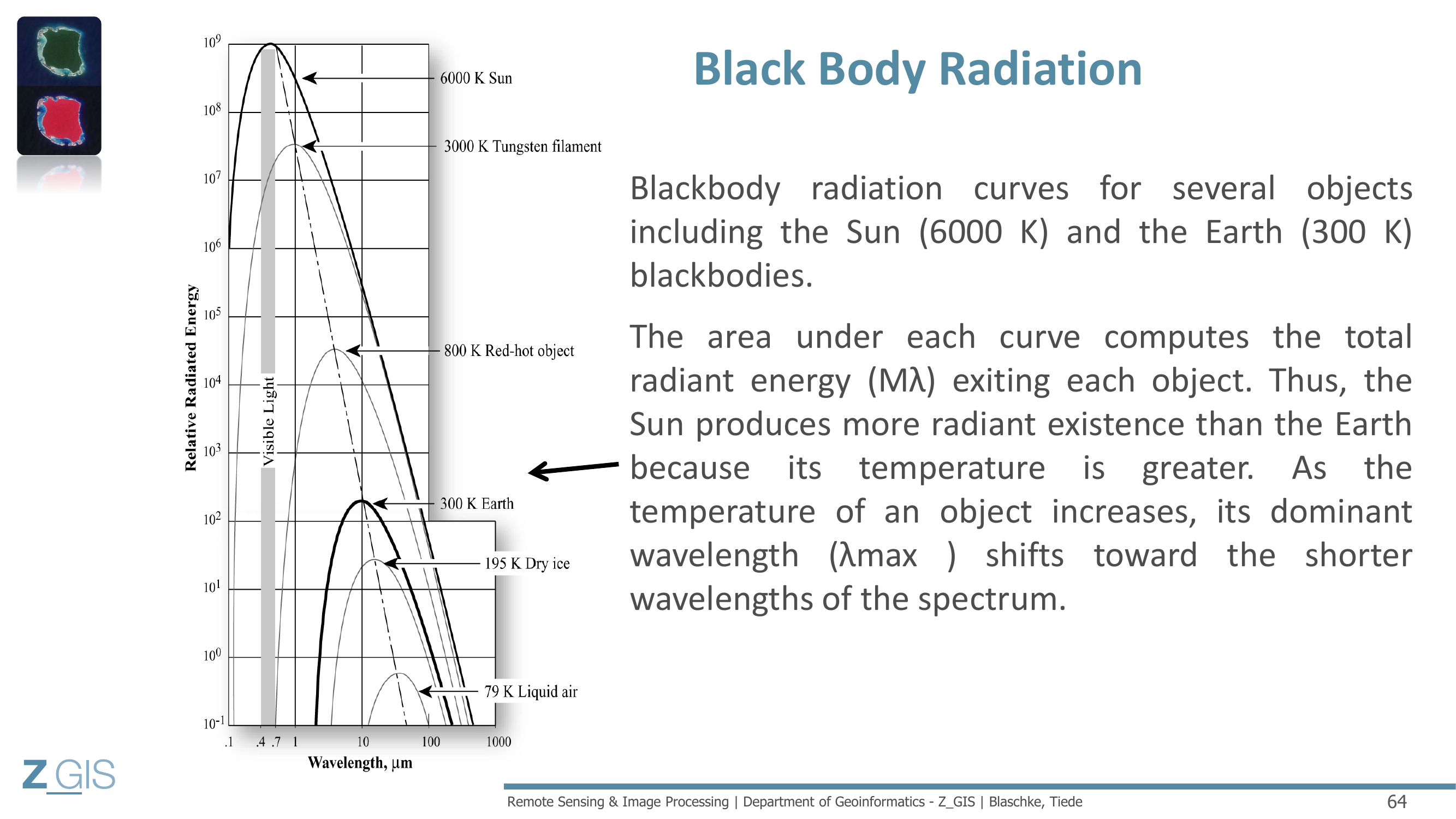

Slide 64

Slide 64 zeigt Schwarzkörper-Strahlungskurven für verschiedene Objekte: die Sonne (6000 K), ein Wolframfilament (3000 K), ein rotglühendes Objekt (800 K), die Erde (300 K), Trockeneis (195 K) und flüssige Luft (79 K). Man sieht deutlich: Je heißer das Objekt, desto höher der Peak der Kurve (Stefan-Boltzmann) und desto weiter links im Spektrum liegt dieser Peak (Wien). Die Fläche unter jeder Kurve repräsentiert die gesamte abgestrahlte Energie.

Slide 65

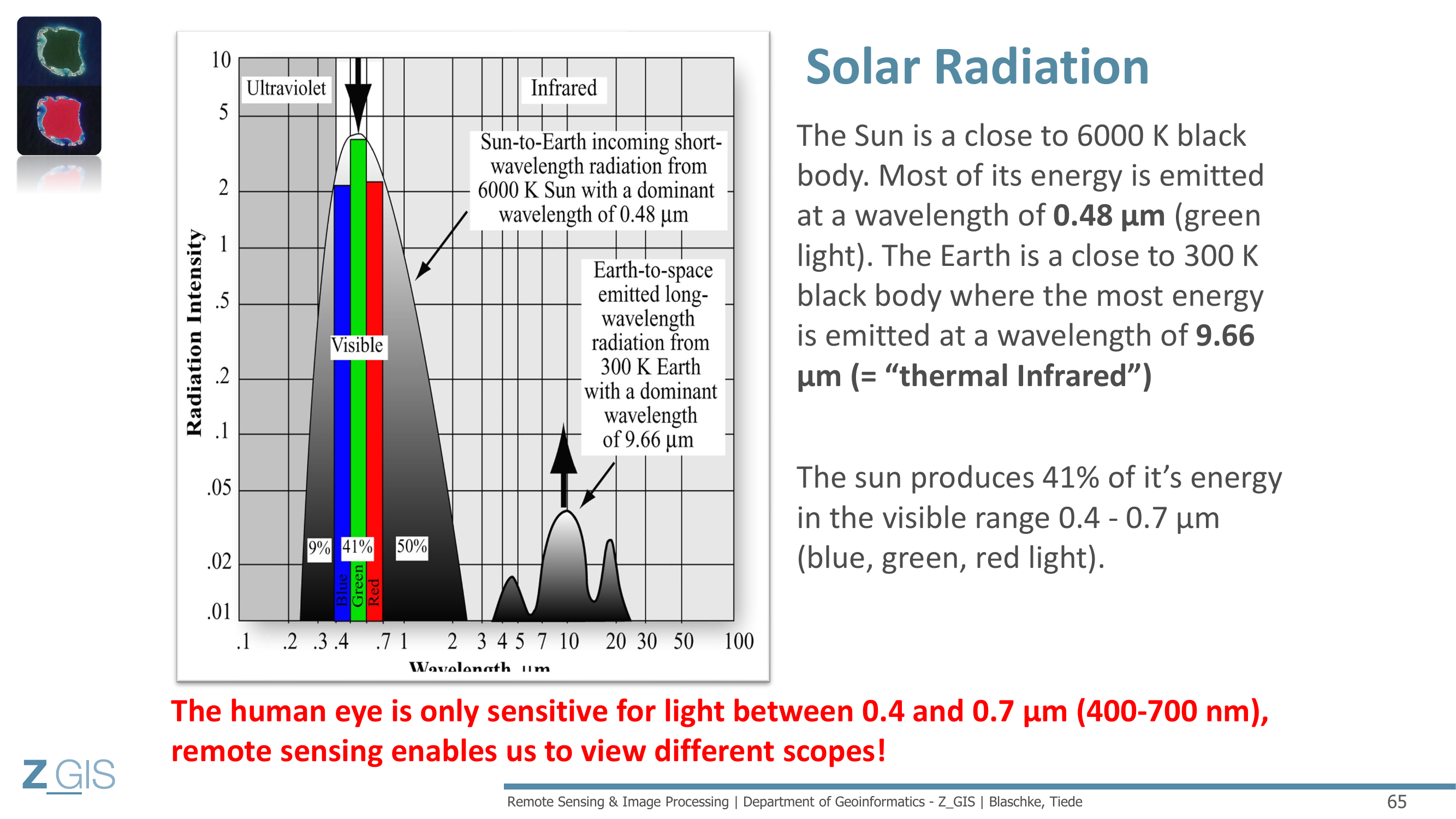

Slide 65 verdeutlicht das für Sonne und Erde besonders anschaulich: Die Sonne, als 6000 K Schwarzkörper, hat ihre dominante Wellenlänge bei 0,48 um (grünes Licht). Die Erde, als 300 K Schwarzkörper, emittiert am stärksten bei 9,66 um (thermales Infrarot). Bemerkenswert: Die Sonne produziert 41% ihrer Energie im sichtbaren Bereich (0,4-0,7 um), aufgeteilt in 9% Blau, 41% Grün und 50% Rot. Das menschliche Auge ist also genau auf den Spektralbereich optimiert, in dem die Sonne am meisten Energie abstrahlt. Die Konsequenz für die Fernerkundung: Tagsüber messen passive Sensoren hauptsächlich reflektierte Sonnenstrahlung im VIS und NIR. Nachts kann nur die emittierte Strahlung im thermalen Infrarot gemessen werden. Aktive Sensoren wie Radar funktionieren tag- und nachtunabhängig.

Spektrale Bandbreiten von Landsat und Sentinel-2

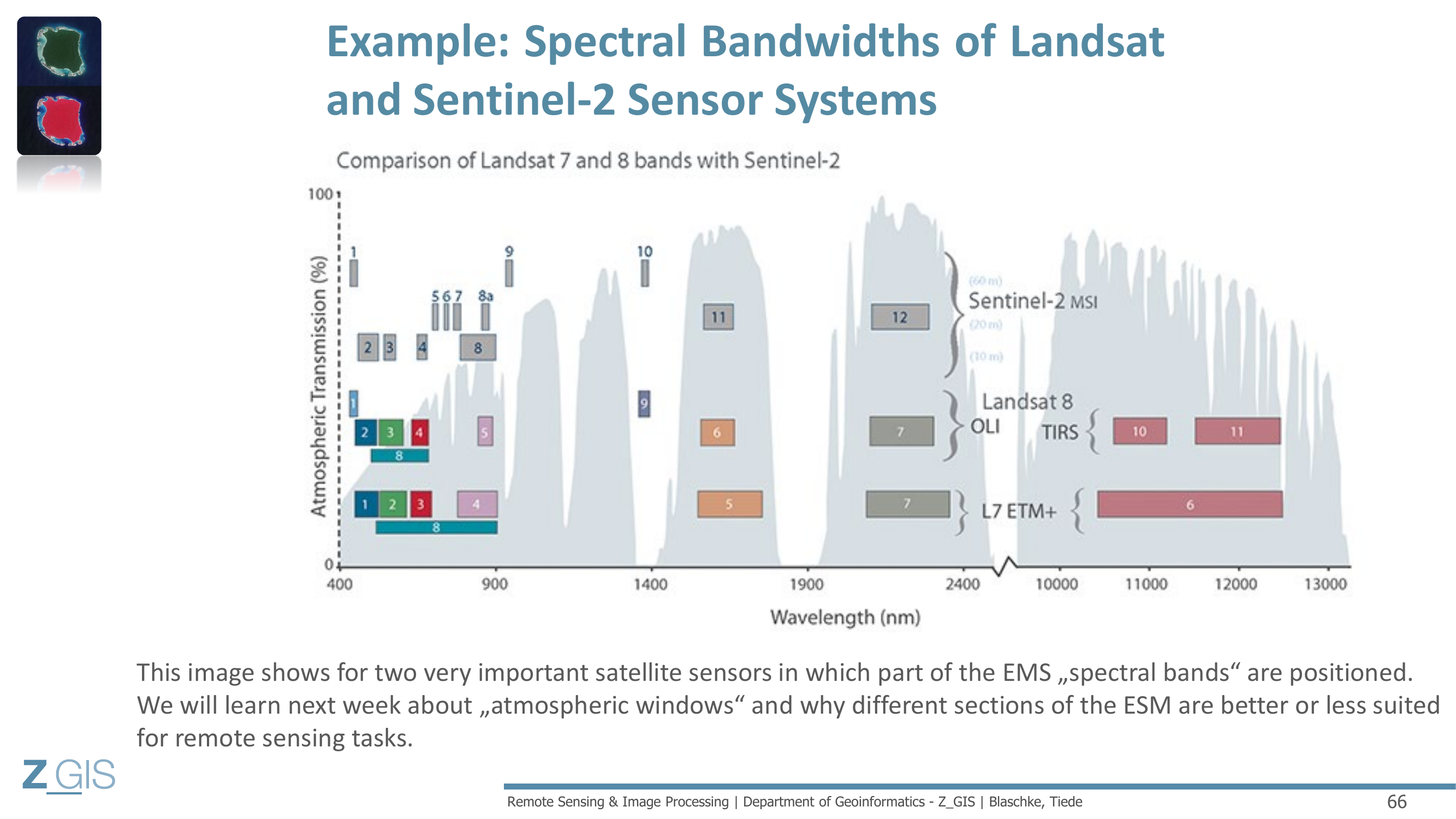

Slide 66

Slide 66 zeigt einen Vergleich der Spektralbänder von Landsat 7 (ETM+), Landsat 8 (OLI und TIRS) und Sentinel-2 (MSI). Im Hintergrund sieht man die atmosphärische Transmission - die Bänder der Sensoren sind genau in den atmosphärischen Fenstern (Atmospheric Windows) platziert, also dort, wo die Atmosphäre die Strahlung durchlässt. Sentinel-2 hat mit seinen 13 Bändern eine feinere spektrale Auflösung als Landsat 7, insbesondere im NIR-Bereich mit zusätzlichen Bändern (5, 6, 7, 8a). Die Bänder 10 und 11 von Landsat 8 TIRS liegen im thermalen Infrarot (10.000-13.000 nm).


Die Solarkonstante und der Energiehaushalt der Erde

Slide 27

Wie viel Sonnenenergie erreicht die Erdoberfläche? Die durchschnittliche Menge an Sonnenlicht, die senkrecht am äußeren Rand der Erdatmosphäre (Top of Atmosphere, TOA) pro Quadratmeter empfangen wird, beträgt 1367 W/m². Dieser Wert wird als Solarkonstante (Solar Constant) bezeichnet - eigentlich ist sie keine absolute Konstante, sondern ein Mittelwert eines sehr langsam schwankenden Wertes. Der physikalische Fachbegriff dafür ist Bestrahlungsstärke (Irradiance): der Strahlungsfluss (Radiant Flux, Power), der von einer Oberfläche pro Flächeneinheit empfangen wird.

Von dieser eingehenden Strahlung werden etwa 29% zurück ins All reflektiert, 23% in der Atmosphäre absorbiert und nur 48% erreichen tatsächlich die Erdoberfläche. Die Erde empfängt Strahlung über ihren Querschnitt (\(\pi \cdot R_E^2\)), verteilt diese Energie aber über ihre gesamte Oberfläche (\(4 \cdot \pi \cdot R_E^2\)). Daher beträgt die durchschnittliche eingehende Solarstrahlung nur ein Viertel der Solarkonstante, also ungefähr 341 W/m² (prüfungsrelevant, F15).

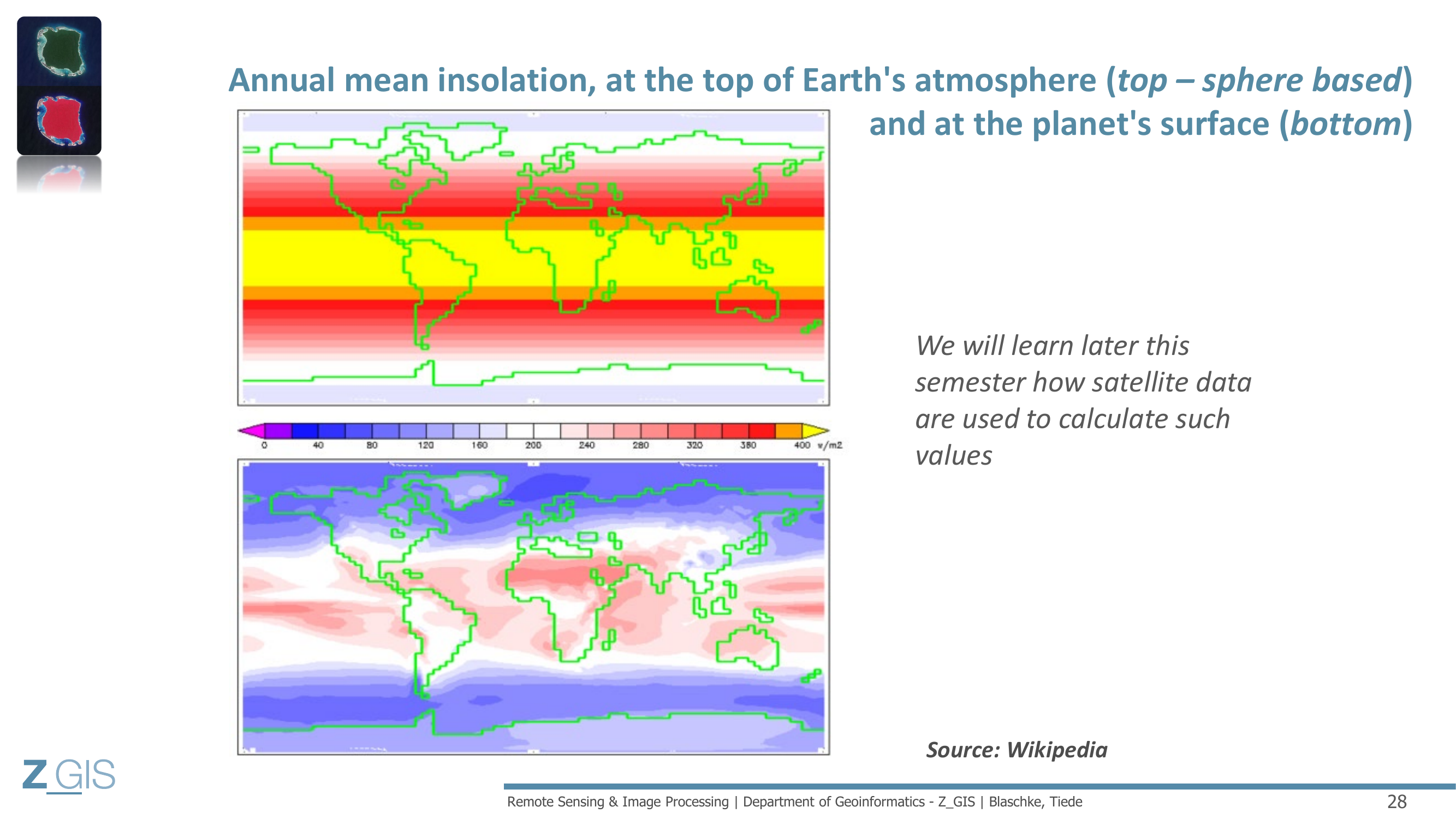

Slide 28

Slide 28 zeigt die jährliche mittlere Einstrahlung (Annual Mean Insolation) zweifach: Oben als kugelbasierte Berechnung an der Atmosphärenoberkante - hier sieht man, dass die Äquatorregion am meisten Energie empfängt (bis über 400 W/m²), während die Pole sehr wenig erhalten. Unten die tatsächliche Einstrahlung an der Erdoberfläche - hier wirken sich Bewölkung und atmosphärische Effekte aus, sodass das Muster deutlich komplexer wird.

Slide 29

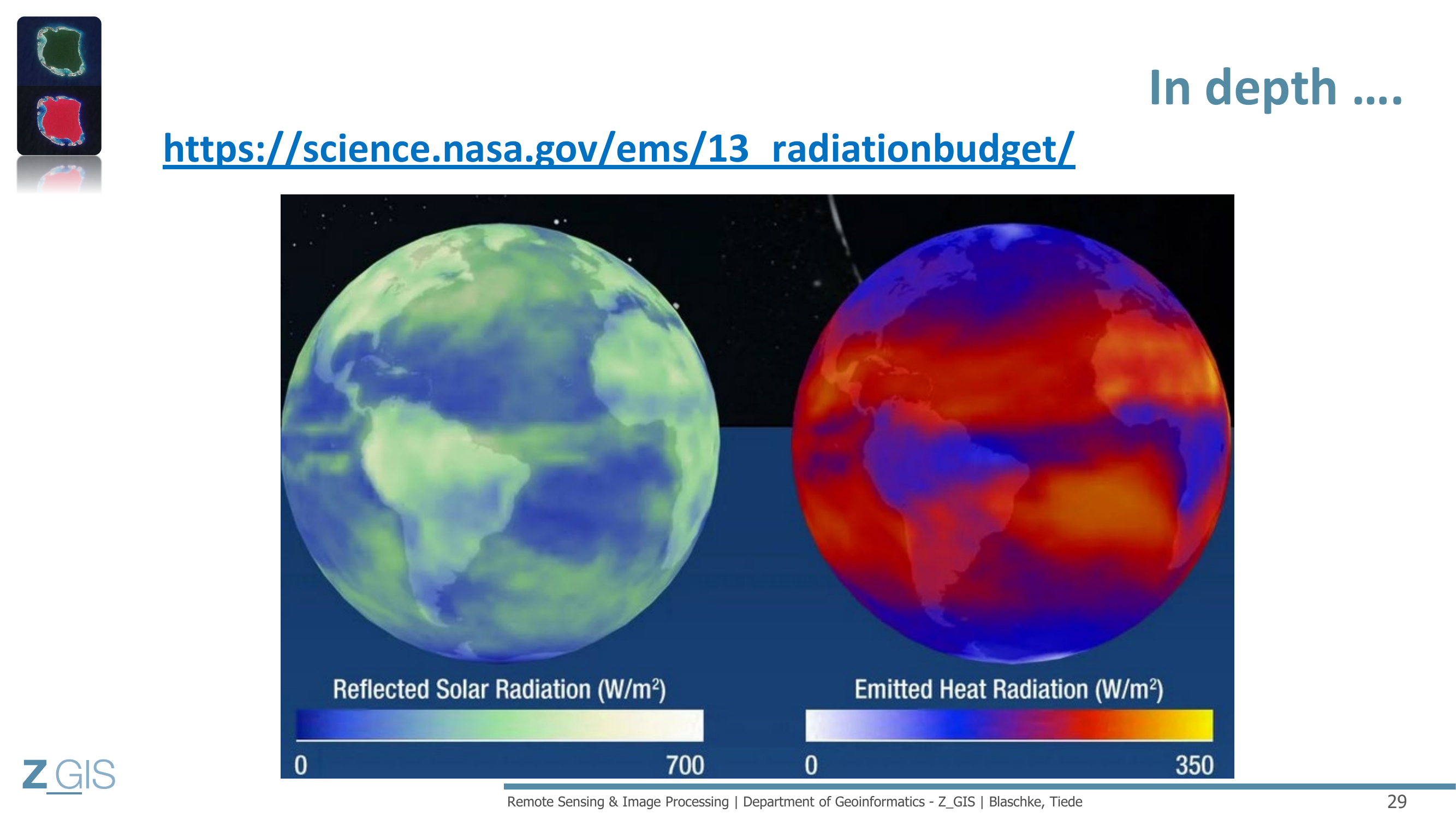

Slide 29 zeigt die reflektierte Solarstrahlung (Reflected Solar Radiation, links) und die emittierte Wärmestrahlung (Emitted Heat Radiation, rechts) der Erde aus der NASA-Perspektive. Man sieht: Die Sahara reflektiert viel Sonnenlicht (hell auf der linken Kugel), weil Sand eine hohe Albedo hat. Die Tropen emittieren viel Wärmestrahlung (rot/orange auf der rechten Kugel), weil sie warm sind.


Radiance und das physikalische Prinzip

Slide 26

Radiance (Strahldichte, L) ist der zentrale physikalische Parameter, den ein Fernerkundungssensor misst (prüfungsrelevant, F16). Radiance ist definiert als der Strahlungsfluss (Radiant Flux), der von einer gegebenen Oberfläche emittiert, reflektiert, transmittiert oder empfangen wird, pro Raumwinkeleinheit (Steradian) pro projizierter Flächeneinheit. Die Einheit ist Watt pro Quadratmeter pro Steradian (W m⁻² sr⁻¹).

Radiance gibt an, wie viel Leistung ein optisches System empfängt, wenn es eine Oberfläche aus einem bestimmten Blickwinkel betrachtet. Der Raumwinkel (Solid Angle) wird durch die Eintrittspupille des optischen Systems bestimmt. Die Radiance, die am Sensor ankommt, ist eine Funktion von: der Wellenlänge der Strahlung, der Pixelgröße (IFOV), der zeitlichen Information, dem Winkel zwischen Strahlungsquelle, Objektoberfläche und Sensor, der Polarisation des Sensors und der radiometrischen Auflösung ("Precision").


Wechselwirkung elektromagnetischer Energie mit der Atmosphäre und der Erdoberfläche

Der Weg der Strahlung

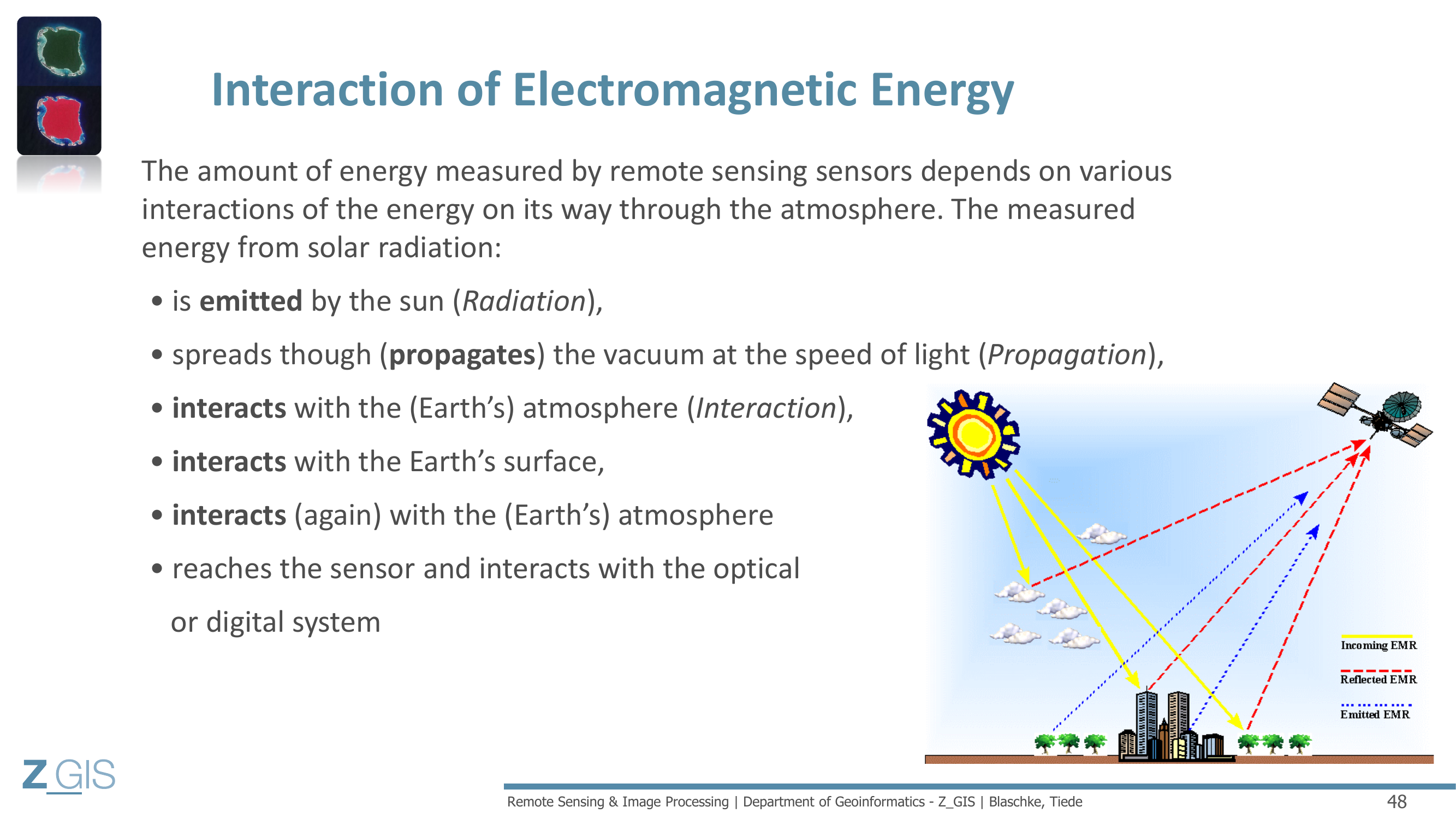

Slide 48

Die Menge an Energie, die ein Fernerkundungssensor misst, hängt von zahlreichen Wechselwirkungen ab, die die Strahlung auf ihrem Weg durchläuft. Die gemessene Energie aus Solarstrahlung wird von der Sonne emittiert (Radiation), breitet sich durch das Vakuum mit Lichtgeschwindigkeit aus (Propagation), interagiert mit der Erdatmosphäre (Interaction), interagiert mit der Erdoberfläche, interagiert erneut mit der Atmosphäre auf dem Rückweg, und erreicht schließlich den Sensor. Das ist ein entscheidender Punkt, den der Professor betont: Die Strahlung durchquert die Atmosphäre zweimal - einmal auf dem Weg zur Erdoberfläche und einmal auf dem Weg zurück zum Sensor.

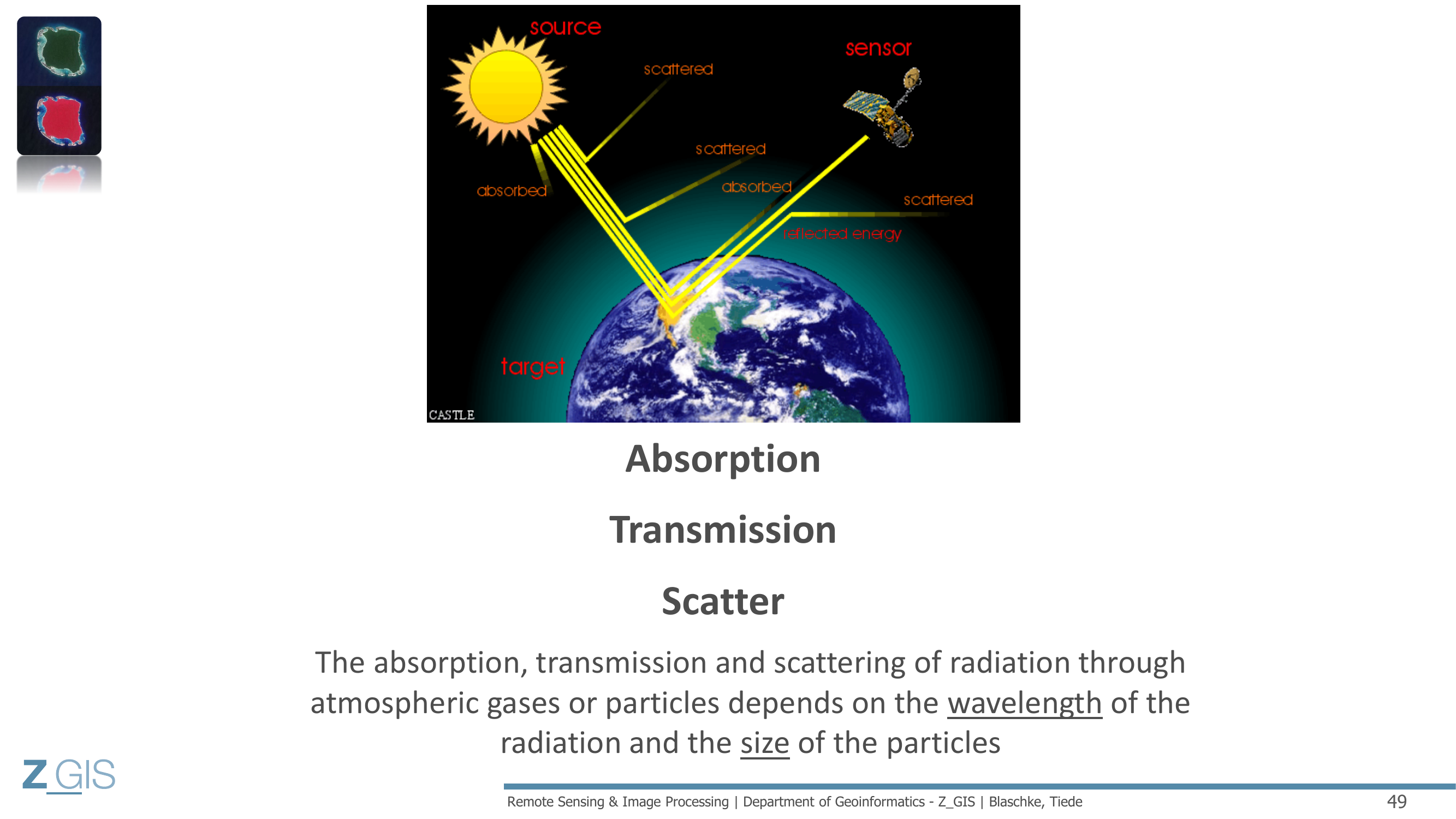

Slide 49

Auf Slide 49 sieht man den gesamten Prozess anschaulich dargestellt. Die Strahlung von der Quelle (Source, Sonne) wird in der Atmosphäre teilweise gestreut (Scattered), teilweise absorbiert (Absorbed). Was die Erdoberfläche (Target) erreicht, wird dort reflektiert (Reflected Energy), und auf dem Rückweg zum Sensor (Sensor) erneut gestreut und absorbiert. Die drei Hauptprozesse sind also Absorption, Transmission und Streuung (Scatter). Wie stark welcher Prozess auftritt, hängt von der Wellenlänge der Strahlung und der Größe der atmosphärischen Partikel ab.

Energieübertragung: Konduktion, Konvektion, Strahlung

Slide 56

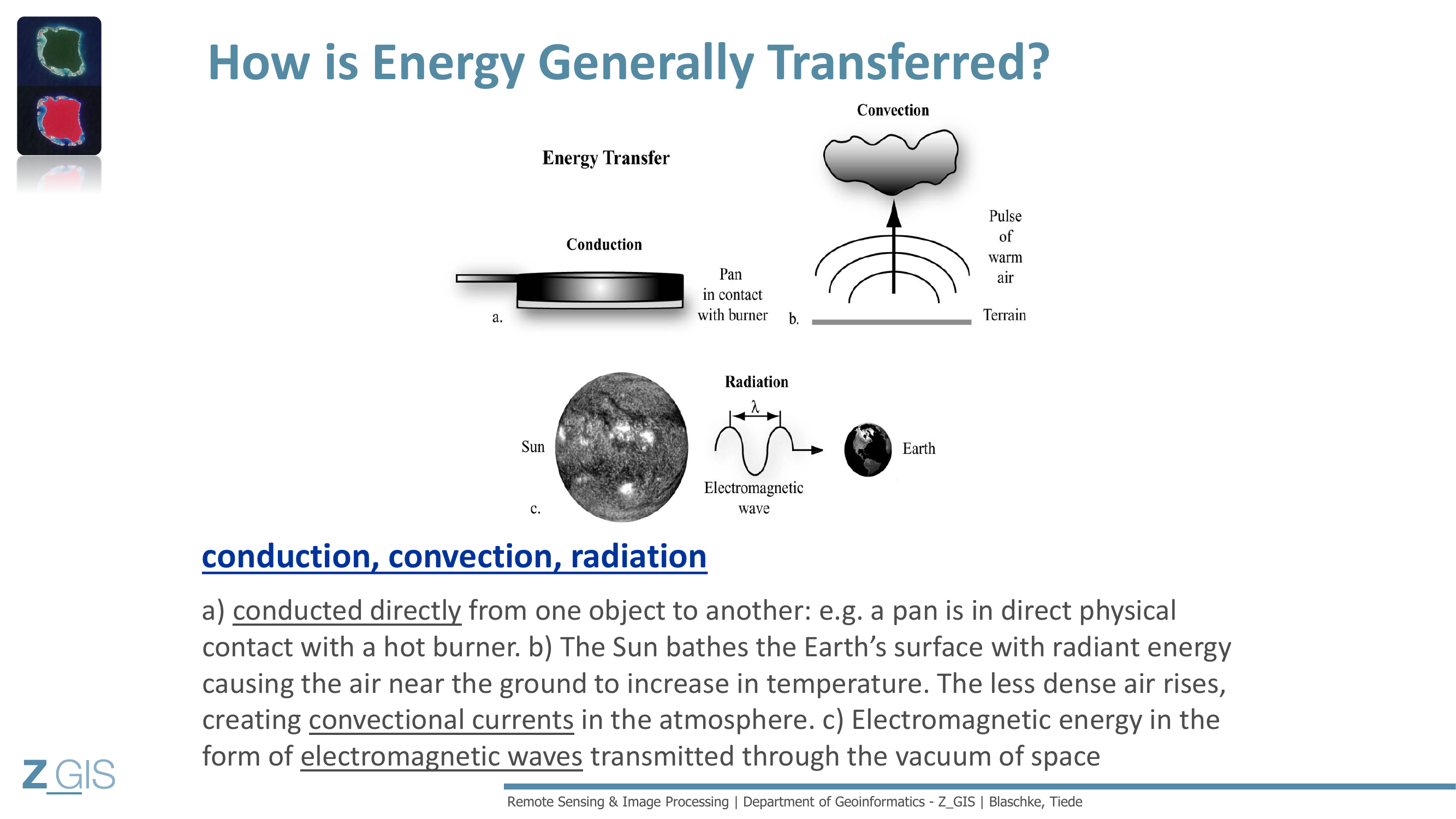

Generell gibt es drei Arten des Energietransfers, die auf Slide 56 dargestellt sind: (a) Konduktion (Conduction) - direkte Übertragung durch physischen Kontakt, wie eine Pfanne auf einem heißen Herd. (b) Konvektion (Convection) - die Sonne erwärmt die Erdoberfläche, die Luft in Bodennähe wird erhitzt, steigt auf und erzeugt Konvektionsströmungen. (c) Strahlung (Radiation) - elektromagnetische Energie in Form von Wellen, die durch das Vakuum des Weltraums übertragen werden kann. Für die Fernerkundung ist nur die dritte Form relevant, denn nur Strahlung kann die Distanz Sonne-Erde-Satellit überbrücken.

Atmosphärische Fenster

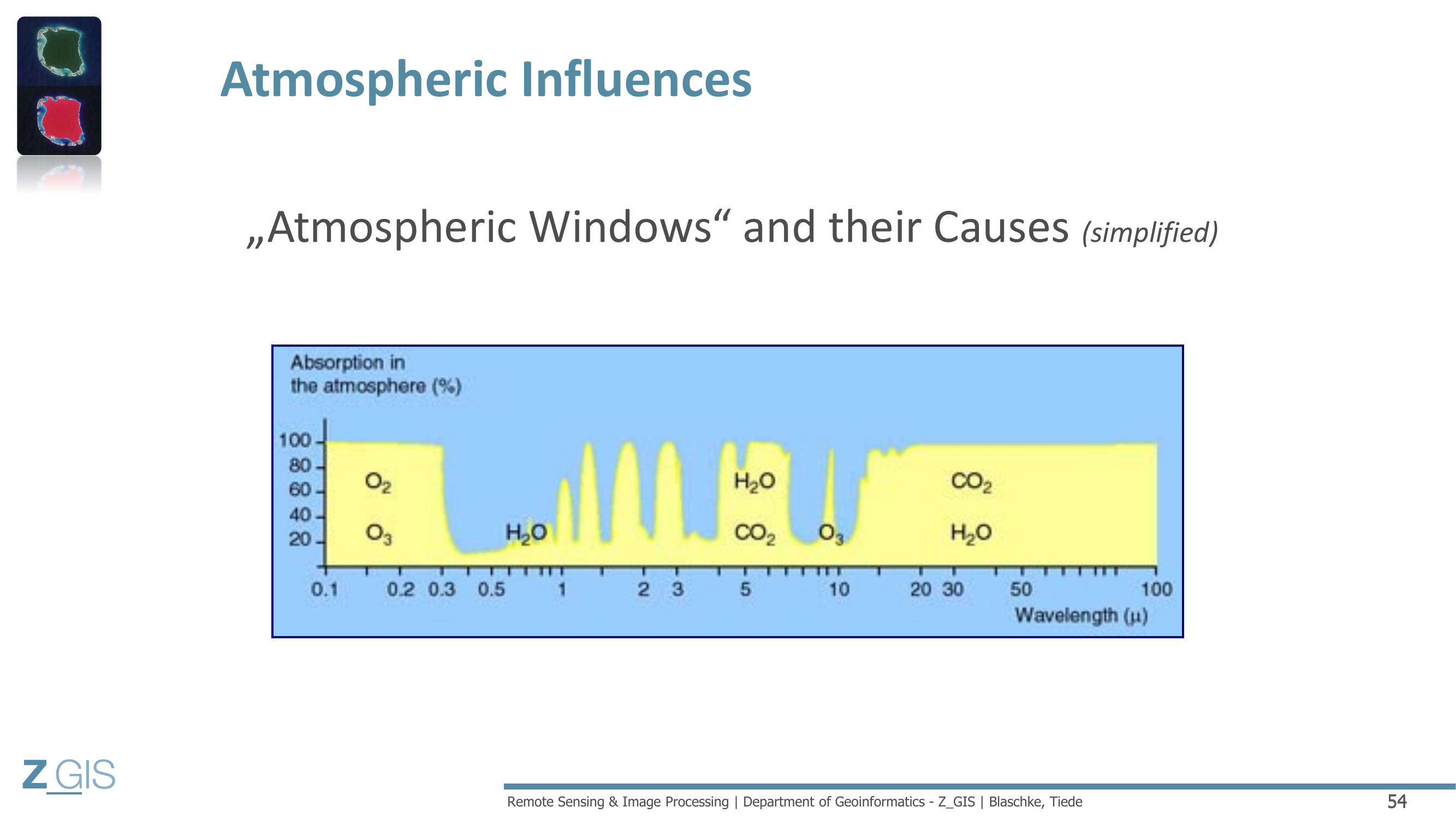

Slide 53

Manche Wellenlängen der EMR passieren die Atmosphäre problemlos, andere werden stark absorbiert. Für bestimmte Bereiche des Spektrums ist die Atmosphäre transparent (wenig oder keine Absorption), für andere nicht. Die Wellenlängenbereiche, in denen die Atmosphäre die Strahlung durchlässt, werden als atmosphärische Fenster (Atmospheric Windows) bezeichnet.

Auf Slide 53 sieht man das berühmte Diagramm der atmosphärischen Transmission: Im sichtbaren Bereich (VIS) und im nahen Infrarot (Reflected IR) ist die Atmosphäre weitgehend transparent - hier gibt es breite Fenster. Dazwischen liegen die Absorptionsbänder, verursacht durch Wasserdampf (H2O), Kohlendioxid (CO2), Ozon (O3) und andere Gase. Im thermalen Infrarot gibt es noch einige Fenster, und im Mikrowellenbereich ist die Atmosphäre wieder weitgehend durchlässig. Die chemischen Notationen (CO2, O3) auf der Slide zeigen, welches Gas für die Blockierung des Sonnenlichts bei einer bestimmten Wellenlänge verantwortlich ist.

Slide 54

Slide 54 zeigt eine vereinfachte Darstellung der atmosphärischen Fenster und ihrer Ursachen. Man sieht die Absorption in Prozent: Bei kurzen Wellenlängen absorbiert vor allem O2 und O3, im mittleren Bereich dominiert H2O, und bei langen Wellenlängen CO2 und H2O. Die Fenster sind die Bereiche, in denen die Absorption niedrig ist - genau dort platzieren Sensordesigner die Spektralbänder ihrer Instrumente.

Verschiedene Strahlungspfade zum Sensor

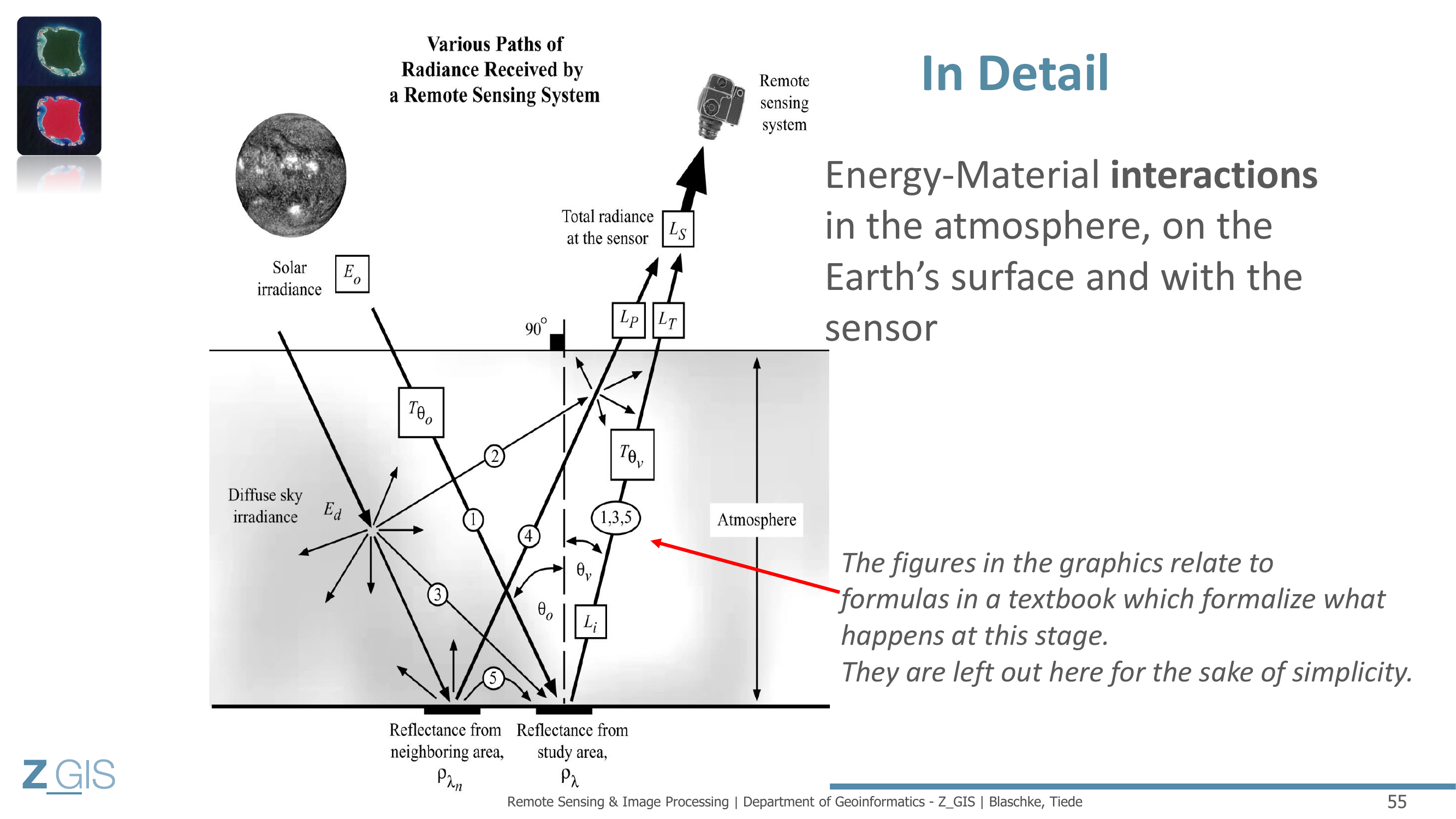

Slide 55

Slide 55 zeigt im Detail die verschiedenen Pfade, über die Radiance den Sensor erreicht. Die gesamte am Sensor gemessene Radiance (L_S, Total Radiance at the Sensor) setzt sich zusammen aus: der direkt vom Zielobjekt reflektierten Strahlung (Path 1), der durch die Atmosphäre gestreuten Strahlung, die nie die Oberfläche berührt hat (Path 2), der diffusen Himmelsstrahlung (E_d, Diffuse Sky Irradiance), und Strahlung, die von benachbarten Flächen reflektiert wird (Reflectance from neighboring area). Die solaren Einfallswinkel (Theta_o) und Betrachtungswinkel (Theta_v) sowie die atmosphärische Transmissivität spielen ebenfalls eine Rolle.


Reflexion, Absorption und Transmission an der Erdoberfläche

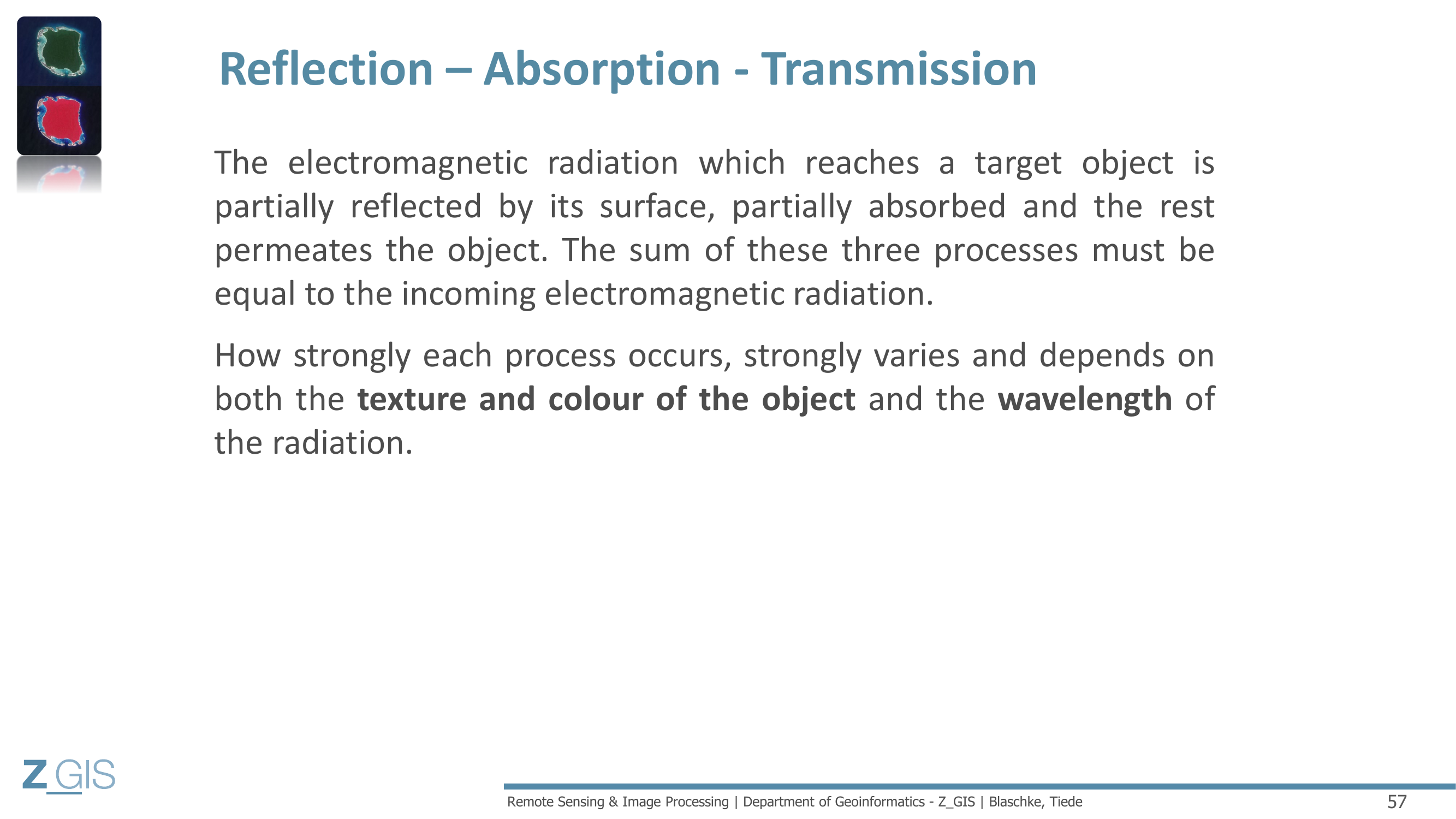

Slide 57

Wenn elektromagnetische Strahlung ein Zielobjekt erreicht, wird sie teilweise von dessen Oberfläche reflektiert (Reflected), teilweise absorbiert (Absorbed) und der Rest transmittiert (Transmitted) - also durch das Objekt hindurchgelassen. Die Summe dieser drei Prozesse muss der gesamten eingehenden Strahlung entsprechen. Das ist der Energieerhaltungssatz der Strahlung (prüfungsrelevant, F19):

\(T + R + A = 1\)

Dabei ist \(T\) die Transmittance, \(R\) die Reflectance und \(A\) die Absorbance. Wie stark jeder einzelne Prozess auftritt, hängt sowohl von der Textur und Farbe des Objekts als auch von der Wellenlänge der Strahlung ab.

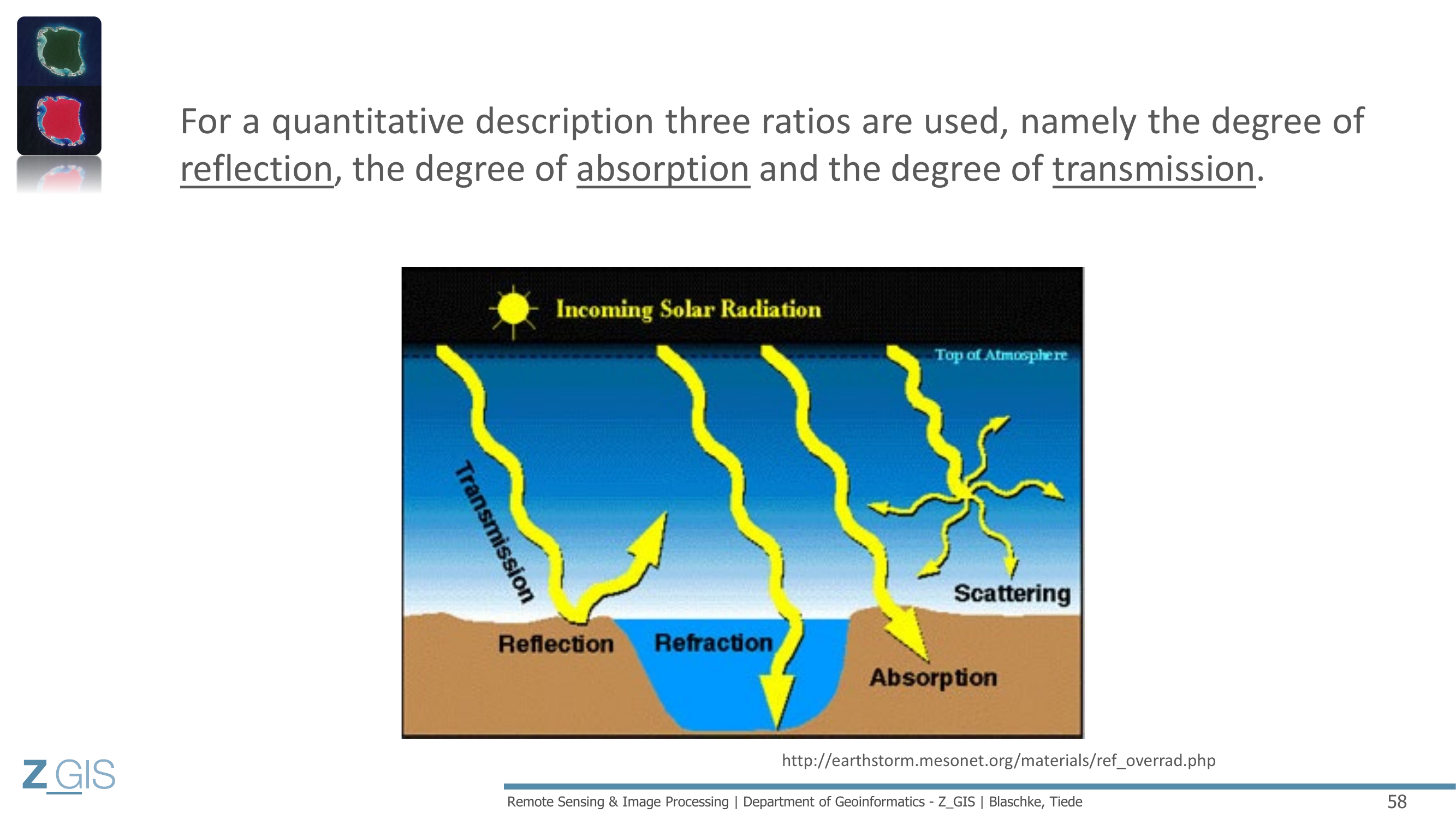

Slide 58

Für eine quantitative Beschreibung werden drei Verhältniswerte verwendet: der Reflexionsgrad, der Absorptionsgrad und der Transmissionsgrad. Auf Slide 58 sieht man die vier Hauptprozesse bildlich dargestellt: Transmission (die Strahlung geht durch), Reflexion (die Strahlung wird zurückgeworfen), Refraktion (die Strahlung ändert ihre Richtung beim Übergang zwischen Medien), Streuung (Scattering, die Strahlung wird in unvorhersagbare Richtungen abgelenkt) und Absorption (die Strahlung wird aufgenommen).

Bei undurchlässigen (radioluzenten) Objekten auf der Erdoberfläche ist \(T \approx 0\), sodass sich die Gleichung vereinfacht zu: \(A + R = 1\). Das heißt: Was nicht reflektiert wird, wird absorbiert - und umgekehrt. Das ist die Grundlage der Fernerkundung: Wir messen R und können daraus Rückschlüsse auf die Oberflächeneigenschaften ziehen.


Atmosphärische Streuung: Rayleigh, Mie und Nonselective

Was ist Streuung?

Slide 72

Wenn elektromagnetische Strahlung erzeugt wird, breitet sie sich durch die Erdatmosphäre nahezu mit Lichtgeschwindigkeit aus, wie im Vakuum. Anders als im Vakuum, wo nichts passiert, kann die Atmosphäre jedoch nicht nur die Geschwindigkeit der Strahlung beeinflussen, sondern auch deren Wellenlänge, Intensität, spektrale Verteilung und Richtung. Auf Slide 72 sieht man die Erdatmosphäre aus dem Weltraum betrachtet mit einem deutlichen Halo-Effekt - das ist Streuung in Aktion.

Streuung (Scattering) beeinflusst die Strahlung und verursacht Fehlinterpretationen von Fernerkundungsdaten. Sie kann durch atmosphärische Korrektur (Atmospheric Correction) teilweise eliminiert werden. Der entscheidende Unterschied zwischen Streuung und Reflexion: Die Richtung der Streuung ist unvorhersagbar, während die Richtung der Reflexion vorhersagbar ist (prüfungsrelevant, F17).

Die drei Typen atmosphärischer Streuung

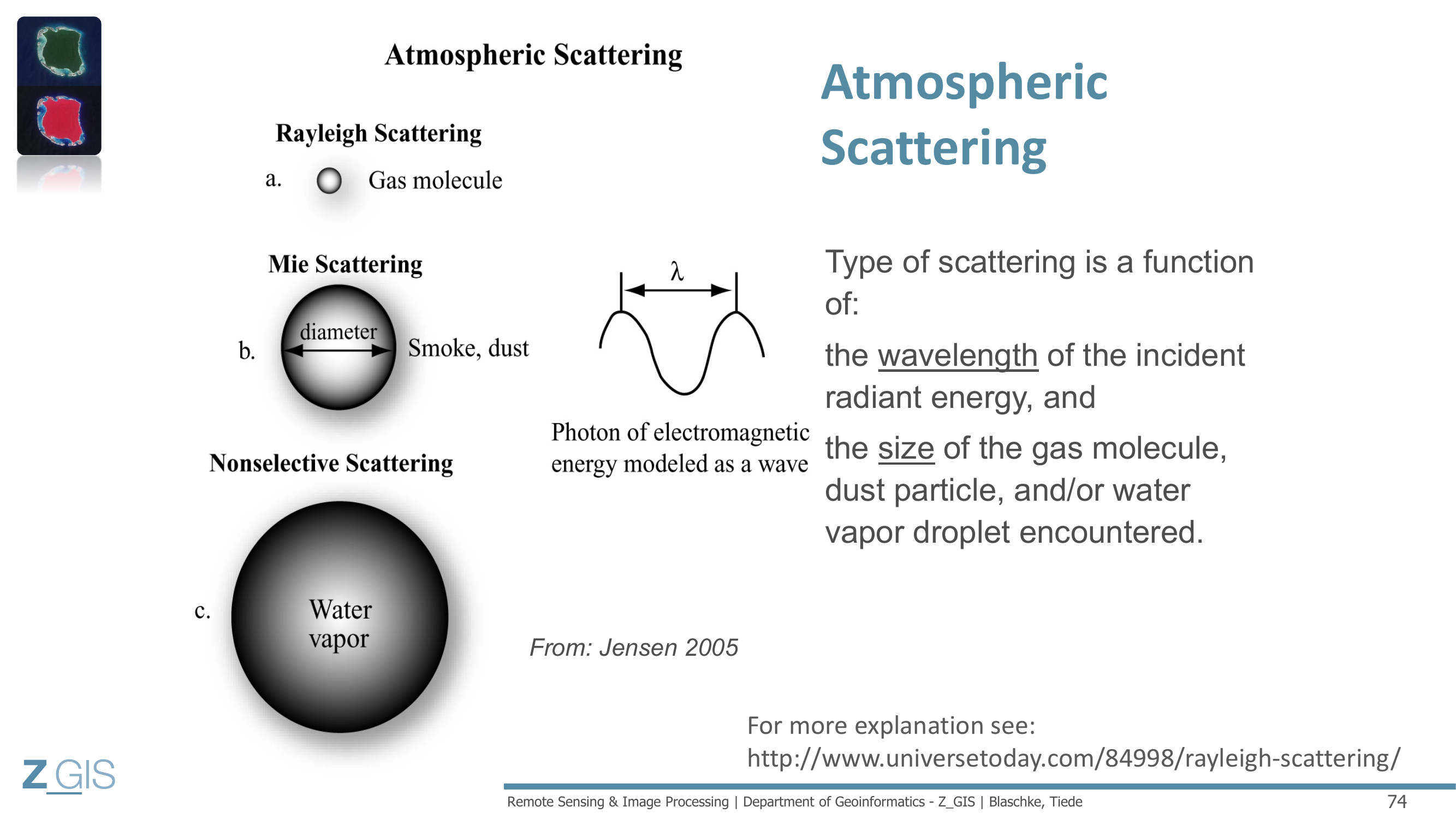

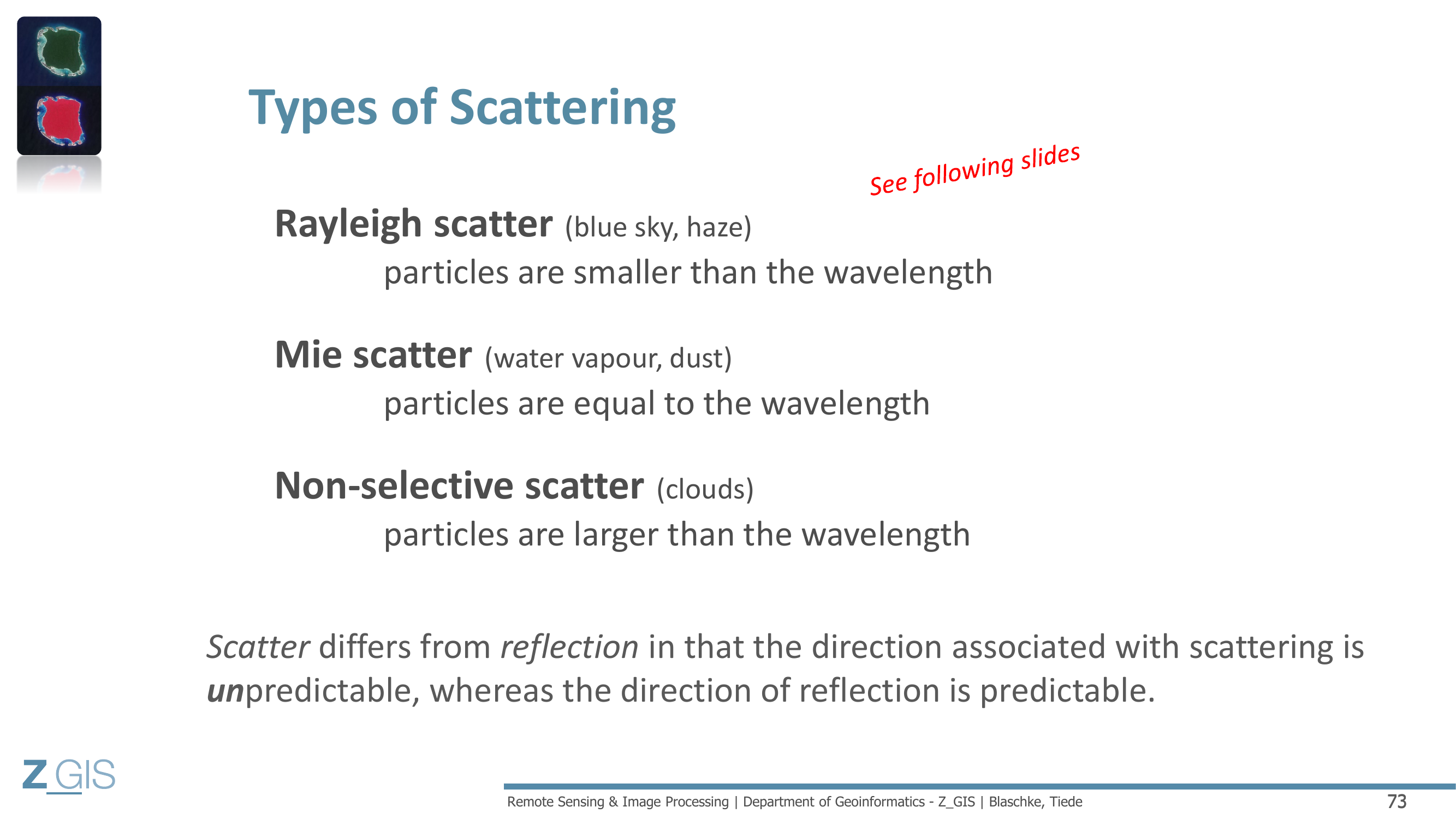

Slide 73

Slide 74

Es gibt drei Typen atmosphärischer Streuung, die vom Verhältnis zwischen Partikelgröße und Wellenlänge abhängen. Der Streuungstyp ist eine Funktion der Wellenlänge der einfallenden Strahlung und der Größe der Gasmoleküle, Staubpartikel und/oder Wassertröpfchen. Der Professor sagt im Transkript: "Still all repetition... because it is important!" und: "Rayleigh scattering is mainly responsible for the blue light. This is what you should remember when I ask you in an exam."

Rayleigh-Streuung

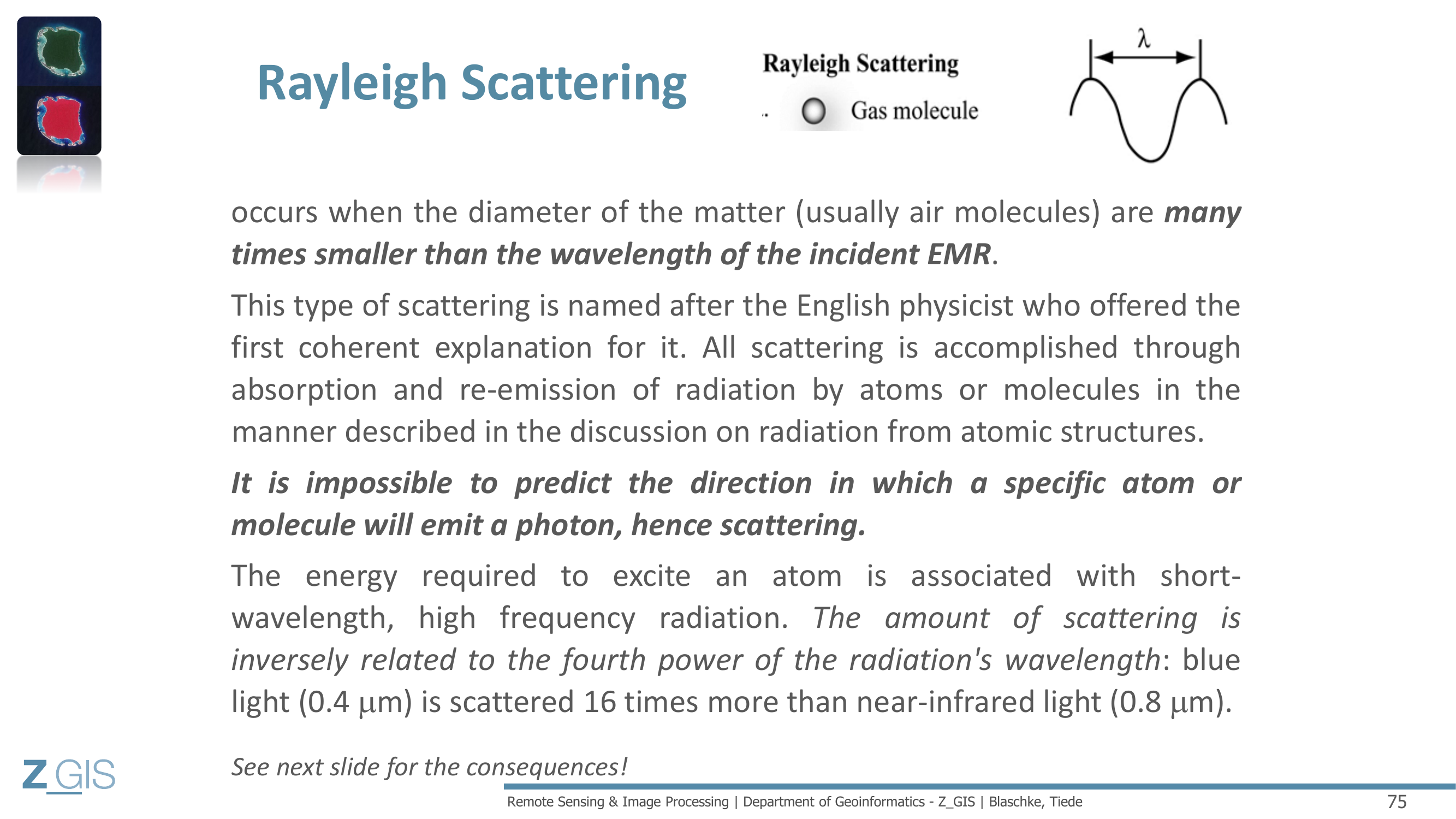

Slide 75

Rayleigh-Streuung (Rayleigh Scattering) tritt auf, wenn der Durchmesser der Materie (üblicherweise Luftmoleküle wie N2 und O2) viel kleiner ist als die Wellenlänge der einfallenden EMR. Diese Streuungsform wurde nach dem englischen Physiker Lord Rayleigh benannt. Alle Streuung findet durch Absorption und Wiederemission von Strahlung durch Atome oder Moleküle statt, wie zuvor beim Teilchenmodell beschrieben. Die Richtung, in die ein bestimmtes Atom oder Molekül ein Photon emittiert, ist nicht vorhersagbar - daher der Name Streuung.

Die Schlüsselaussage: Die Streuungsintensität ist umgekehrt proportional zur vierten Potenz der Wellenlänge. Das bedeutet: Blaues Licht (0,4 um) wird 16-mal stärker gestreut als nahes Infrarotlicht (0,8 um). Das hat dramatische Konsequenzen.

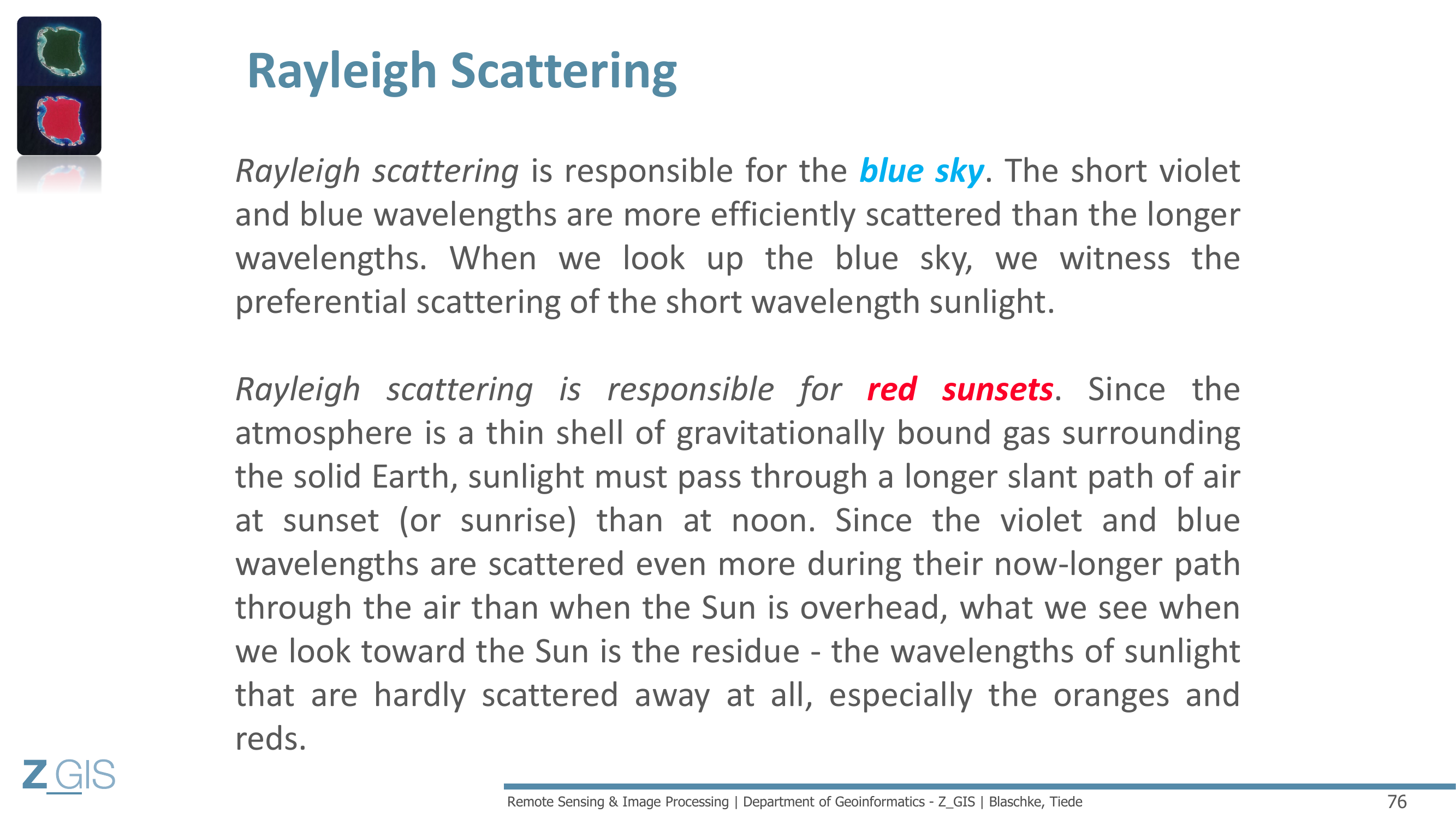

Slide 76

Rayleigh-Streuung ist verantwortlich für den blauen Himmel (Blue Sky). Die kurzen violetten und blauen Wellenlängen werden effizienter gestreut als die längeren Wellenlängen. Wenn wir zum Himmel blicken, sehen wir die bevorzugte Streuung des kurzwelligen Sonnenlichts - und der Himmel erscheint blau (nicht violett, weil unser Auge für Blau empfindlicher ist als für Violett).

Rayleigh-Streuung erklärt auch rote Sonnenuntergänge (Red Sunsets). Da die Atmosphäre eine dünne Hülle um die Erde ist, muss das Sonnenlicht bei Sonnenuntergang (oder Sonnenaufgang) einen viel längeren Weg durch die Atmosphäre zurücklegen als mittags. Auf diesem langen Weg werden die violetten und blauen Wellenlängen fast vollständig herausgestreut. Was übrig bleibt und unser Auge erreicht, sind die Wellenlängen, die kaum gestreut werden - die Orangetöne und Rottöne. Der Professor betont im Transkript mehrfach, dass er diese Erklärung in Prüfungen abfragt: "I want you to understand why is the sky blue."

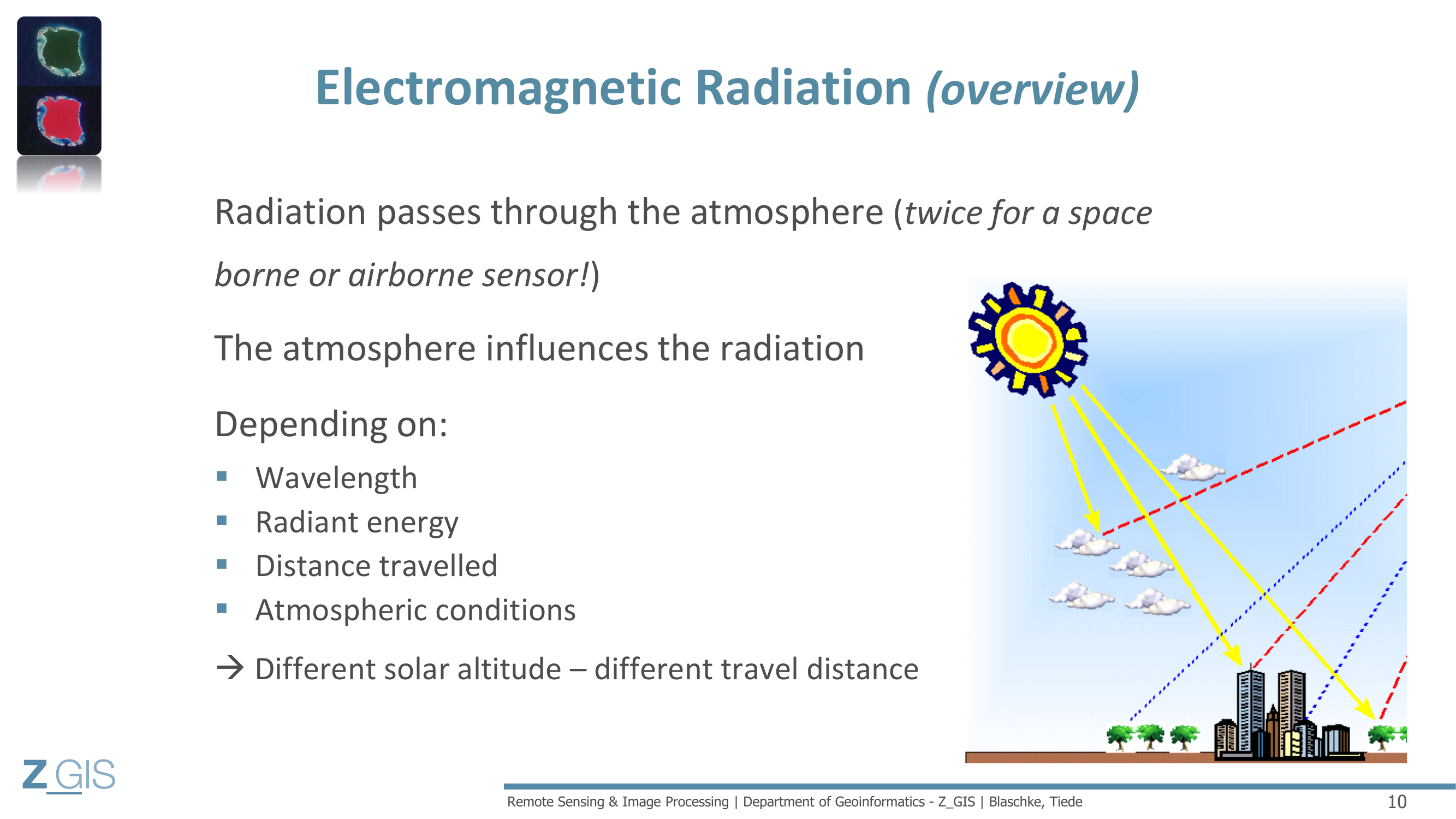

Slide 10

Slide 11

Auf Slide 10 und 11 sieht man die Konsequenz der unterschiedlichen Sonnenhöhe direkt: Links ein Foto der Mittagssonne - der Himmel ist blau, die Sonne weiß. Rechts ein Sonnenuntergang über dem Meer - die Sonne erscheint orange-rot, der Himmel rötlich. Der Zusammenhang: Andere Sonnenhöhe führt zu anderem Einfallswinkel, anderem Weg durch die Atmosphäre und damit zu anderer Farbe. Das hat auch direkte Relevanz für die Fernerkundung, denn die atmosphärischen Bedingungen beeinflussen die Strahlung, die der Sensor empfängt, je nach Wellenlänge, Strahlungsenergie, zurückgelegter Distanz und atmosphärischen Bedingungen.

Mie-Streuung

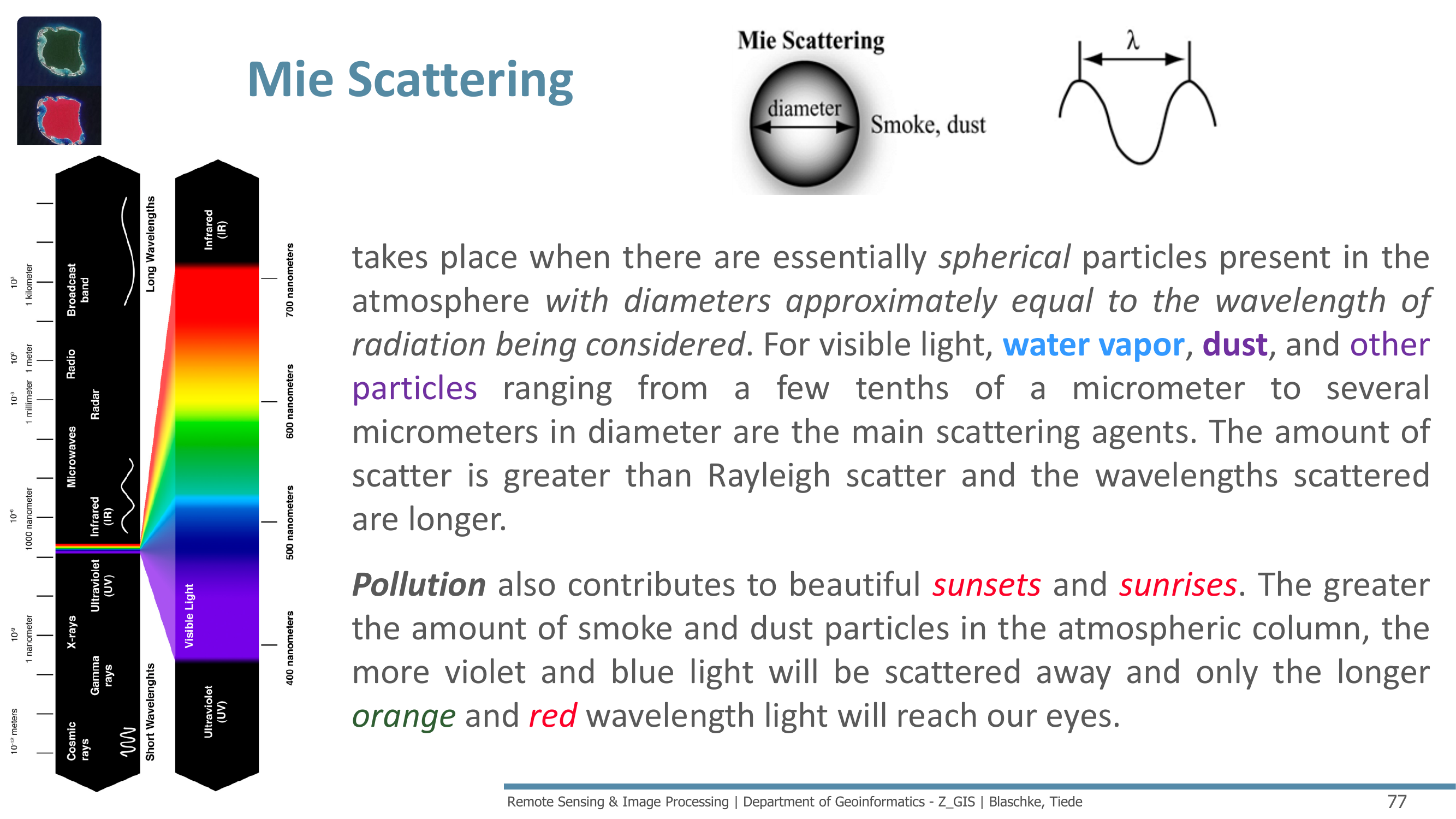

Slide 77

Mie-Streuung (Mie Scattering) tritt auf, wenn kugelförmige Partikel in der Atmosphäre vorhanden sind, deren Durchmesser ungefähr gleich groß ist wie die Wellenlänge der betrachteten Strahlung. Für sichtbares Licht sind Wasserdampf, Staub und andere Partikel mit Durchmessern von einigen Zehntel Mikrometern bis zu mehreren Mikrometern die hauptsächlichen Streuungsagenten. Die Streuungsintensität bei Mie ist größer als bei Rayleigh, und es werden auch längere Wellenlängen gestreut. Mie-Streuung betrifft hauptsächlich die untere Atmosphäre.

Auch Verschmutzung (Pollution) trägt zu schönen Sonnenuntergängen und Sonnenaufgängen bei: Je mehr Rauch- und Staubpartikel in der atmosphärischen Säule vorhanden sind, desto mehr violettes und blaues Licht wird gestreut, und nur noch oranges und rotes Licht erreicht unser Auge.

Nichtselektive Streuung

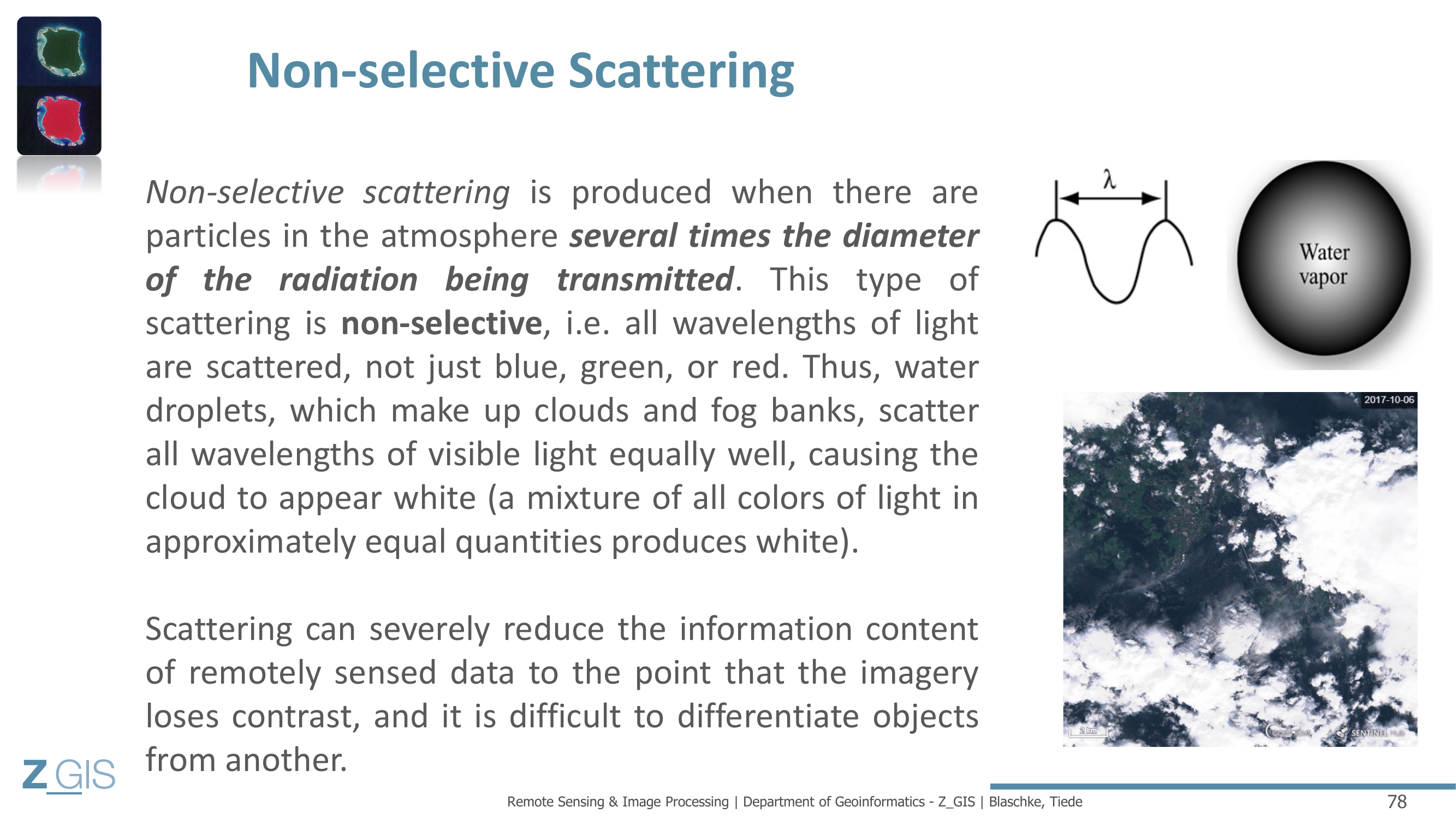

Slide 78

Nichtselektive Streuung (Non-selective Scattering) entsteht, wenn die Partikel in der Atmosphäre deutlich größer sind als die Wellenlänge der übertragenen Strahlung. Bei dieser Art der Streuung werden alle Wellenlängen des sichtbaren Lichts gleichermaßen gestreut - nicht nur Blau, Grün oder Rot. Deshalb erscheinen Wolken weiß: Wassertröpfchen, aus denen Wolken und Nebelbänke bestehen, streuen alle Wellenlängen des sichtbaren Lichts gleich gut, und eine Mischung aller Farben in ungefähr gleichen Mengen ergibt Weiß.

Streuung kann den Informationsgehalt von Fernerkundungsdaten erheblich reduzieren, bis zu dem Punkt, an dem die Bilder Kontrast verlieren und es schwierig wird, Objekte voneinander zu unterscheiden. Rechts auf der Slide sieht man ein Sentinel-2-Bild mit deutlichen Wolken - dort, wo Wolken sind, ist die Erdoberfläche nicht sichtbar, weil die nichtselektive Streuung die Information überdeckt.


Der Remote-Sensing-Prozess im Überblick

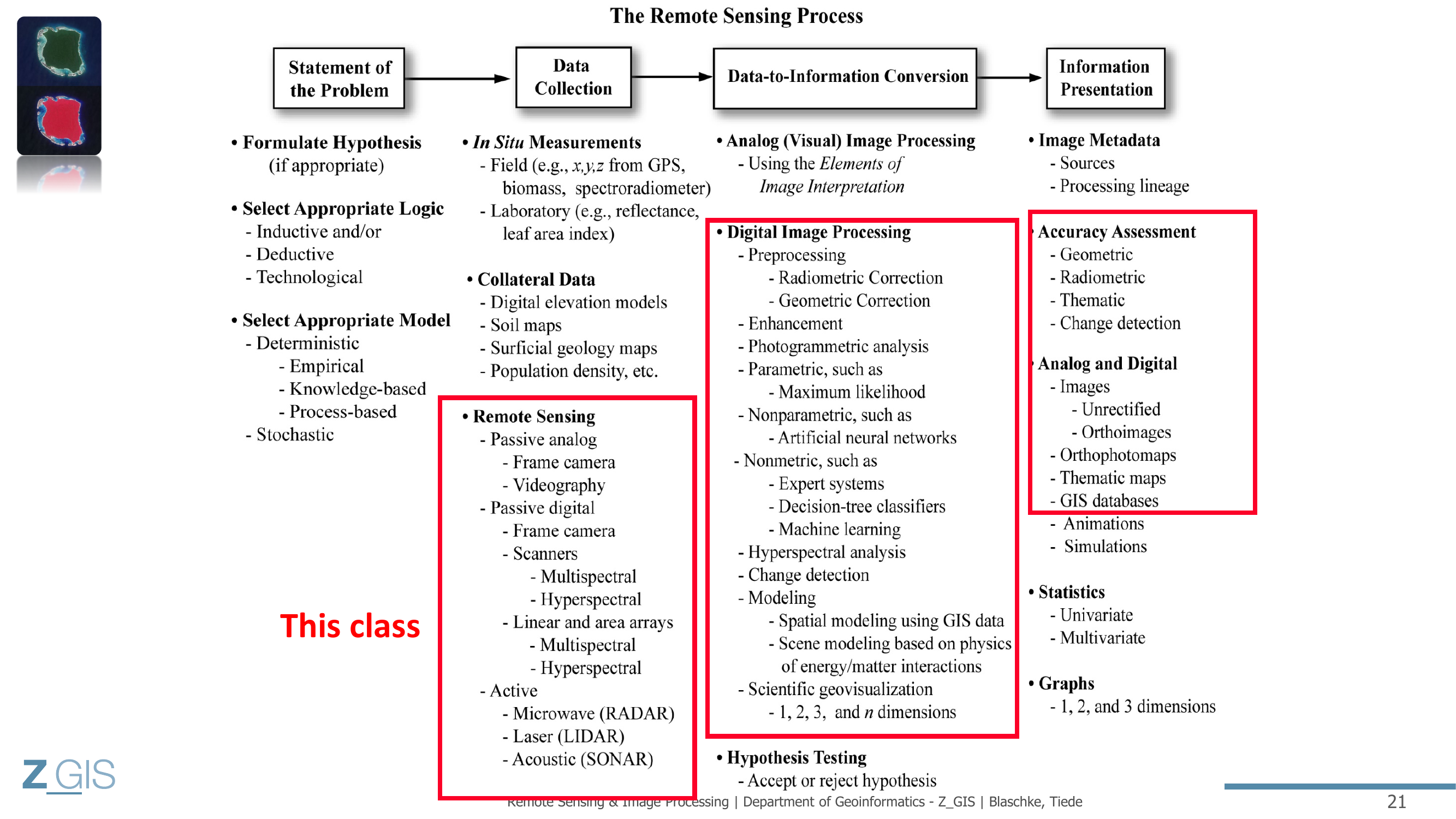

Slide 21

Slide 21 zeigt den gesamten Remote-Sensing-Prozess als Flussdiagramm. Er besteht aus vier Hauptphasen:

  1. Statement of the Problem (Problemdefinition): Formulierung einer Hypothese, Auswahl der Logik (induktiv, deduktiv, technologisch) und eines geeigneten Modells (deterministisch, empirisch, wissensbasiert, prozessbasiert, stochastisch).

  2. Data Collection (Datenerfassung): In-situ-Messungen im Feld (GPS, Biomasse, Spektroradiometer) und im Labor (Reflexionsgrad, Blattflächenindex), ergänzt durch kollaterale Daten (DEM, Bodenkarten, Geologie) und Remote-Sensing-Daten. Die RS-Daten umfassen passive analoge (Frame Camera, Videographie), passive digitale (Frame Camera, Scanner - multispektral, hyperspektral, lineare und flächenhafte Arrays) und aktive Systeme (Mikrowelle/RADAR, Laser/LiDAR, Akustik/SONAR).

  3. Data-to-Information Conversion (Daten-zu-Information-Umwandlung): Hier findet die eigentliche Analyse statt, rot eingerahmt als Fokus der Vorlesung. Das umfasst analoge (visuelle) Bildverarbeitung, digitale Bildverarbeitung (Vorverarbeitung, radiometrische und geometrische Korrektur, Enhancement, photogrammetrische Analyse), parametrische und nicht-parametrische Klassifizierung (Maximum Likelihood, Artificial Neural Networks, Expert Systems, Decision Trees, Machine Learning), hyperspektrale Analyse, Change Detection und Modellierung.

  4. Information Presentation (Informationspräsentation): Metadaten, Genauigkeitsbewertung (geometrisch, radiometrisch, thematisch, Change Detection), und die Erstellung von Produkten (unverzerrte/rektifizierte Bilder, Orthophotos, thematische Karten, GIS-Datenbanken).

Plattform und Sensor

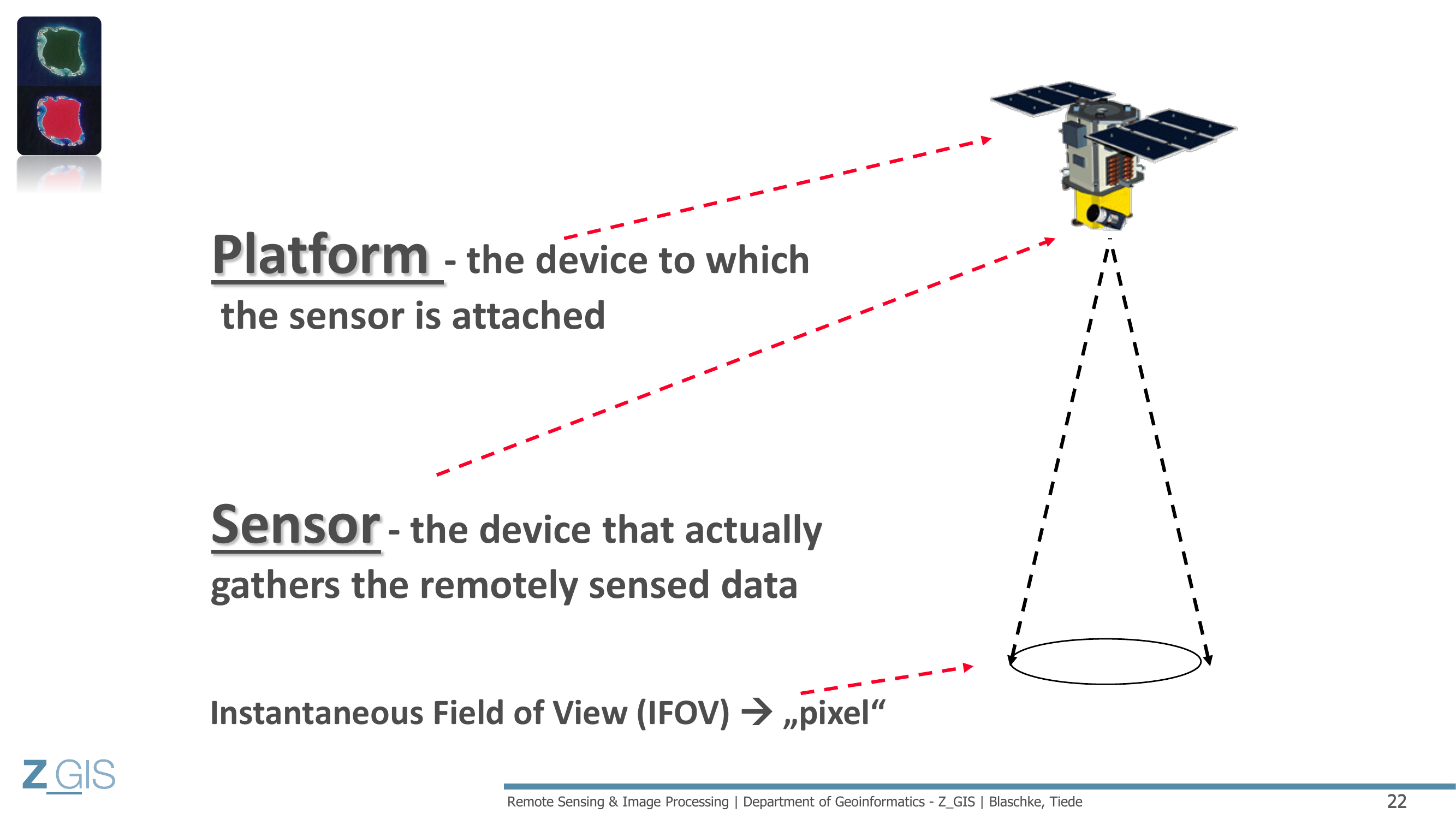

Slide 22

Zwei grundlegende Begriffe (prüfungsrelevant, F6): Die Plattform (Platform) ist das Gerät, an dem der Sensor befestigt ist - also der Satellit, das Flugzeug, die Drohne oder das Stativ. Der Sensor (Sensor) ist das Gerät, das die Fernerkundungsdaten tatsächlich erfasst. Das Instantaneous Field of View (IFOV) des Sensors definiert den Bereich auf der Erdoberfläche, der zu einem bestimmten Zeitpunkt aufgenommen wird. In der digitalen Welt wird dieses IFOV zum "Pixel" - wobei das IFOV physikalisch gesehen eigentlich eine Ellipse ist, die dann in ein Rechteck umgerechnet wird.

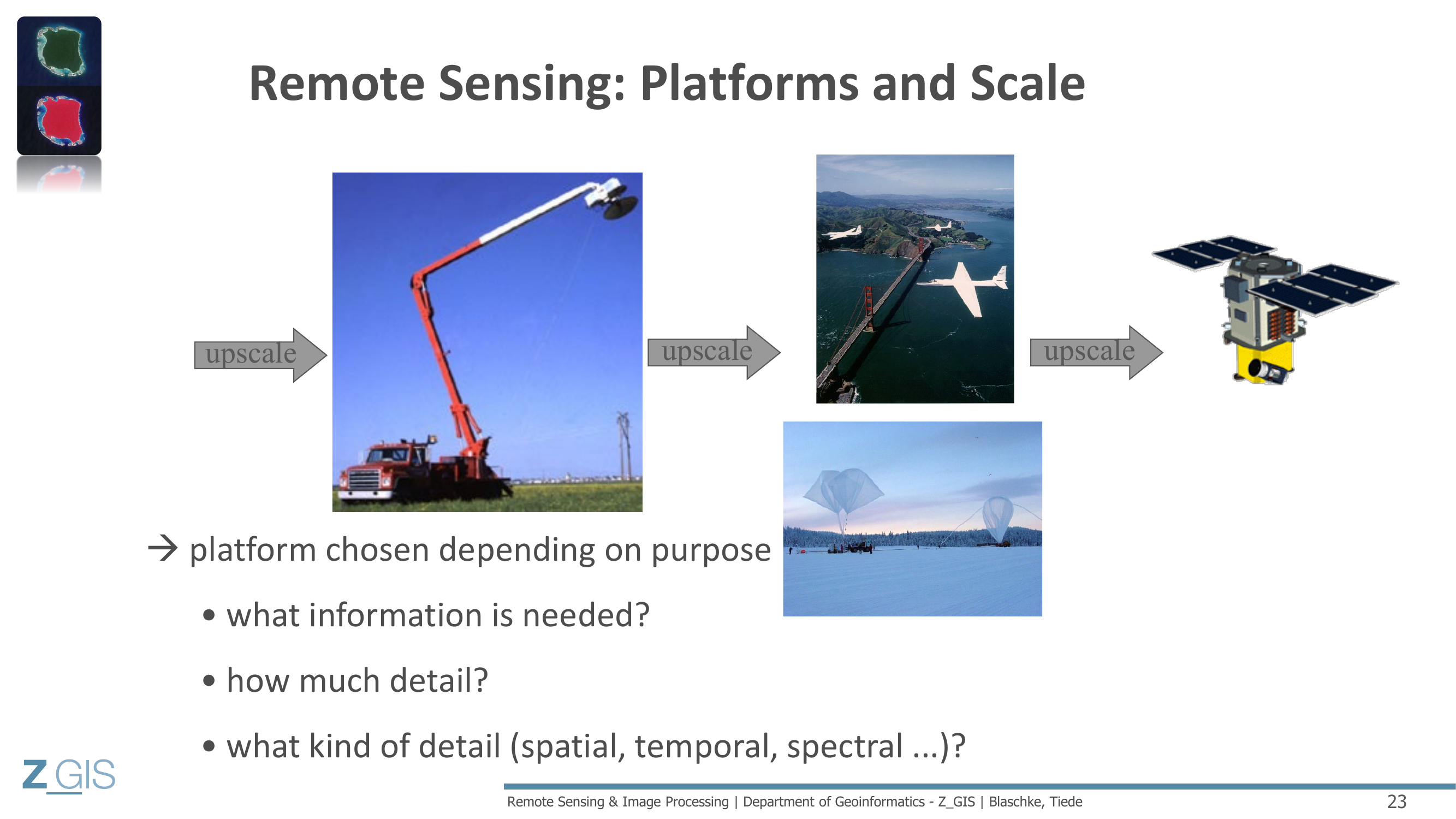

Slide 23

Die Wahl der Plattform hängt vom Zweck ab. Auf Slide 23 sieht man die Abstufungen: Von bodengestützten Plattformen (Stativ mit Sensor) über luftgestützte Systeme (Flugzeug, Ballon) bis hin zu satellitengestützten Systemen - jeweils mit zunehmender Abdeckung, aber abnehmender räumlicher Detailgenauigkeit. Die drei Kernfragen sind: Welche Information wird benötigt? Wie viel Detail? Welche Art von Detail (räumlich, zeitlich, spektral)?


Passives vs. aktives Remote Sensing

Slide 12

Der Fokus dieser Vorlesung liegt auf passivem Remote Sensing (Passive Remote Sensing, prüfungsrelevant, F4). Das bedeutet: Das Erfassungsgerät sendet selbst keine Energie aus. Es nutzt ausschließlich die vorhandene Strahlung - sei es reflektiertes Sonnenlicht oder von der Erdoberfläche emittierte Wärmestrahlung. Auf Slide 12 sieht man den Radiative Transfer (Strahlungstransfer): Die Quelle (Source, Sonne) strahlt Energie ab, diese wird in der Atmosphäre gestreut (Scattered), auf dem Weg zur Erde transmittiert (Transmitted) und absorbiert (Absorbed). Am Ziel (Target, Erdoberfläche) wird sie reflektiert, und auf dem Rückweg zum Sensor nochmals gestreut und absorbiert. Aktive Systeme (Radar, LiDAR) werden in einer späteren Einheit behandelt.


Digitale Datenerfassung: Pixel und Bänder

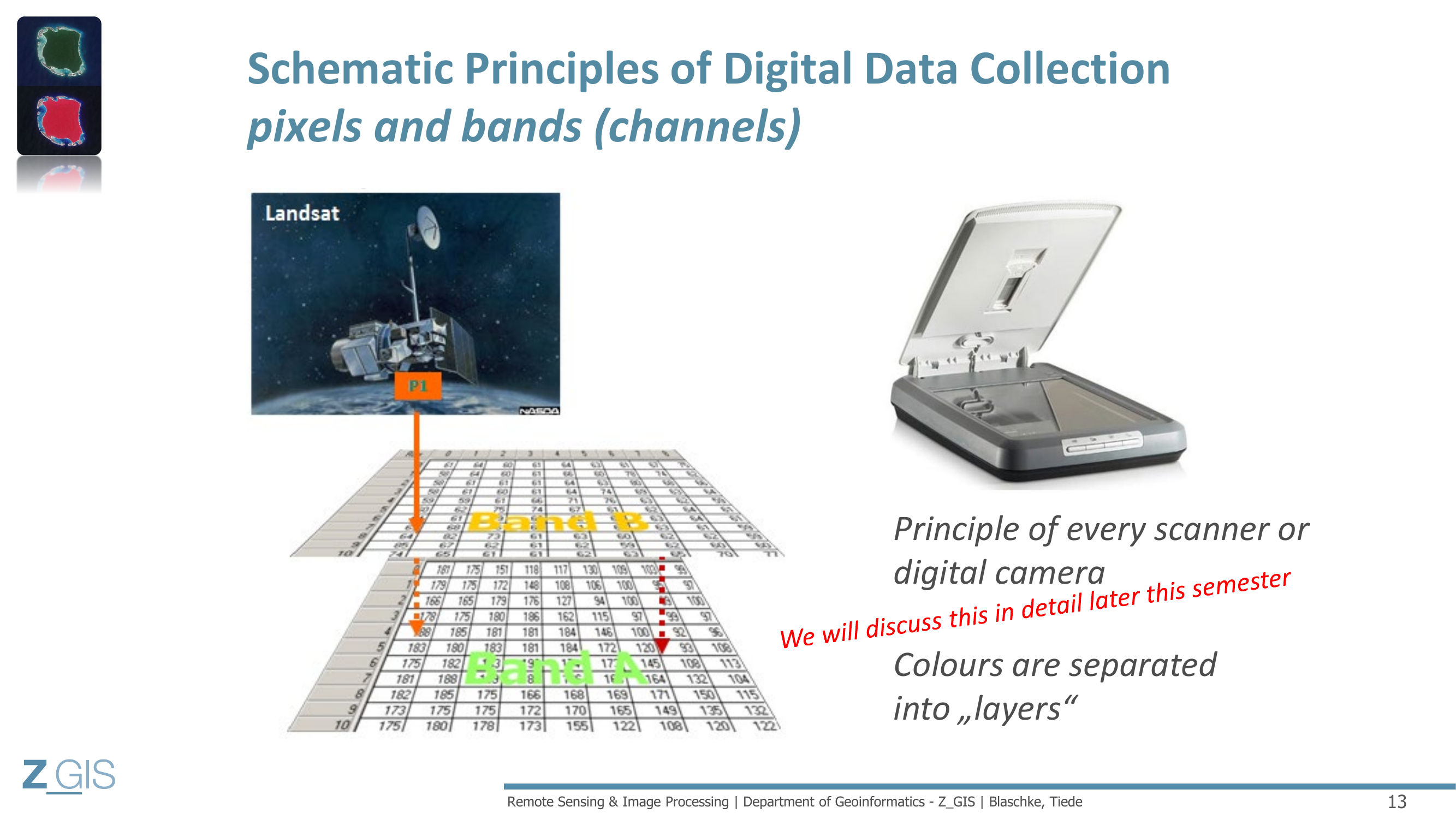

Slide 13

Das Prinzip jedes Scanners oder jeder Digitalkamera wird auf Slide 13 erläutert: Farben werden in separate "Layer" (Schichten, Bänder/Channels) zerlegt. Links sieht man den Landsat-Satelliten, der ein Bild in einzelne Bänder (Band A, Band B) aufnimmt. Jedes Band enthält ein Raster aus Zahlenwerten - die digitalen Werte (Digital Numbers, DN) der einzelnen Pixel. Rechts ein Flachbettscanner als Alltagsanalogie: Auch er trennt die Farbinformation in einzelne Kanäle (typischerweise RGB). Das Grundprinzip ist dasselbe, nur dass Satellitensensoren weit mehr als drei Bänder haben können.


Anwendungsbereiche und Limitierungen

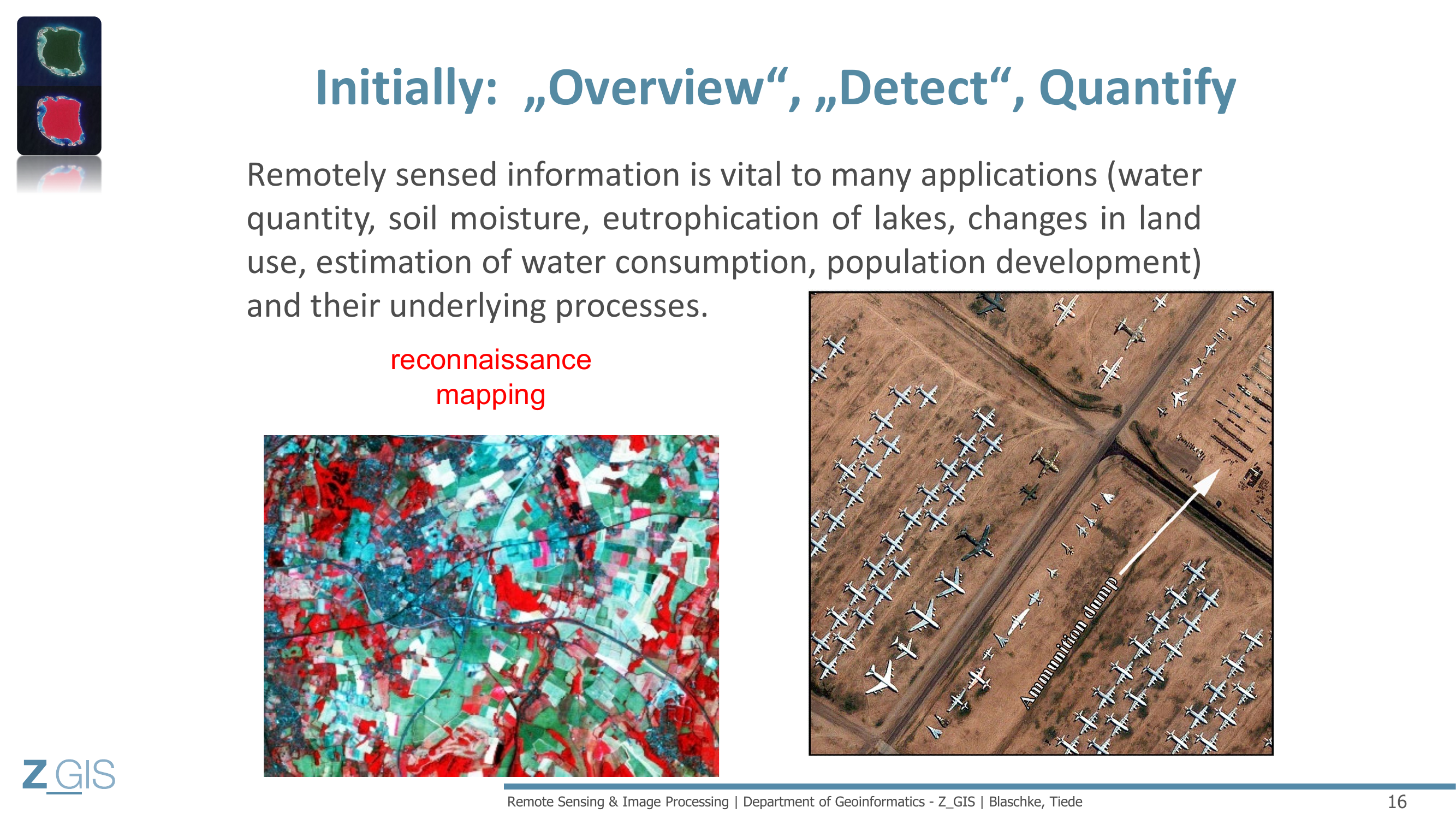

Slide 16

Fernerkundungsinformation ist für viele Anwendungen unverzichtbar: Wasserquantität, Bodenfeuchte, Eutrophierung von Seen, Landnutzungsänderungen, Schätzung des Wasserverbrauchs und der Bevölkerungsentwicklung. Auf Slide 16 sieht man links ein Falschfarbenbild (False Color Composite) zur Erkennung von Landbedeckung und rechts ein hochauflösendes Bild eines Flugzeugfriedhofs - beide illustrieren die Bandbreite von Überblick (Reconnaissance) und detaillierter Kartierung (Mapping).

Slide 17

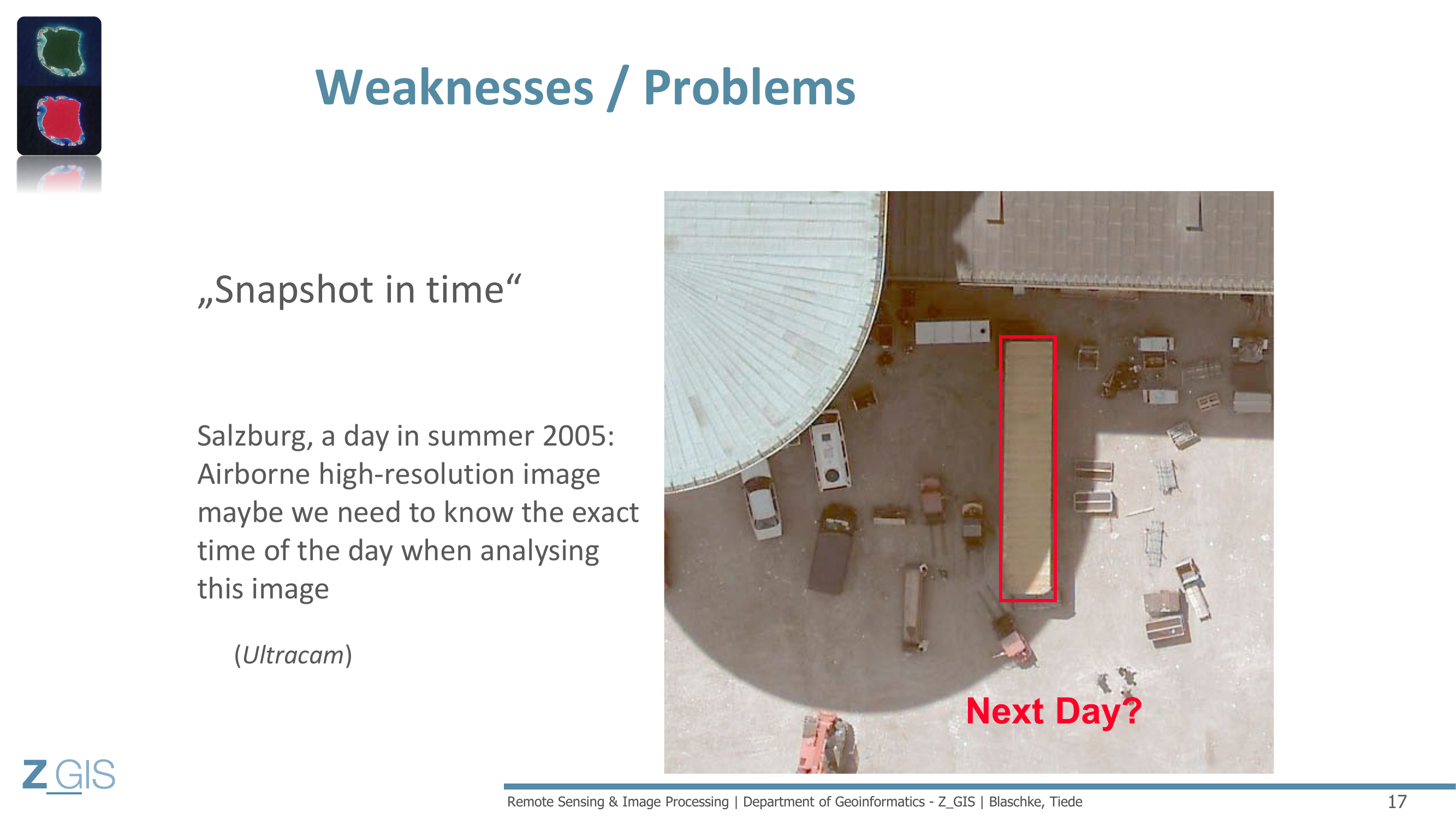

Aber Fernerkundung hat auch Schwächen. Slide 17 zeigt ein hochauflösendes Luftbild von Salzburg aus dem Sommer 2005, aufgenommen mit einer UltraCam - einer österreichischen Entwicklung aus Graz. Es zeigt einen Parkplatz mit Fahrzeugen. Das Bild ist eine Momentaufnahme (Snapshot in Time): Man sieht den genauen Zustand am 13.08.2005 um 10:48 Uhr. Was zehn Minuten später passiert ist - ob der rote LKW weggefahren ist, ob neue Fahrzeuge gekommen sind - das weiß man nicht. Der Professor erzählt, dass er dieses Bild seit ca. 20 Jahren in der Vorlesung verwendet.

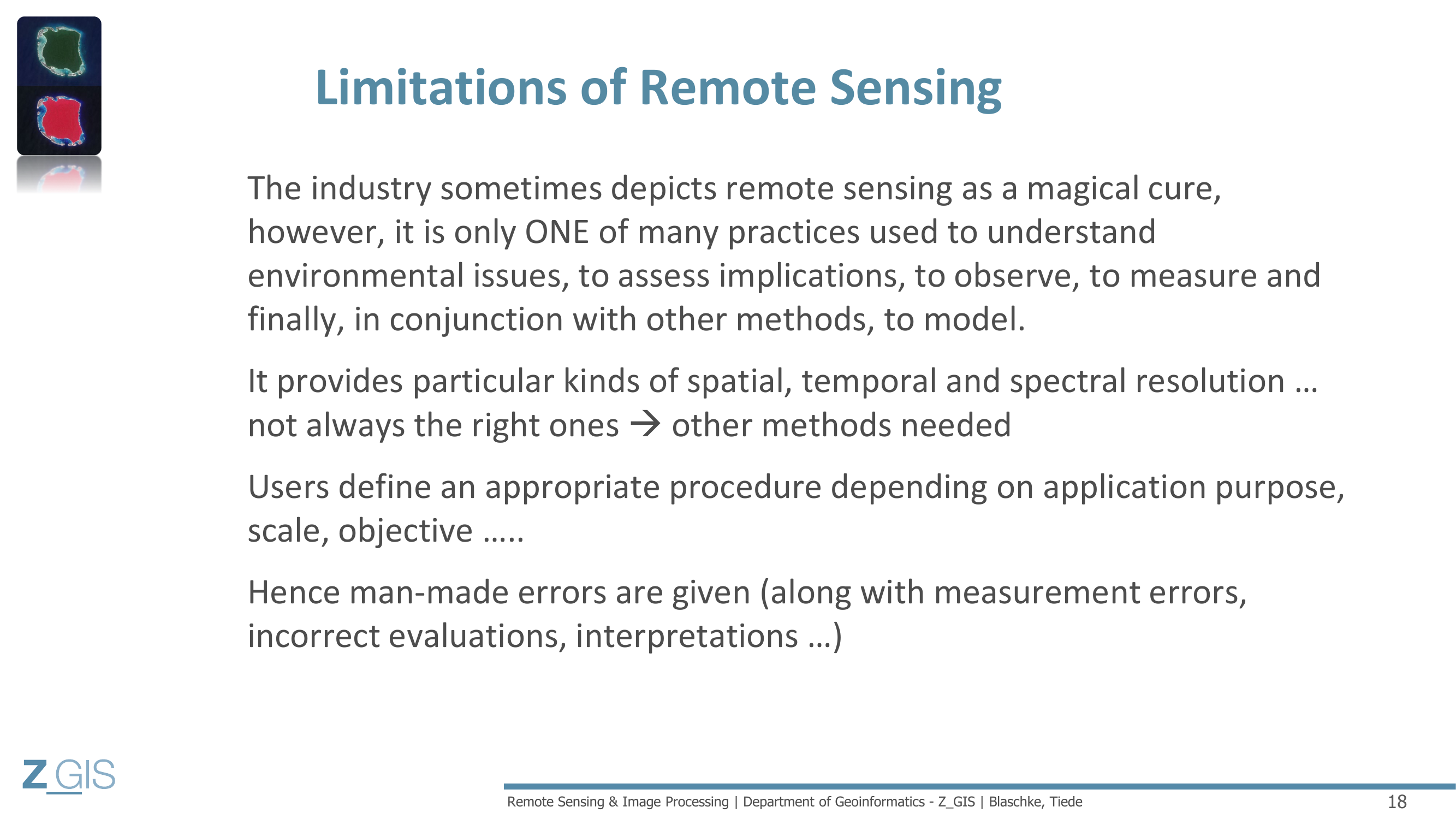

Slide 18

Slide 18 fasst die Limitierungen zusammen: Die Industrie stellt Remote Sensing manchmal als "Wundermittel" dar, aber es ist nur eine von vielen Methoden zur Untersuchung von Umweltfragen. Remote Sensing liefert bestimmte räumliche, zeitliche und spektrale Auflösungen, die nicht immer ausreichen. Nutzer müssen ein geeignetes Verfahren definieren, abhängig von Zweck, Maßstab und Zielsetzung. Dabei sind menschliche Fehler unvermeidlich (Messfehler, fehlerhafte Auswertungen, falsche Interpretationen).


Quellen elektromagnetischer Energie

Slide 61

Auf Slide 61 wird der Zusammenhang zwischen Sonne und Erde als Strahlungsquellen zusammengefasst. Die thermonukleare Fusion an der Sonnenoberfläche (5770-6000 K) erzeugt ein kontinuierliches Spektrum elektromagnetischer Energie, hauptsächlich kurzwellige Strahlung. Diese wird mit Lichtgeschwindigkeit durch das Vakuum zur Erde übertragen. Die Erde reflektiert kurzwellige Strahlung (Reflection of short-wavelength radiation) und emittiert langwellige Strahlung (Emission of long-wavelength radiation). Wenn die Strahlung die Erdatmosphäre erreicht, finden verschiedene Prozesse statt - Absorption, Reflexion, Transmission - je nach Wellenlänge.

Slide 62

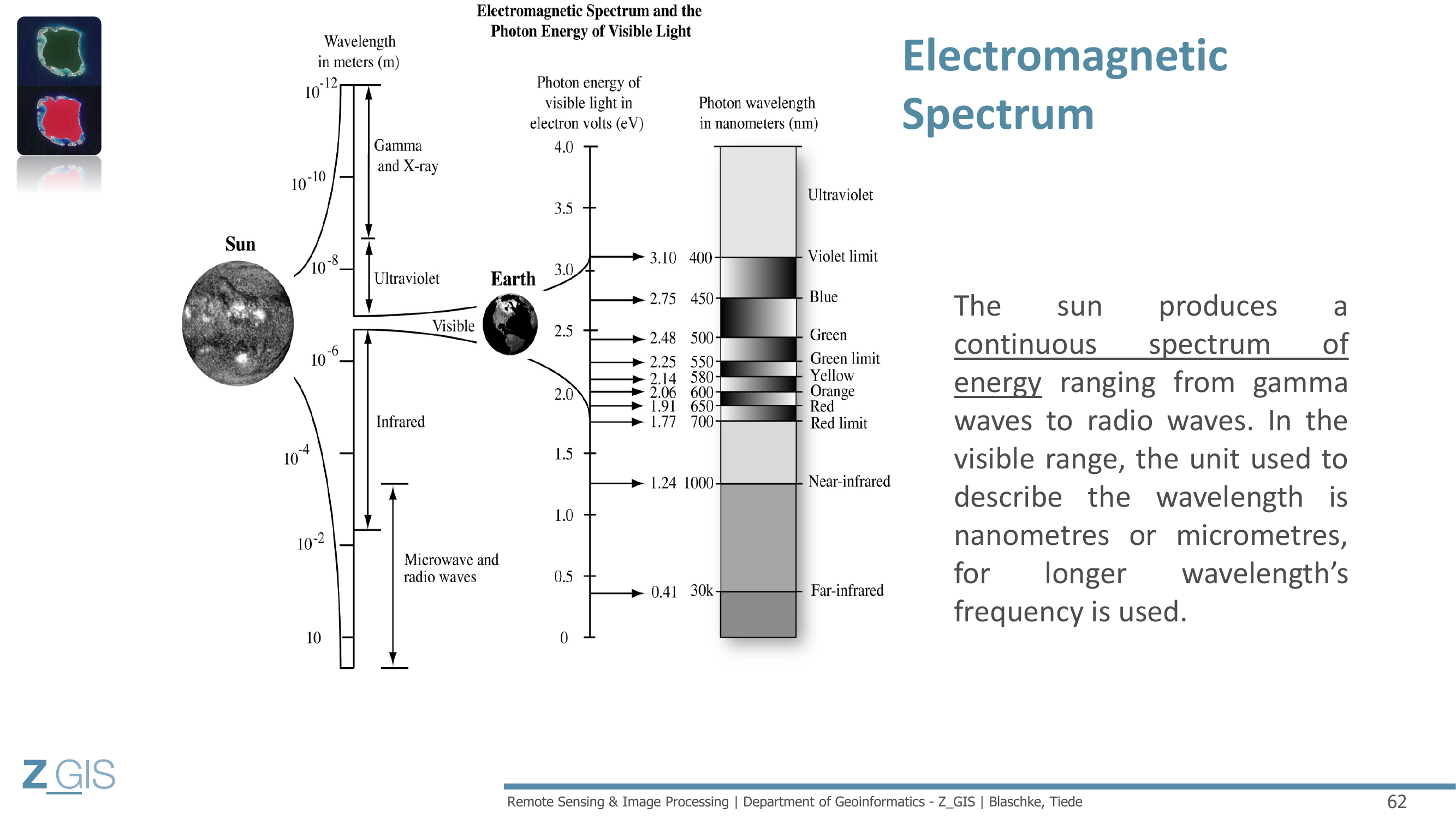

Slide 62 zeigt das elektromagnetische Spektrum mit Fokus auf die Photonenergie des sichtbaren Lichts. Die Sonne produziert ein kontinuierliches Energiespektrum von Gammawellen bis Radiowellen. Im sichtbaren Bereich wird die Wellenlänge in Nanometern oder Mikrometern angegeben, für längere Wellenlängen wird die Frequenz verwendet. Man sieht die Photonenergie in Elektronenvolt: Von 3,10 eV bei 400 nm (violett) bis 1,77 eV bei 700 nm (rot). Im Nahinfrarot (1000 nm) beträgt sie nur noch 1,24 eV, und im fernen Infrarot (30.000 nm) nur 0,41 eV.


Zusammenfassung der prüfungsrelevanten Kernkonzepte

Die zentralen Konzepte dieser Einheit, die laut Fragenkatalog (F8-F21) prüfungsrelevant sind:

Der Welle-Teilchen-Dualismus (F8): EMR breitet sich als Welle aus und interagiert mit Materie als Teilchen. Die drei Grundformeln \(c = \lambda \cdot \nu\), \(Q = h \cdot f\) und die Kombination \(Q = \frac{hc}{\lambda}\) bilden das mathematische Fundament (F9). Das elektromagnetische Spektrum muss in der richtigen Reihenfolge beherrscht werden: UV, VIS, NIR, SWIR, TIR, Mikrowellen (F10). Die Farben des sichtbaren Lichts mit ungefähren Wellenlängen (F11). Das Stefan-Boltzmann-Gesetz (heißer = mehr Abstrahlung, F12) und das Wiensche Verschiebungsgesetz (heißer = kürzere dominante Wellenlänge, F13). Der Schwarze Körper als theoretische Referenz (F14). Die Solarkonstante von 1367 W/m² und die Verteilung 29% reflektiert, 23% absorbiert, 48% Erdoberfläche (F15). Radiance als zentraler Messparameter (F16). Die drei Streuungstypen Rayleigh, Mie und Nonselective mit ihren Alltagsphänomenen (F17, F18). Der Energieerhaltungssatz \(T + R + A = 1\) (F19). Emissivität und Kirchhoffsches Gesetz \(E = A\) (F20, F21).
